케이블 트레이(cable tray) 시방서



*행거/Angle 앵글 적용기준

트레이 규격	전산볼트	앵글 사이즈	사용 앙카
W:~600	산부	ㄱ 앵글 50x50x6t	세트 앙카 M10(3/8 산부)
W:그 이상(750~1200)	연부	ㄱ 앵글 75x75x6t	세트 앙카 M12(1/2 연부)

*행거 설치 지지 간격:전기실 1,200mm/그 외 1,200~1,800mm/말단부 500mm이내

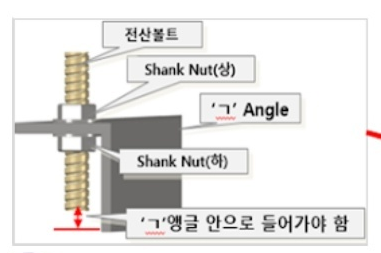

*샹크너트,볼트 체결 순서:위에서 아래로 전산볼트+상크너트+ㄱ앵글+샹크너트

*전산볼트가 ㄱ앵글 안으로 들어가야 한다

*전산볼트 끝단부에 전산볼트 캡으로 마감한다

*샹크너트와 연결너트 체결 순서:위에서 아래로 샹크너트+연결너트+샹크너트



*케이블 트레이 수직 지지 간격: Floor Level 위 최대 1,200mm / Floor Level 사이 최대 2,500mm



*케이블 트레이 수평 엘보  750mm 이상은 대각보강 설치 한다.

*홀다운 클램프 체결은 렁마다 해 주어야 하고 렁과 행거가 겹쳐서 홀다운클램프를 체결할 수 없는 경우는 연속 2개소까지 생략 가능하다.

*실제적으로 현장에서는 렁마다 홀다운클램프를 체결하고 있고 렁의 간섭으로 불가할 경우에는 사이드클램프를 체결한다.





*모선 접지포설:접지단자함으로부터 F-GV 95㎟를 고압과 저압을 구분하여 별도로 포설한다, 매 30마다 모선접지선으로부터 분기된  F-GV 35㎟으로 접지한다





*케이블 트레이 명판 부착:

아래처럼 고압 저압 통신을 구분하여야 하고

명판 부착 간격은 관통부에서1M이내에 양쪽에

나머지는 10M마다 양쪽에 부착한다.
