천장고에서 레벨까지 연부전산볼트 치수 계산하기,케이블 트레이 작업 중에

*연부 앙카를 천장에 박고 1500 연부전산볼트를 내려두고 또 다시 ㄷ형강(100×50) 레벨에 맞추어서 연부전산볼트를 내려서 ㄷ형강을 설치하는 작업이다.

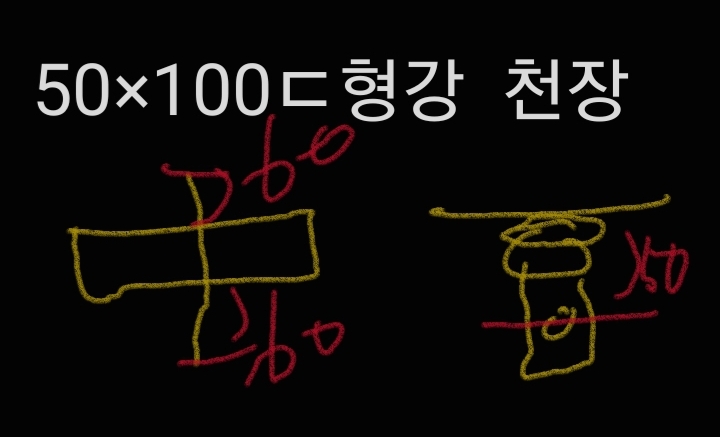

*ㄷ형강 아래,위로는 각 각 60의 여장을 준다.(연부연결너트를 ㄷ형강 아래 달려면 연부 샹크너트 2개와 연부연결너트 중간까지를 고려한 충분한 여장이 필요하다. 계산해 보면 10+10+35=55, 충분히 넉넉 잡아 60으로 한다.)

*연부앙카를 박고 연결너트 체결한 후에  천장에서 연결너트 중간(점검창)까지 치수를 재면 48이 된다. 연부 앙카의 길이가 100인데 52는 천장 속으로 박아 넣고 48만  밖에 노출되는 것이다.
*48을 약 50으로 잡고 계산한다.

*앙카를 박은 후에 연결너트를 사용하여 1500 연부전산볼트를 작업의 편의상 내려둔다고 하자. 이 부분은 팀마다 조금 다르다.

*천장고 10,000
*천정에서 연결너트센터 50
*1,500 연부전산볼트 이미 내려둠.
*ㄷ형강(50×10H)상, 하단 여장 각 각 60
*레벨6,000
●위와같은 조건에서 천장에서 ㄷ형강 아래 레벨(6000)까지의 연부전산볼트 치수를 계산해 보자.

10,000(천장고)-레벨(6000)-50-1500+60=2510
※2510으로 전산볼트를 재단하고  1500아래에 연결너트를 연결하여 2510전산볼트를 연결하고  ㄷ형강을 설치한다. ㄷ형강 아래에 전산볼트 여장이 60이 되도록 레벨을 잡아준다.

※1500을 고려하지 않는다면 천장고-레벨+10이 된다.

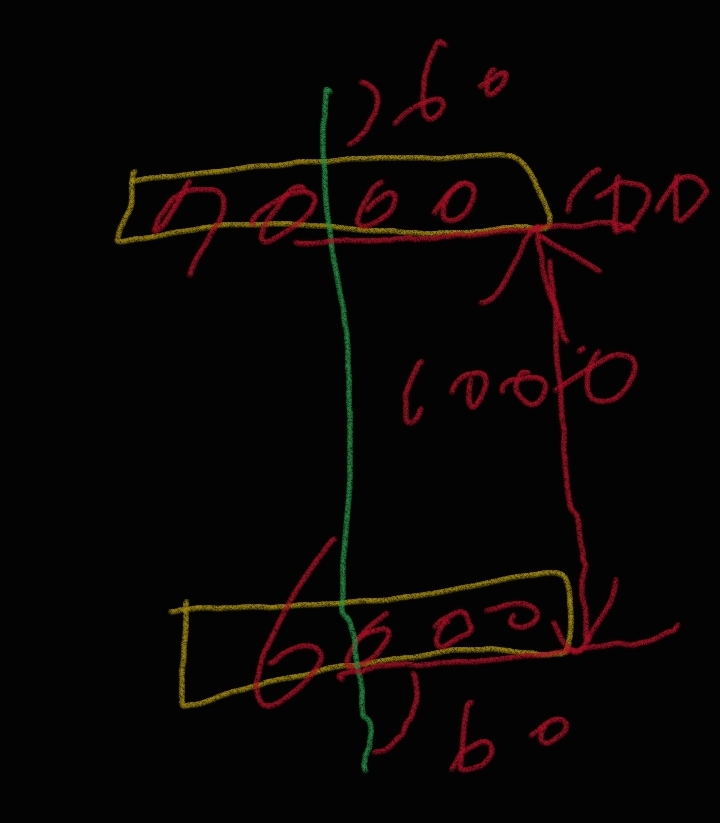

●ㄷ형강 레벨 7,000에서
ㄷ형강 레벨 6,000의 전산볼트 치수를 계산하여 보자.

*레벨차는 7000-6000은 1000이다.
*1000에서 ㄷ형강 높이 100을 +하고
*ㄷ형강 상단 여장 +60
*ㄷ형강 하단 여장 +60
*7000-6000+100+60+60=1220
*레벨차+220이다.
*1220을 재단하고  상단 ㄷ형강 위 여장을 60으로 맞추어 체결하고
*하단 ㄷ형강 아래 여장을 60으로 맞추어 작업하면 된다.
