분전반 덕트 커버 가공 및 시공.천안삼성저압단말 작업
•케이블이 트레이를 타고 쭉 오다가 90도방향을 바꾸면서 분전반 덕트로 떨어진다.
•계속해서 덕트를 타고 수평구간으로 간다.
•90도 덕트 버티칼엘보를 따라 자연스럽게 떨어진다.
• 분전반 안으로 입선이 된다.
•분전반덕트는 커버가 있다.
•밀폐형이다.
•계획된 케이블이 모두 다 입선되고나면 커버를 덮어야 한다.
●지금은 분전반덕트 커버를 가공하여 덮는 작업을 진행 중이다.
●먼저 커버(덮개) 가공을 한다.
•말비계에 올라가서 케이블 상태를 보며 재단할 치수를 잰다.
•재단은 직소로 한다.
•재단 후에 진공청소기로 정리한다.

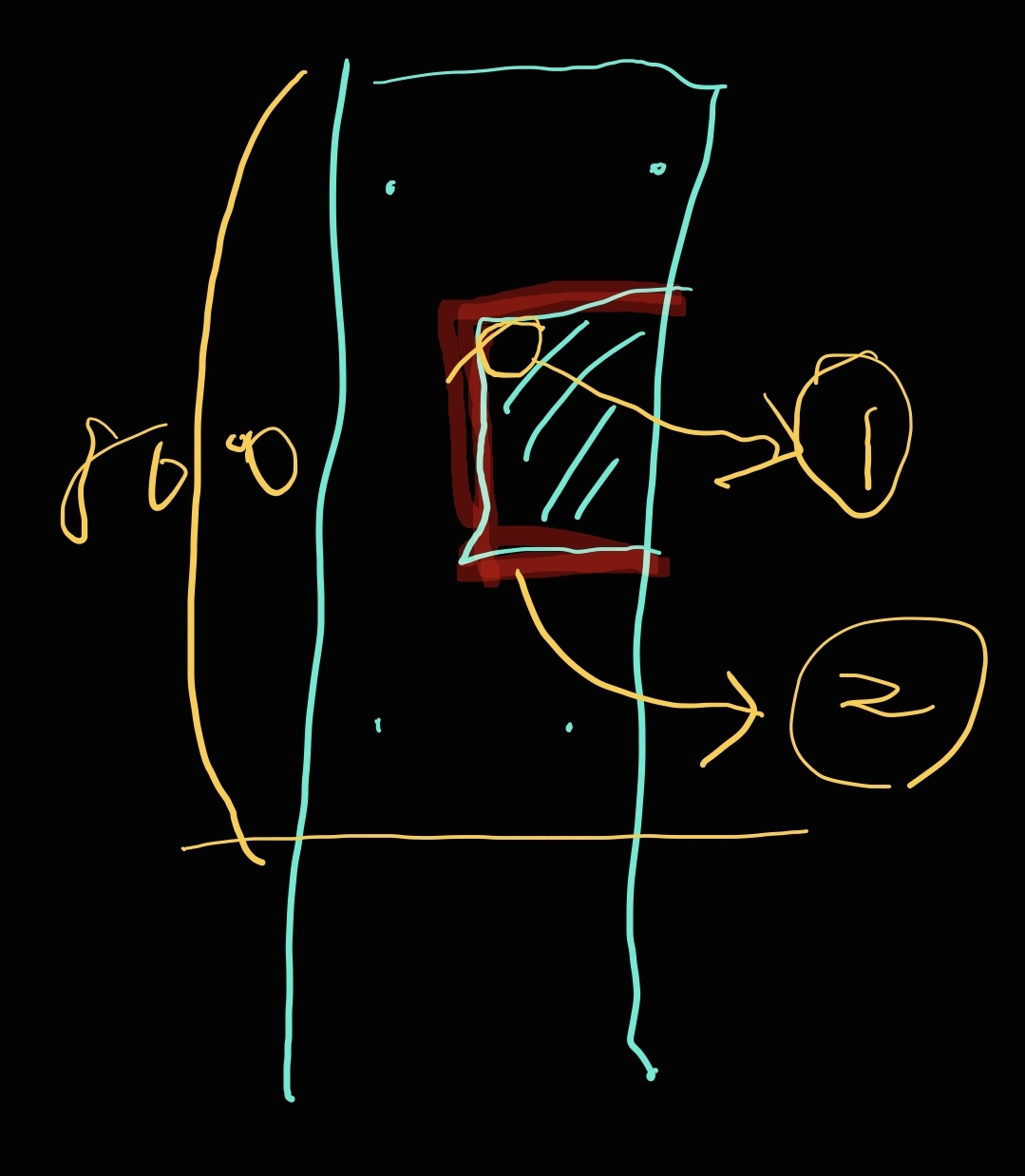

•위에 1번처럼 직각 모서리 부분 재단 시에 애로사항이 발생하면 드릴과 홀쏘로 먼저 타공한 후에 모서리 부분을 따낸다.
•덮개가 너무 길면 작업이 어렵다.
•위에처럼 케이블이 입선되는 부분을 짧게 잘라준다.(상황에 따라 다르겠지만 뒷쪽에서 800정도로 한 번 잘라 주었다.)
•타공 부위에 야스리(쇠줄) 작업한다.
•터치엎을 한다.
• 말린다
•2번처럼 자재부쉬로 보양한다.
•커버 준비는 끝이 났다.
● 이제 시공이다.
•커버(덮개)를 덮어야 한다.
•먼저 필요하면 덕트 행거를 내려서 덕트와 트레이 사이의 틈을 충분히 확보해 준다.
•그 외에 간섭되는 것을 제거해 준다.
•먼저 케이블이 입선된 부분(재단 부분)부터 덮는다.
• 남은 조각을 덮는다.
•드라이브를 사용하여 볼팅한다.
•행거 및 간섭으로 미리 제거한 것들을 원상복구한다.
•지금까지 천안삼성저압단말 작업 현장에서의 일상을 기록한 것이다.
●정리
•분전반 커버 가공은 직소 드릴과 홀쏘로....
• 커버 시공 시에 행거 등 간섭물 제거.
•작업 완료 후에 원상복구하기
