3단 케이블 트레이(cable tray) 행거 달기

*3단 케이블 트레이 전산볼트  재단하여 행거를 설치하는 작업이다.
*천장에 앙카 작업을 하여 연부전산볼트를 어느 정도 내려 놓은 상태이다. 첫단 레벨에 맞게 전산볼트 재단하고 행거를 달고 그 아래에 연결너트를 달고 전산볼트를 내려 또 행거 달고 그 아래 또 연결너트 달고 전산볼트 달고 또 행거를 다는 작업이다.

*첫 번째 트레이의 연부전산볼트 길이를 측정하자.
*바닥에서 어느 정도 내려 놓은  전산볼트까지의 길이에서 도면의 레벨 길이를
빼고 행거 아래 60정도의 여산을 더해 주자.
*행거 아래에는
10(연부샹크너트)+10(연부샹크너트)+35(연부연결너트70의 반 35)=55이다. 여기에 ㄱ앵글 두께가 6t 이므로 55+6=61
*행거 아래에 60~70정도면 괜찮다. 75×75ㄱ앵글이니까. 전산볼트의 여장이 ㄱ앵글에서 튀어 나오면 안된다. 75이니 60정도이면 괜찮아 보인다.

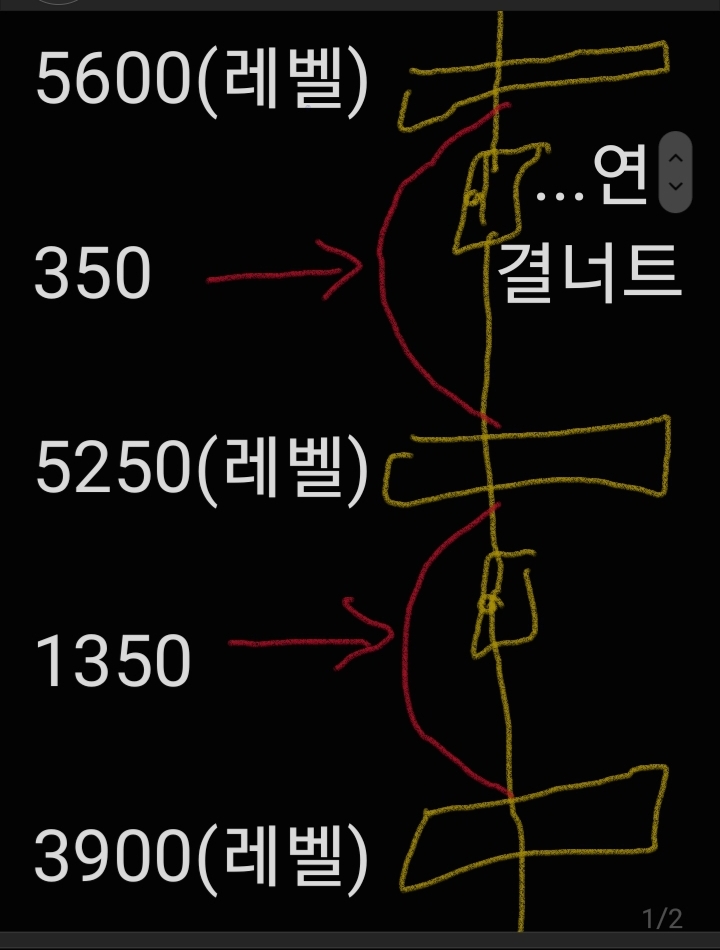

* 내려 놓은 전산볼트까지가 7000,레벨 5600,여산60으로  계산하면
7,000-5,600+60=1460
*첫 행거의 연부 전산볼트 1460
*두 번째 행거는  레벨 그대로 350(5600-5250=350)
*세 번째 행거는 레벨 그대로
1350(5250-3900=1350)

●연부전산볼트를  각 각 2씩 잘라서 준비한다.
*이미 어느 정도 내려둔 전산볼트에 연부 샹크너트를 끼우고 연부 연결너트를  연결너트에 있는 중간 구멍의  중간까지 전산볼트가 오게 돌려 끼운다.
*1460 전산볼트 아래, 위에 연부샹크너트를 끼워두고 그 전산볼트를 연결너트에 아래에서 위로 끼운다. 그 다음 미리 끼워 둔 연부샹크 너트를 연결너트에 붙여 잡아 준다. (위에서 아래로 전산볼트+샹크너트+연결너트+샹크너트+전산볼트이다)
*다시 전산볼트에 샹크너트+75×75ㄱ앵글+샹크너트를 하여 첫 행거를 완성한다.
*레이저 레벨기로 레벨을 잡는다.
*두 번째 행거도 잡아보자.먼저 전산볼트 350에 양쪽에 샹크너트를 넣어 둔다. ㄱ앵글 아래 여산에 샹크너트를 하나 더 넣고 연결너트 넣고  다시 350 전산볼트를 연결너트에 아래에서 위로 연결하고 샹크너트로 고정한다. ㄱ앵글을 부분을 보면 전산볼트+샹크너트+ㄱ앵글+샹크너트+샹크너트+연결너트+샹크너트이다.
*350전산볼트 아래에 ㄱ앵글을 넣고 미리 넣어 둔 샹크너트를 내려 조으고 아래에 샹크너트를 넣고
*위의 행거에서 여기 행거 350에 맞추어 레벨을 잡고 샹크너트를 조아 고정한다.
*세 번째 행거를 달자. 1350 전산볼트 양 쪽에 샹크 너트를  넣어두자. ㄱ앵글 여산에 샹크 너트 하나 더 넣고 연결너트를 끼운다.준비된 1350 전산볼트를 연결너트에 끼우고 미리 넣어둔 샹크너트를 돌려 잠근다. 아래로 가서 ㄱ앵글 넣고 샹크너트를 넣고 고정한다. 레벨은 윗 행거에서 1350에 맞춘다.
*마지막으로 연부전산볼트 캡을 여산에 끼운다.
