케이블 트레이(cable tray) 펀치(punch) 리스트

*케이블 트레이(cable tray) 펀치 리스트(punch list)가 나왔다.
*모든 작업 중지하고 펀치부터 수정해야 한다.

*트레이 호리엘보 대각 지지 보강도 ㄷ형강에서 내려 잡아야 한다. 당시 ㄷ형강이 없어서 ㄷ형강 없이 그냥 러그에서 전산볼트를 내렸더니 펀치가 났다. ㄷ형강을 대고 ㄷ형강에서 전산볼트를 내려서 보강대를 잡았다.

* 행거의 방향이 다른 것이 있어 수정했다. ㄱ앵글을 돌려서 달아 주면 된다.

*렁과 행거가 일치하여 행거를 살짝 밀고서 홀다운클램프를  체결했더니 전산볼트가 휘어졌다. 홀다운 클램프를 빼고 휘어진 전산볼트를 제대로 잡아 주었다.

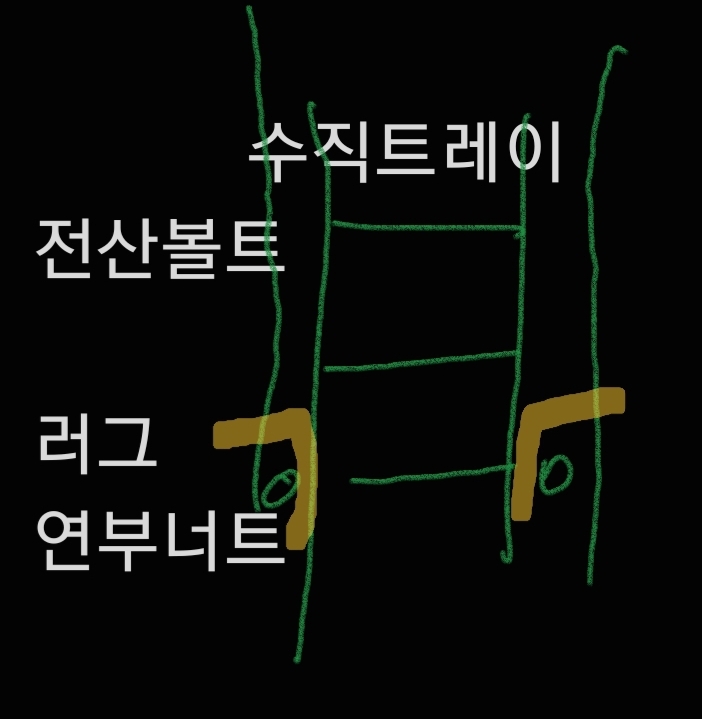

*위에처럼 수직트레이에는  러그를 트레이에 고정하고 전산볼트를 내려 체결해 주어야 한다. 이 때에 러그와 트레이 고정용으로 연부 볼트 와 너트를 사용해야 한다고 한다. 지금까지 트레이 볼트인 삼부 샹크 너트로 체결했다. 펀치란다. 연부 볼트  너트로 바꾸었다.

* 지금에야 이슈가 된 것이다. 트레이 고압 피팅류 즉 호리엘보나
버티컬 구간의 전산볼트는
전산볼트 난연튜브로 보양해야 한다. 고압일지라도 스트레이트 구간은 보양하지 않는다 보양하는 이유는 포설시에  케이블을 보호하기 위함이라고 한다. 지금까지 안 했으므로 우리 작업 구간 전체를 수정했다. 이 작업에 대해서는 다음에 적기로 한다
