수직 버티칼 엘보 작업

*케이블 트레이 수직 버티칼 엘보 작업이다. 먼저 팀이 수직 버티칼 엘보  까지  걸어둔 상태다. 조인트로 연결하고 러그 달고 케이블 타이 잡고 명판 부착까지 진행할 계획이다.

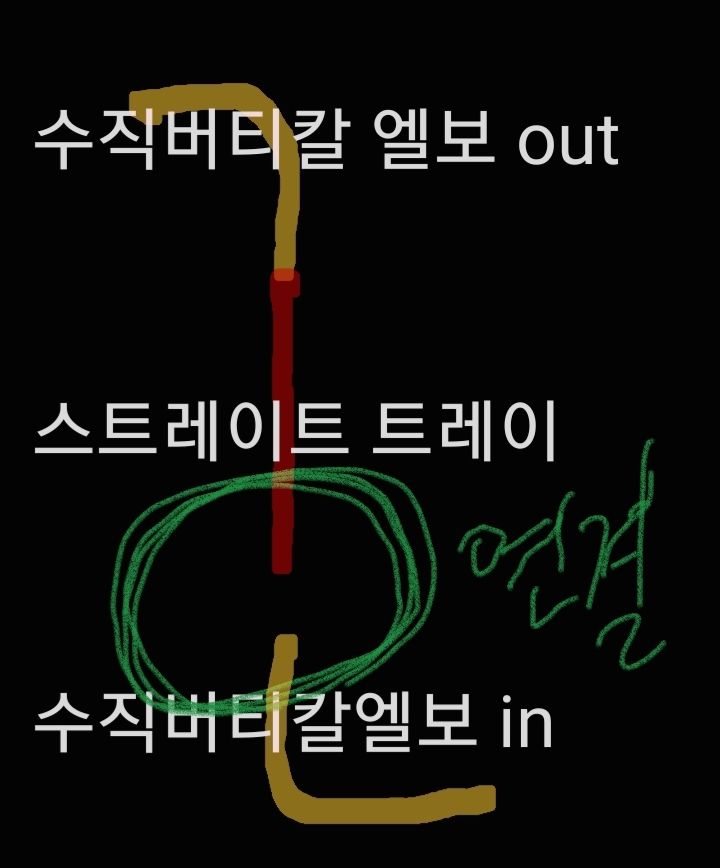

*수직 버티칼 엘보 out에 스트레이 트레이가 이미 연결되어져 있다.스트레이트 트레이와 수직버티칼 엘보 in을 연결해야 한다.
*양 쪽 위쪽에 조인트를 걸고 살 짝 볼팅을 해 준다.
*트레이와 트레이 면을 조절하여 맞추어야 한다. 우선 아래 위 조절을 한다. 행거로 조절을 한다. 행거의 너트를 잠그거나 풀어서 높낮이를 맞춘다.
* 앞 뒤 조절이다. 앞이나 뒤로의 조절은 라쳇바를 걸고서 조절한다.
*아래위 앞 뒤가 다 맞았으면 조인트에 산부샹크볼트 산부샹크너트를 넣고 조은다. 14mm복스알과 임팩으로 체결하거나 스패너,깔깔이로 체결한다.

*러그 달기 작업이다.러그는 기성품이라서 이미 타공 되어져 있다. 이미 위에서 연부 전산볼트까지 내려 놓은 상태이다.

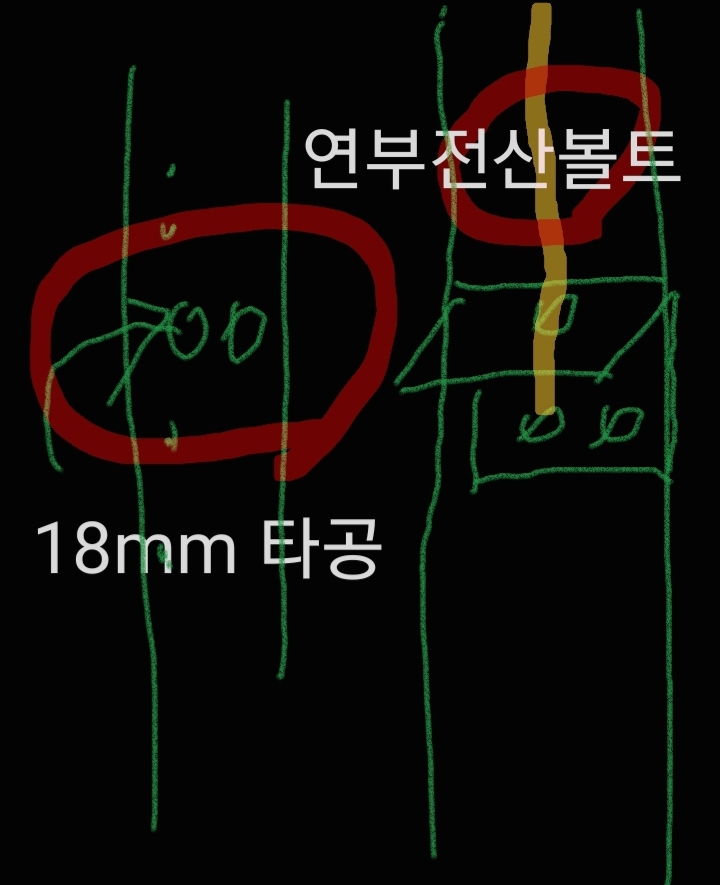

*러그를 이용하여 러그 타공 위치를 잡는다. 타공은 18mm까지 한다. 13mm홀쏘로 타공 한 후에 스텝길이(일명 골뱅이)로 18mm까지 타공한다. 타공 후에 징크 도포 2회한다.
*이미 내려 둔 연부 전산볼트를  러그를 이용하여  길이를 확인하고  연부 전산볼트 커터기로 자른다.
*자른 연부전산볼트에 연부 샹크너트를 끼우고 러그를 넣고 다시 샹크너트를  살짝 끼워둔다.
* 러그를 트레이에 이미 타공해 둔  구멍에 맞추어서 체결한다. 이 때 반드시 연부 샹크볼트와 연부샹크너트를 사용하여 체결한다. 이것 때문에 펀치가 났었다. 17mm 복스알과 임팩으로 체결한다. 이 때 러그의 수평을 보고 체결 한다. 러그의 윗면에 살짝 채워 둔  전산볼트 부분도 완전 체결(17mm)하고  연부 전산볼트 캡까지 끼워준다

*접지 케이블도 이미 포설 되어져 있기에  케이블 타이를 치고 정리한다.
* 케이블 타이는 370사이즈를 사용한다. 방향은 2시40분으로.  수직 스트레이트 구간은 600에 하나씩 버티컬 in, out 은 모든 렁에 케이블 타이를  X자로 친다. 케이블 타이 머리 부분이 트레이 아래로 가게하고 가위로 머리에 바짝 붙여 자른다. 나머지가 길면 펀치다.

* 명판 붙이기. 수직 버티컬 엘보에도 명판을 붙인다. 양쪽에, 아래에서 1M이내(끝부분이 1M 이내)에, 글자는 아래에서부터 시작하여  위로 가게 한다.
*접지 케이블 연접: 롱슬리브로 연접(5회 정도 찍기)을 하고  테이핑은 난연테이프 1회+고무테이프 1회+난연테이프 1회+ 고무테이프 1회+상테이프 3회로 규정하고 있고 상테이프가  바로 난연테이프이다. 실제로는 절연테이프 1회+고무테이프 1회+절연테이프 1회+ 고무테이프 1회+상테이프 3회로 하고 있다. 별 문제없이 통과된다.
*연접한 부분에 피터치를 부착한다. 수평 구간의 피터치 방향은 좌에서 우로이다. from, to가 좌측에 위치한다. 그렇지만 보는 위치에 따라 좌 우가 바뀌기에 그냥 물어보고 하는 것이 가장 무난하다. 방향을 결정한 후에 부착하고 덧테이프도 붙인다.
