세트 앙카 시공 기준, 전기실 케이블 트레이(cable tray) 작업

*전기실에서 케이블 트레이(cable tray) 작업 중이다.
*전기실은  시공 기준이 조금 다른 것이 있다.
*행거 간격 1200이내이다.(도면에도 이것이 적용되어 대부분 1150이하로 적용 되어져 있다)-보통 다른 곳에서는 1500이내로 하고 있으나 여긴 1200이내로 잡고 있다.
*세트 앙카를 박는 것을 기본으로 한다.
●앙카에 대해 보자.
*앙카와 앙카 사이 연부75 /산부 50
*천공부 앙카 삽입 후 펀칭실시
*너트  조임시 충전임팩 사용금지
*앙카 천공깊이 기준  연부 52 / 산부 40
*천공 깊이는 슬리브의 110%를 사용한다.
슬리브 길이 47(연부)
47(100%)+4.7(10%)=51.7(약52/슬리브의 110%이다.)
*세트 앙카 전체 길이 연부 100/ 삼부 75
*연결너트 연부70/삼부50

●아래는 세트 앙카 시공 기준에 대한 공지이다.

*셋트앙카 시공 기준*

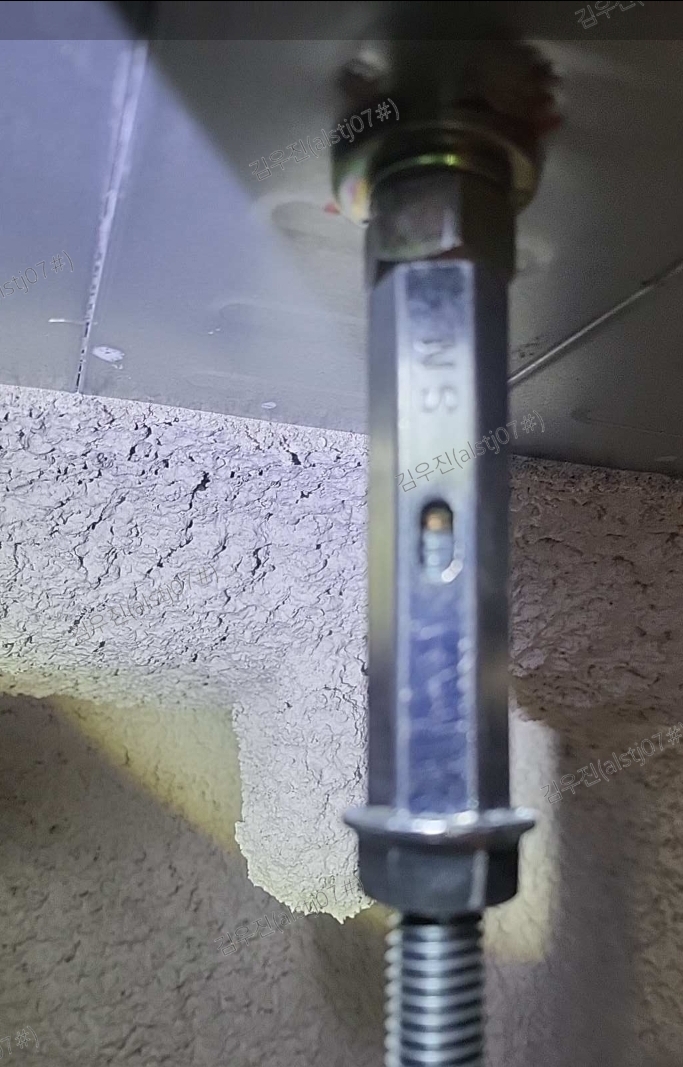

어제 앙카링 확인 한 사진 공유 드립니다.

*연결너트 육안점검
*와샤 천장구간 뜨는지.
*수직 수평 확인 한번 더 보시고 사진처럼 시공 부탁 드립니다.
1/2 타공(연부) - 52mm
3/8 타공(삼부) - 40mm

●아래도 참고하여 보자.

*세트 앙카: 연부(M12),19mm로 체결
*샹크너트: 연부(M12),전에는 17mm 공구로 체결을 했으나, 지금은 19mm로 체결한다. 전에 비해 좀 더 굵어졌다. 처음엔  우리도 당황함.
*연결너트:연부(M12),17mm 공구로 체결한다.
*전산볼트는  연부(M12) 사용.
*위에처럼 타공 깊이는 52이다.
*750이상(750포함) 트레이나 덕트는 75×75×6t ㄱ앵글 사용.
*600이하(600포함) 트레이나 덕트는 50×50×6t ㄱ앵글 사용.

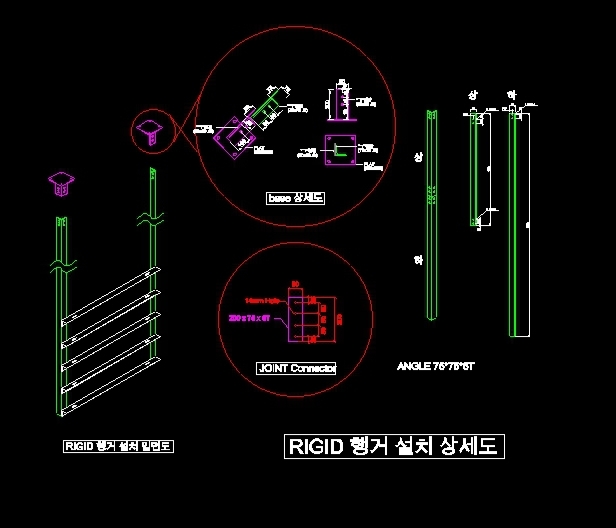

*RIGID행거 설치에 대한 것이다.

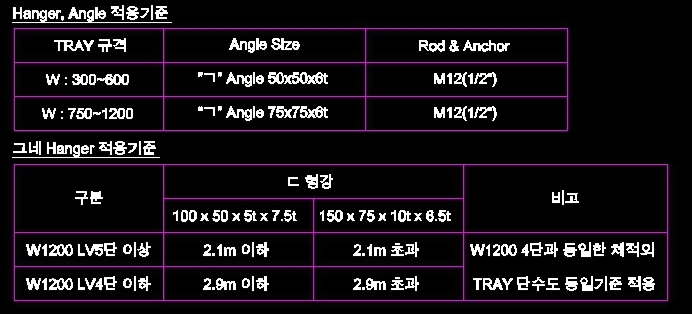

*그네 행거(ㄷ형강) 적용 기준이다. 전기실이라 기준도 다르다.
*도면에도 이를 적용하여져 있다.
*W1200LV 5단 이상; -2.1m이하(100×50×5t×7.5t)
-2.1m 초과(150×75×10t×8.5t)

*1200W1200LV 4단 이하; -2.9m이하(100×50×5t×7.5t)
-2.9m 초과(150×75×10t×8.5t)
