●삼성 평택 고덕 현장에서 저압 단말시험 준비를 하고 있다. 필기와 실기가 있다는 데 필요한 것을 준비하고자 한다.

●먼저 무엇을 준비해야 하는 <기술인증 시공사 시험 기준>을 보자. 필기와 실기로 나누어져 있다. 아래 참고.

****저압단말 기술인증 실기 Test 기준*******

1. 공도구류 준비상태 및 사용방법

---단말 작업관련 공도구 준비상태.

2. 케이블 재단, 피복제거

---다심 : 피복제거 최소화(차단기 근접).

----단심, 다심 : 피복 제거시 절연체 및 도체 손상 여부.

3. 동관단자 압착

---Cable 규격별 압착 횟수.

----동관단자 압착 위치 및 상태.

4. 각 상별 케이블 Tube 색상

----구분 R:갈색, S:흑색, T:회색

5. 케이블 외피제거 및 난연성 전기테이프 시공.

----케이블 외피 제거 길이 30cm이하로 제한.

---- 외피 제거 구간 단면적 50%이상 겹쳐서 래핑의 역방향, 총6번 겹치게 감음.

6. Bolt 조임

----일반렌치 가볼팅 후 토크렌치 사용

----시험관 지정 Torque(㎏f㎝)

7. EYE-Marking

----검정 유성펜 사용

----2시 40분 방향, 사선

8. P-Touch 부착

----단자 또는 분기부에서 50㎜ 지점 부착 (글자 시작부가 단자, 분기부 방향)

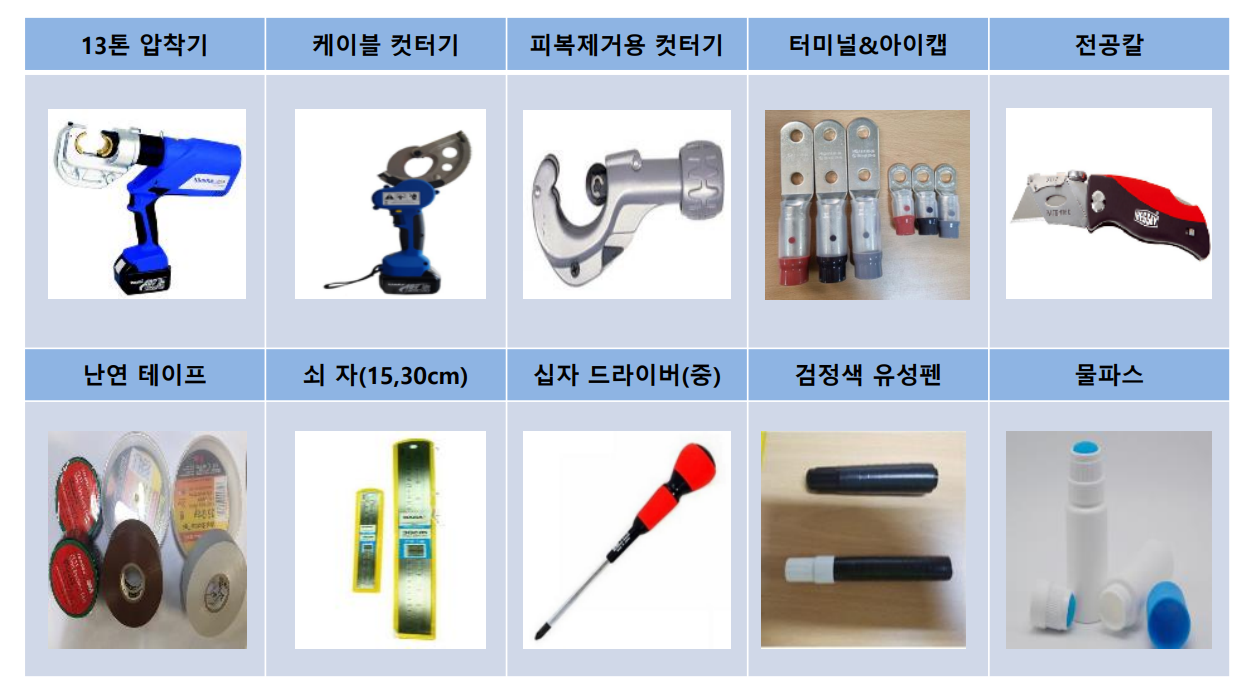

● 저압단말 실기시험 시에 필요한 공도구들이다.

1.13톤 유압식 전동 압착기

2.케이블 컷터기

3.피복제거용 컷터기

4.터미널과 아이캡

5.전공칼

6.난연 테이프

7.쇠자(15,30cm)

8.십자 드라이버(중)

9.검정색 유성펜---절연테이프로 보양한 것. 실기시험 시에 네임펜도 허용한다고 되어져 있으니 네임펜도 절연테이프로 보양해서 준비하면 좋을 것이다.

10.물파스

※1번과 2번은 가격이 비싸니 개인적으로 준비하기엔 부담이 된다.

● ● 동관단자 1홀 단말 작업기준 ● ●

* 동관단자 1홀 단말작업 사진(50SQ,95SQ)

---50SQ 1홀:(3~4)+13+(3~4)

----95SQ 1홀:6+13+6

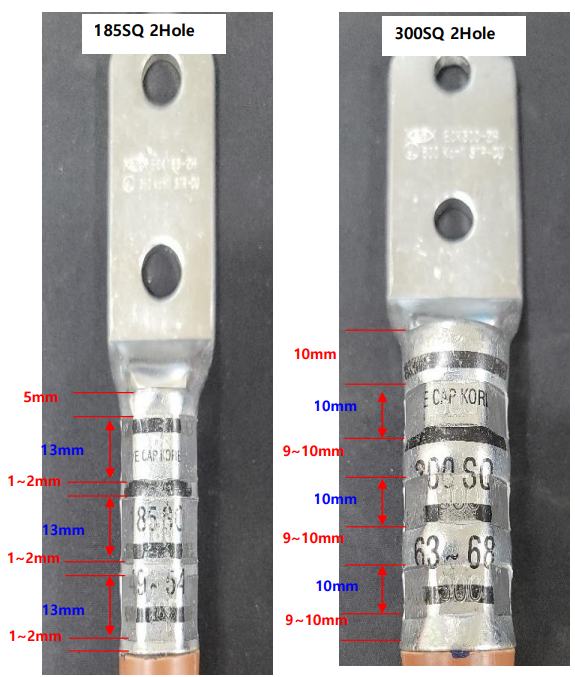

*동관단자 압착 기준

*위의 자료에서 보는 바와 같이 95SQ와 185SQ의 압착 넓이는 13mm이다. 기억해 둘 필요가 있다. 자료에 의하면 1홀은 95SQ로, 2홀은 185SQ로 실기를 시험을 하는 것 같다.

● 동관단자 1홀 95SQ/3C를 기준으로 단말을 단계별로 진행해 보자.

1.외피 재단 준비

--- 310mm 작도(삼지창 제작 후 L1, L2, L3 상별 절단 시 동관단자로부터 300mm 유지하기 위함 – 시방서 300mm 이내)

--- 두 번까지 작업가능(240mm 이내 재단 시 삼지창 작업 어려움)

2.외피 재단

---외피 재단(내피에 손상이 가지 않도록 외피 제거)

3.내부 정리

--- 외피 재단부위 정리한다.(직각으로 제거)

4.접지선 정리(필요시)

---접지선(초록색 필름지) 제거 (가능한 짧게)

5.난연테이프 시공

--- 95SQ 동관단자 압착 사이즈 에 맞게 절연체 제거(약 25mm)--참고로 이 부분은 개인적으로 이해가 안되는 부분이다. 아래 단계인 9번에서도 똑같은 작업을 시공하기 때문이고 이 시점에서 이 작업은 순서가 아닌 듯 싶다. 어쨌건 사전교육 자료에 이렇게 되어져 있으니 그대로 적는다.

---L1상 TAPING(감독관 지정) (TAPING시 50% 겹쳐서 편도 3 회 실시)

--- 상단 시작-하단-상단 마무리(상단에서부터 시작하는 경우)

--- 하단 시작-상단-하단 마무리(하단에서부터시작하는 경우)

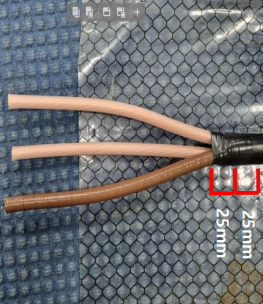

6.절단부위 테이핑

--- 외피 제거선 기준 상단, 하단 25mm 간격으로 TAPING 50% 겹쳐서 3회 실시.

* 외피 제거선 기준 상단 TAPING시 기준25mm 보다 길 게 TAPING 하는 것이 좋음 (25mm로 TAPING 한 경우 이 후 단자대 체결 시 케이블을 벌 려 체결하는 과정에서 기준 25mm가 되지 않는 경우가 발생)

*참고로 위의 "외피 제거선 기준 상단 "에서 상단이란 위의 사진에서 왼쪽에 해당된다.절단된 부위에서 3가닥으로 나간 쪽을 말한다. 그러므로 하단이란 외피쪽(위 사진 오른쪽)이 된다.

* 아래는 시방서에 나오는 내용이다. 참고하면 좋을 듯 하다.

*시험 시에 지정해 주지 않는다면 시방서 대로 감는다

백색.... 갈색으로(L1)

적색.....흑색으로(L2)

청색....회색으로(L3)

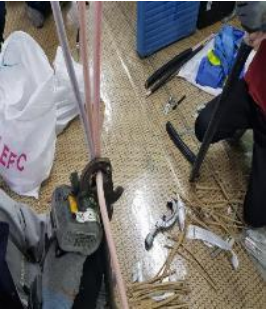

7.삼지창 제작

---삼지창 제작

---삼지창을 먼저 만들지 않고 삼 상을 일정 길이로 절단하면, 삼지창을 만든 이후 상별 길이가 달라진다. 이를 방지하기 위해 삼지창을 제작. (교육장 내 분전반 단자대 사이즈 45mm)

----삼지창 제작 후 삼상 높이 맞춰서 케이블 절단.

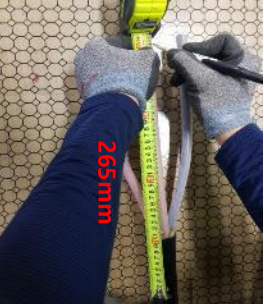

8.내피(절연체) 재단 후 절단

---동관단자 끝단부터 300mm 이내로 작업이 될 수 있게 내피에 마킹 후 절단(약 265mm)

9. 내피(절연체) 제거, 아이캡 설치

---95SQ 동관단자 압착사이즈 에 맞게 절연체 마킹(약 25mm) 후 내피 제거

---각 상별 아이캡 처리 (L1상:갈색, L2상:흑색, L3상:회색)

---아이캡 처리 시 색상 캡 부분이 케이블 방향으로 향하게 씌운다.

10. 터미널 압착

---95SQ 터미널 압착

---압착 시 : 탭 인출부 기준 압착 위치가 중앙이 되도록 압착 실시(약 6mm 마킹 후 압착)

---각 상별 단자대 체결 고려 압착방향 결정 후 압착 실시

11. 단자대 체결

---95SQ 터미널 단자대 체결

--- 체결순서: L2상 – L1상 – L3 상

---L2상을 먼저 체결 후 상별 단자대와의 간격 및 상별 높이를 고려 체결

*이 작업 시에 토크렌치를 사용해야 하는 데 언급이 없다. 시험관이 토크 값을 알려 준다니 토오크렌치 사용법만 알아두면 될 것 같다.

*아래는 참고하자. 시방서에 나오는 내용이다.

***일반렌치로 가볼팅 후 토크렌치를 사용하여 최종 볼팅 실시 (임팩드릴 볼팅 체결 금지)

*Main→ M10:600, M12:800(Kgf.Cm)

*단자대→M8:130, M10:250, M12:450(Kgf.Cm)

*평와샤 앞뒷면 확인

*볼팅 후 볼트 나사산 3~7산 확인

*토크렌치 사용법 동영상이다.

https://youtu.be/omfk5euPBFo?si=rNBhWckQbWPiISci

12. I-Marking 실시

---단자대 EYE-MARKING 실시

---2시 40분 방향으로 마킹(검정색 네임펜 허용)

*참고로 아래는 시방서의 내용이다.

*Bolt I-Marking 방법

--2시 40분 방향

--검정색 유성펜 사용(네임펜 사용금지)

--고장력 너트는 표식이 앞면으로 나오도록 볼팅 실시

--상시통전부에 한하여 I-Marking 실시(미실시-등전위,제어)

*여기서 보는 바와 같이 시방서에는 검정색 유성펜을 사용하고 네임펜 사용 금지라고 하고 있지만 실기시험 내용에는 네임펜을 허용하고 있다. 실질적으로는 검정색 유성펜으로는 펜이 굵어서 마킹하기가 쉽지 않다.

*펜에 절연테이프로 보양하여 사용하도록 하고 있다.

*실기시험에는 검정색 유성펜과 검정색 네임펜을 모두 준비를 하는 것이 좋을 듯하다,모두 다 절연테이프로 보양을 해서..

13. P-Touch 부착

---외피제거선 기준 하단 50mm 확인 후 P-Touch 부착

----영문이 상단 방향으로 부착

14. 케이블 타이 체결

---케이블타이 교차 체결 ...여기서는 교차 체결이라고 하면서도 사진에서는 2시 40분 방향으로 사선으로 하나만 체결했다. 교차 체결이라함은 사진과는 달리 케이블 타이 2개로 X자로 체결하는 것을 말한다고 본다. 사진이 맞는 지 혹은 설명(교차 체결)이 맞는 지는 교육을 받을 때 확인해 보고자 한다. 현장에서는 교차 체결도 했었고 그냥 사진처럼 사선으로만 하기도 했었다. 그 때 그 때, 사람 사람의 말이 조금씩 달랐다.

---케이블타이 체결 시 타이 머리는 케이블 쪽으로 향하게 체결

15. 최종 확인
