메가(테스터기),절연저항계,메가링,라인체크,도통테스트에 대하여.

*현장에서 메가(테스터기),메거라고 보통 불리어지고 있지만 정확한 명칭은  절연저항계이다
*이름에서 보듯이 주 기능은 절연저항 측정이다
*누전을 잡아 주어서 누전 차단기가 떨어지지 않도록 하는 작업에 사용한다.

*주요기능
-내부 밧데리 체크
-메가링
-교류전압측정
-도통테스트

*윗 눈금은 0~2000MΩ까지 측정.
*아랫 눈금은 0~500ACV(교류전압)까지 측정.
*BATT GOOD의 구간에 바늘이 위치하면 내부 밧데리 양호, 벗어나면 교체해야 함.
밧데리는 AA사이즈X4



*메가테스터기(절연저항계)의 사용법

명칭이다.

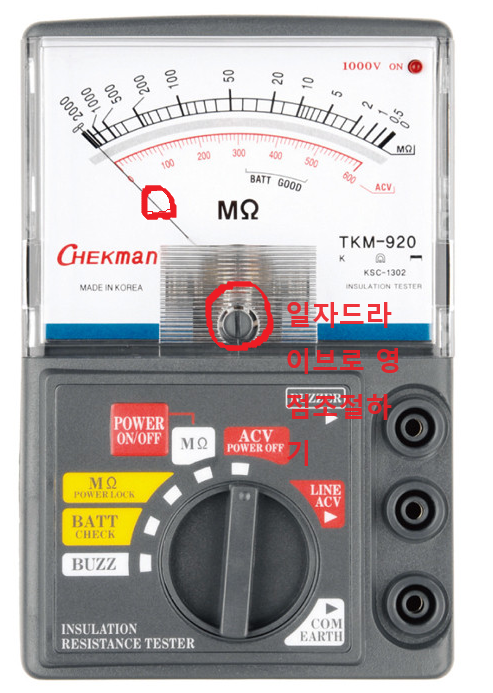

1.사용 전 영점 조절하기

-7번 지침 위치조정기에 일자드라이브를 사용하여 6번 지침 즉, 바늘을 0점에 맞춘다.

2.밧데리 체크

-  8번기능선택스위치를  15번 BATT check 로 돌린다.
-지침이 움직여서 위에처럼 BATT GOOD 범위 안에 위치하면 양호한 상태이다.
-그렇지 않으면 밧데리를 교체하여야 한다
-밧데리 사이즈는 AAX4이다.


3.교류전압측정

-위에처럼 조작한다.
-8번기능선택스위치를 2번 COM EARTH 단자에 연결
-12적색리드선을 1번 LINE ACV단자에 연결한다.
-현장에 있는 L1,L2,L3상 중에서 두 곳에 리드선을 대고 지침이 가르키는 값을 보면 전압을 측정할 수가 있다.
-L1과 L2, L2와 L3, L3와 L1에 리드선을 대면 지침이 값을 가르키게 된다.

4.메가링(메가테스터,저항측정)
※저항을 측정(메가링)시에는 전원을 OFF한다. 현장에서는 휴즈를 제거한 후에 메가링을 한다.
※메가링 후에는 반드시 방전작업을 실시하여 잔류 전류를 접지를 통해 흘러 보낸다.
※ 메가링 시에 테스터기를 통해 500볼트의 직류를 보내며 측정을 하게 된다. 메가링작업  완료 후에는  메가테스터기를 제거하고 난 후에  메가링한 전로를 접지와 접촉시켜서 잔존하는 전류를 방전시켜주어야 안전하다.
※전선의 도체에 전류를 흘러 보내면서 도체와 피복 사이의 절연상태를 확인하는 작업이다.
※피복이 많이 찍히거나 손상을 받으면 절연기능이 약해지면서 누전상태(전류가 피복 밖으로 흐르는 것)가 된다. 그러면 누전차단기(ELB)는 계속해서 차단되어지게 된다. 이 전선(라인)은 사용 불가한 것이 된다.

*현장 단말팀에서는 라인체크 작업이라고 많이 한다.
*메가링이라고도 하고 절연저항 측정이라고도 한다.
-1번 LIVE ACV 단자에 12번 적색리드선 연결.
-2번 COM EARTH 단자에 13번 흑색리드선 연결.

* 8번기능선택스위치의 위치에 따라 한 번씩 측정하거나 연속적으로 계속 사용할 수가 있다.
-9번 POWER ON/OFF MΩ으로 돌려서 선택하면 여기를 누르면 측정, 떼면 측정 안됨. 여기 명칭처럼 평소에는 여기에 두어서 파워을 OFF시킨다. 장기간 사용하지 않을 시에는 밧데리를 분리하여 보관하면 좋다.
-16번 MΩ power lock(파워을 on상태에서 잠궜다는 의미,즉 계속 power on상태)으로 돌리면 10번 고압발생표시 LED에 불이 깜박이며 연속적으로 측정을 할 수가 있다. 밧데리 소모가 많다.
-둘 중 하나를 선택한다.

-흑색집게리드선을 판넬의 접지에 물린다.
-적색리드선은 현장에서의 L1이나 L2나 L3에 찍는다.

*이렇게 절연저항 테스터를 한다
*마지막엔 방전하는 것 잊지 않는다.

※ ※메가저항값 ※ ※
*바늘이 처음 왼쪽에 있으면 무한대로 메가저항 값이 좋다는 것이다. 도체와 피복 사이에 저항값이 (사실은 그렇지 않지만 이론상으로) 무한대라서 전류가 피복 안에 둘러싸인 도체로만 흐른다는 것으로 가장 이상적이다.

*반대로 바늘이 오른쪽 0이면 도체를 둘러싸고 있는 피복이 절연 기능을 조금 더 하지 못하고 도체가 그대로 드러난 상태라는 것을 의미한다.  매우 나쁜 절연 상태를 의미한다.

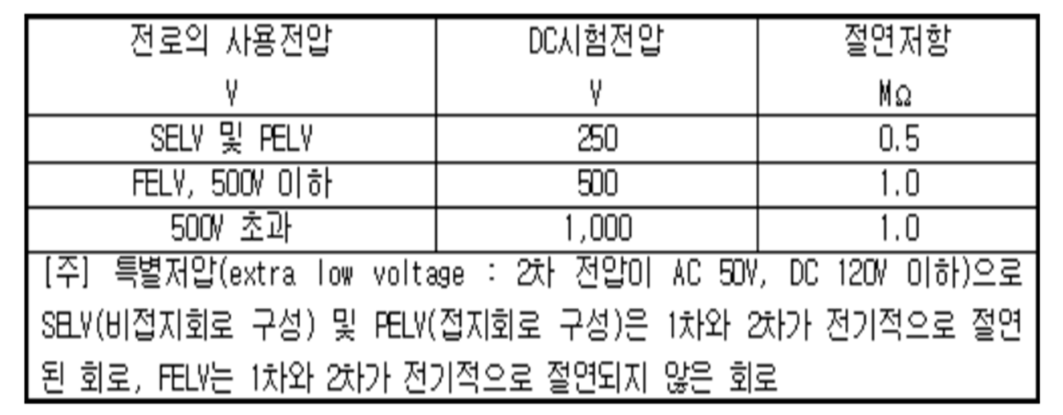

*허용하는 메가저항의 값은 얼마일까?
*법적으로 정해져 있다고 한다.

*보통1.0M상의 값이 나와야 한다는 것이다.


5. 도통테스트
※도체와 도체가 연결되면 부자가 울린다
※여러 개의 라인 중에서 확인하고자 하는 라인을 찾으려고 할 때,  한 쪽에서 두 라인을 서로 묶어두고 다른 쪽에서 찍어보면서 묶은 두 라인을 찾아낸다.


-위에처럼 흑색리드선는 그대로 2번 단자에 연결.
-적색 리드선은 3번 BUZZER(부저) 단자에 연결.
- 기능선택스위치는 16번 BUZZ에 맞춘다.
*두 리드선을 전로나 도체에 연결하면 부자가 울린다. 그러면 도통(전로가 연결된 상태)
*부자가 울리지 않으면 전로가 끊어진 상태이다.


※메가테스트기의 종류
- 220V 사용하는 가정용:  500V/1000MΩ
- 380V  사용하는 공장. 상가용 : 1000V/2000MΩ

**마지막으로 참고용 동영상이다.
https://youtu.be/-sHiGLNL-6g?si=w816QmNiSsL4VITl



https://youtu.be/zyngVYD4_y8?si=1K13W33MOKeA5IuS
