분전반덕트 커버를 덮는 작업

♤분전반덕트 커버를 덮는 작업을 진행 중이다.
▪︎포스팅순서
1.트레이
2.케이블
3.트레이와 분전반덕트 사이 공간 확보하기.
4.덕트커버재단작업
5.분전반덕트커버 덮기.
6.볼트 체결하기.
7.트레이와 분전반덕트 원상복구.
8.주의사항 정리.

♤작업을 하자.
1.트레이
•트레이가 지나가고 있다
•그 아래로 분전반덕트가 트레이와 딱 붙어서 90도로 꺽어서 연결되어졌다.
•그렇게 진행되어져 오다가 결국 분전반 위에 연결된다.

2.케이블
•케이블이 트레이를 타고 온다
•트레이와 덕트가 연결되는 부분에서 케이블도 90도로 돌면서 떨어진다.
•분전반덕트 안으로 진행한다
•분전반 위에서 90도로 떨어져 입선되어진다.

분전반덕트커버 덮기

3.트레이와 분전반덕트 사이 공간 확보하기
커버를 덮으려면 트레이와 분전반덕트 사이의 공간을 확보해야 한다
•이미 공간이 충분하여 위의 작업이 필요 없는 경우도 있다.
•여기는 공간을 확보해야 하는 경우이다.
•트레이를 올리거나 분전반을 내리거나 해 두어야 한다.
•먼저 이렇게 공간을 확보한 상태에서 치수를 재는 것이 좋다
•공간 확보를 위해 조치를 취할 때 케이블의 모양이 달라지기 때문이다. 그러면 치수 값도 달라진다.

4.이제는 덕트커버를 재단하기
•치수를 잰다.
- 이 때 치수를 넉넉하게 잰다.
-여러 가지 변수가 생길 수가 있으니 생각보다 많이 넉넉하게 한다.
-특히 치수를 잰 후에 덕트를 내리면 케이블의 꺽이는 각이 커진다.
-그러면 대부분의 경우 분전반 방향(앞쪽)으로 30~50정도의 여유를 주어야 한다.
-이 여유 공간은 공간을 어떻게 어느 방향으로 확보하느냐에 따라 달라진다.
-분명한 것은 반드시 케이블의 모양에 변형이 생긴다는 것이다.

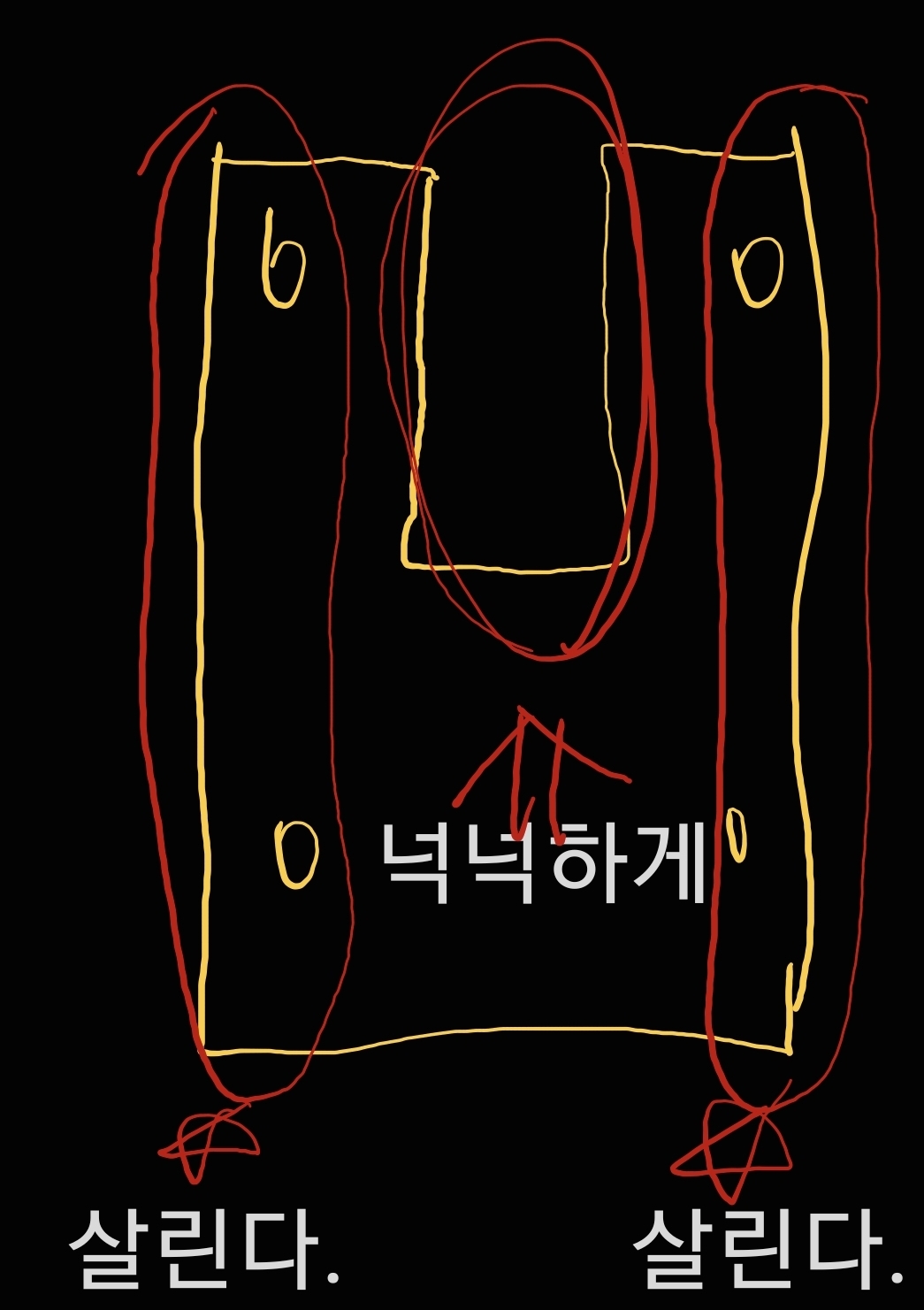

▪︎치수를 덮개에 그린다.
-이 때에 덮개의 날개 부분을 반드시 살려야 한다.
-덮개의 날개 부분을 살릴 수 있도록 계획하여 그려야 한다.
-케이블을  고려하여 어떻게 삽입할 것인지를 계획하여 그려야 한다.
•직소를 사용하여 자른다.
•야스리(쇠줄)작업.
•징크도포 2회
•자재부시를 사용하여 보양한다. 이 때 덕트의 좌우(볼트 있는 쪽) 가장 자리는 보양하지 않는다.

5.분전반덕트 커버 덮기.
•덮개는 2~3개로 나누어져 있을 것이다.
•어느 것부터 삽입할 지를 순서를 정한다.

6.드라이브 등으로 볼트를 체결한다.

7. 트레이와 분전반덕트 사이를 미리 확보하여 둔 것을 다시 원상복구한다.

♤♤♤♤
.8.이 작업 시 주의사항을 정리하자.
•공간 확보를 한다.
•치수는 넉넉하게,여유있게.
•재단 시에 덮개 날개부분을 살린다.
