유도등 결선(2선식)

•유도등 배선(2선식)은 분전반에서 출발하여  2가닥으로 한다
•1.5SQ 2가닥을 분전반에서 출발하여 각 각의 유도등까지 배관, 배선한다.
•전등선과 전열선과 함께 사용하지 않는다. 단독으로 배관 ,배선한다.
•분기점에서 분기하고 결선한다.
•유도등 리드선은 3개다.(백,흑,적)
-->백색(공통)
-->흑색(충전)
-->적색 또는 녹색 (점등선,스위치)

유도등 2선식 결선

●유도등 결선은 2선식과 3선식이 있다
•2선식은 항상 불이 들어와 있다.
-->유도등 리드선 3개 중  백색과  흑적색을 함께 묶어서 결선한다.


•3선식은  평소에 꺼져 있다가 화재 발생 시에 화재 수신기로부터  신호를 받아서 유도등이 켜진다.

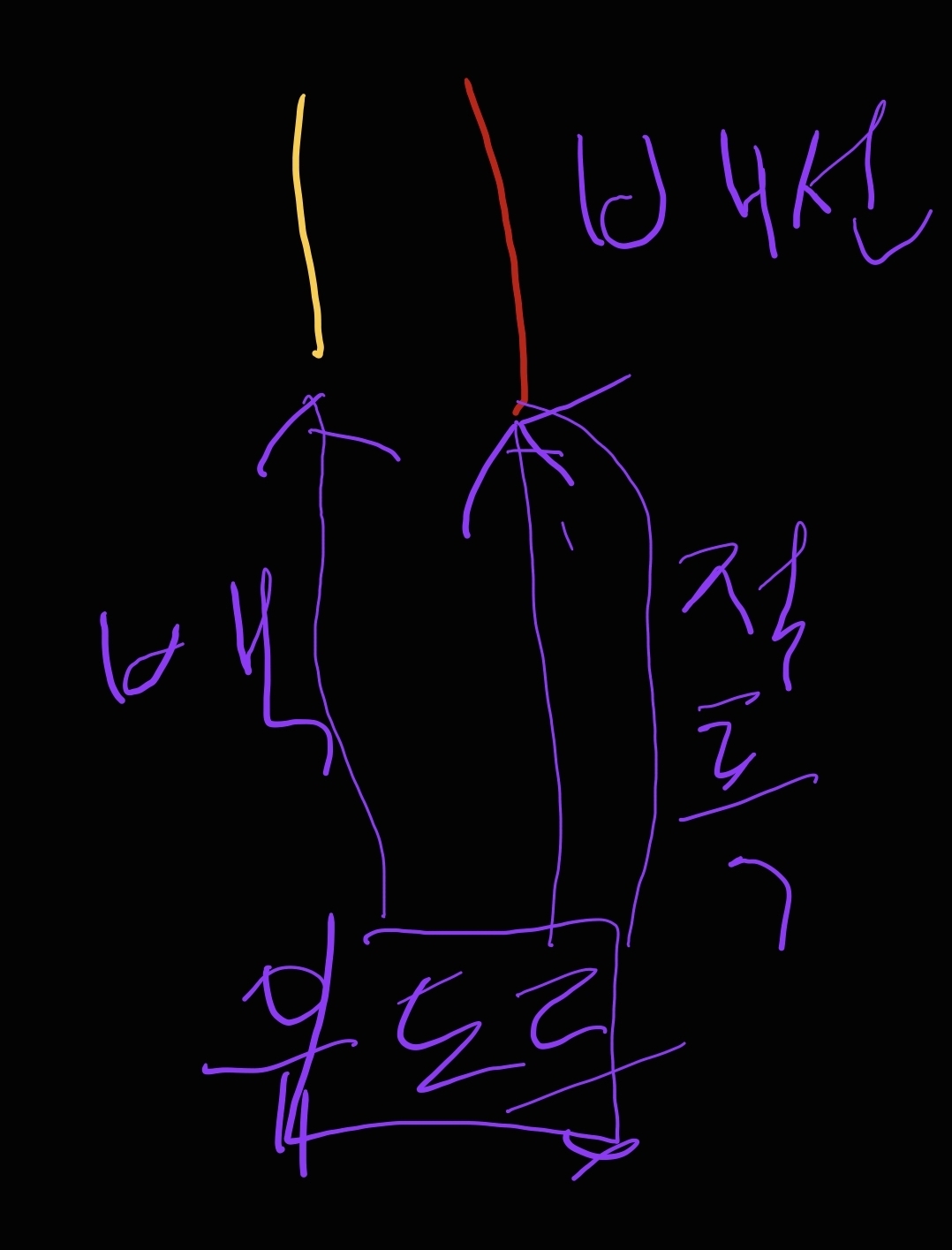

●유도등 작업 시에(2선식)
•배선은 2가닥
•결선 시에는 유도등 히드선 3가닥 중 백색 한 개,  흑색+적색(또는 녹색)으로 함께 묶어서 한 개.
•배선한 2개 중 하나와 유도등 백색(공통)을 결선한다.(2개 결선)
•배선한 2개 중 또 다른 하나와 유도등 흑색(충전)+적색 또는녹색(점등선)을 결선한다.(3개 결선)

●3선식 결선은 다르게 한다. 유도등에서 화재 수신기로 가고 또 화재 수신기에서 또 1가닥 온다.
•우리가 작업하는 현장의 대부분은 2선식이다.

●유도등 취부 작업
•먼저 천정을 열어서 배관된 선을 찾아서 내린다.
•유도등 취부 위치를 확인하고  유도등 취부.
•드릴이나 홀쏘로 케이블이 빠져 나올 만큼 타공한다.
•케이블을 구멍을 통해 빼낸다.
•케이블을  유도등에 입선.
•케이블을 새들로 고정.
•케이블 결선.
