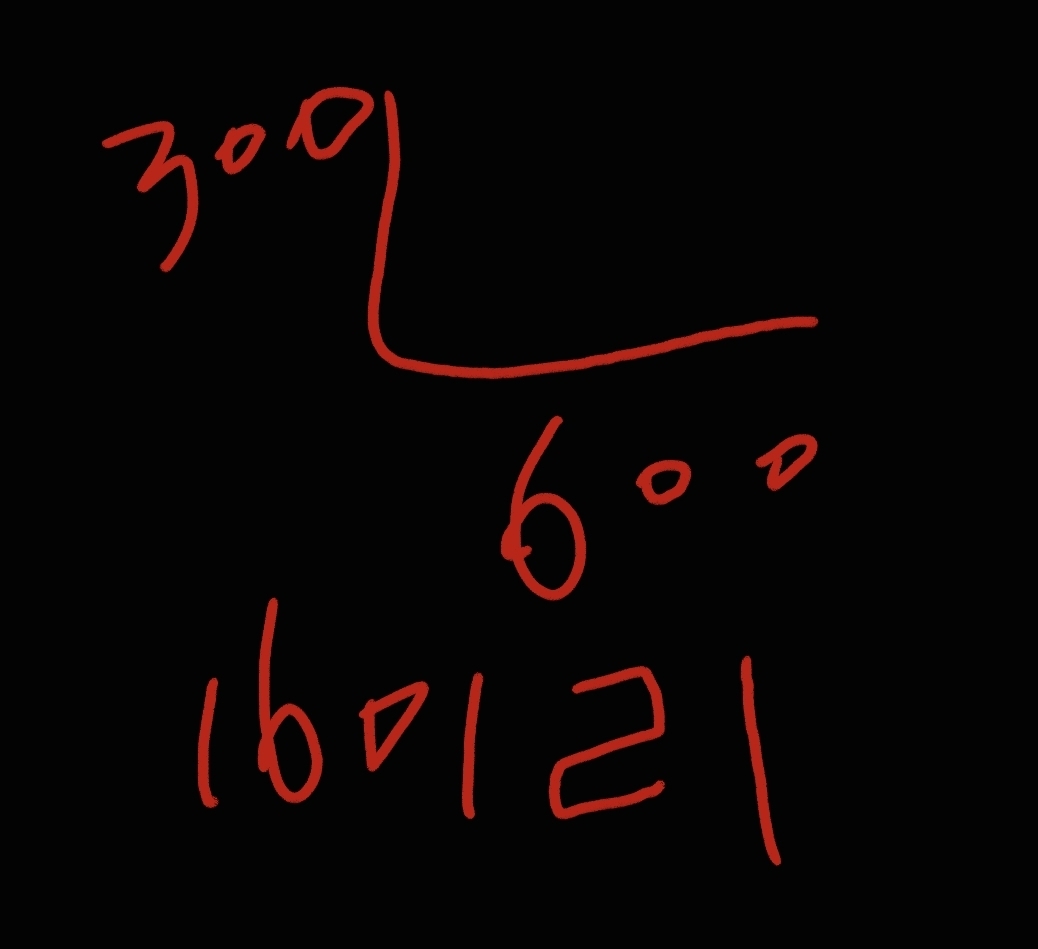

•시카고밴드로 16미리 파이프 높이 300 나머지 600으로 접어보자.

•시카고밴드로 16미리파이프 높이 300 나머지 600으로 접어보자.

•시카고 밴드에서 16미리와  22미리는 동일한 하게 22미리로 접는다.
•22미리에서 기본 노말이 215이다.
•노말을 한 번 접었을 때 늘어나는 길이는 70이다.

●그럼 이제 작업을 해 보자.
•전체 길이는?
•300+600-70(늘어나는 값만큼 빼준다.)
•830이다.

•계산하여 치수를 정했지만, 위에처럼 하여 계산을 하지 않는 것이 좋다.
•먼저 1번처럼 300마킹
•2번처럼 600마킹
•3번처럼 반대 방향으로 70을 한다.
•최종 3번 마킹 지점을 자른다.

●다음은 파이프머신으로 나사산을 낸다.

●다음은 아래처럼 하여 노말을 접는다.

•접을 노말은 300이다.
•300에서 기본노말 215를 하면
•300-215=85이다.
●계산하여 접을 치수를 정했다.
•계산하지 않는 편이 좋다.

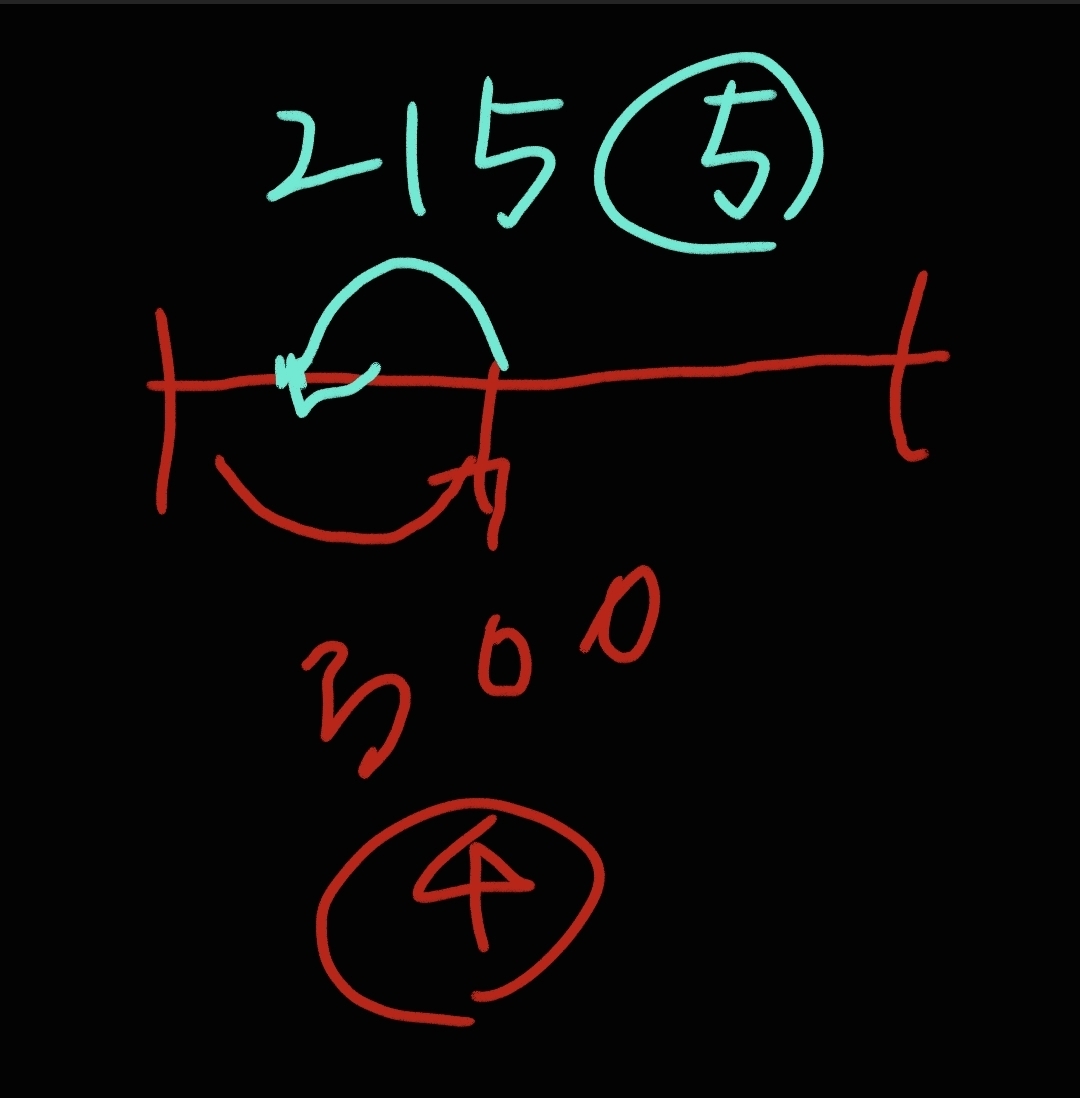

•4번처럼 먼저 300 마킹
•5번처럼 반대방향으로 215마킹.

●시카고 밴드를 이용하여 접는다.

•시카고 밴드 22홀에 재단한 것을 넣고
•5번 마킹 부분을 맞춘다.(위의 1번을 당긴 상태에서 위의 2번 분분에  5번 마킹을 맞추도록 한다)
•이 상태를 유지한 상태에서 0점 조절을 한다.
•90도까지 접어 올린다.(영점 조절이 된 상태라면 90도까지 접으면 거의 맞다)

•이렇게 시카고밴드로 16미리파이프 높이 300 나머지 600으로 접어 보았다.
•16미리와 22미리는 통상적으로 같은 22홀을 사용하므로 같다고 본다.
