95SQ 롱슬리브 압착하기

*95SQ 모선접지와 95SQ모선접지를 롱슬리브로 압착하는 작업이다.

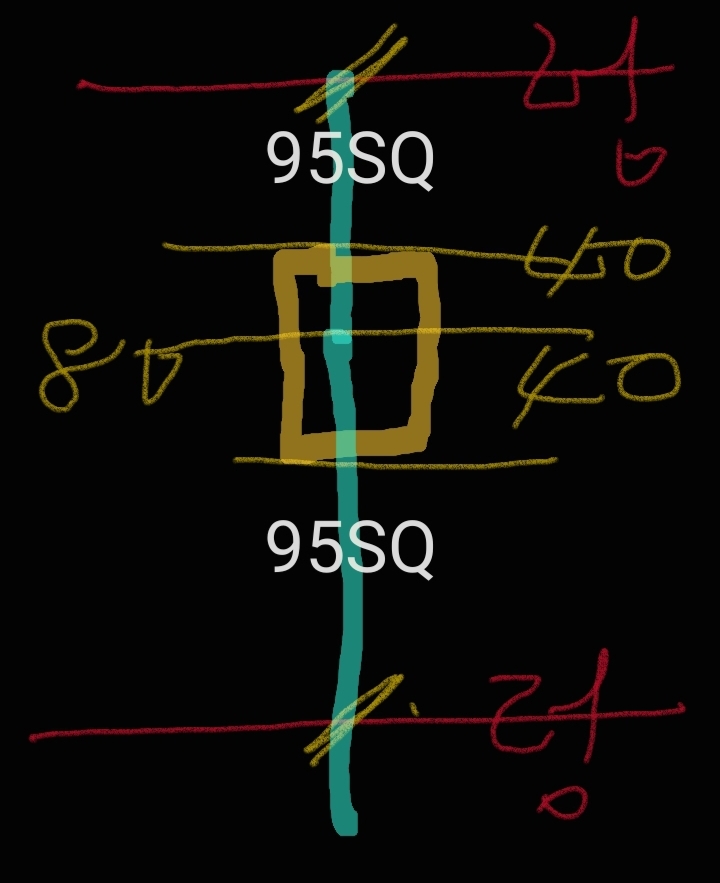

*955Q 롱슬리브 길이는?
*80mm(c형슬리브×2)
*c형슬리브의 길이가 40이므로 c형 슬리브 2개가 80이다.
●먼저 2개의 95SQ접지 케이블을 정리한다.
* 트레이 렁과 렁 사이 중앙에, 작업에 간섭이 없는 곳, 작업에 편리한 곳을 선택한다.
*2개의 접지 케이블 같은 지점에 가위 등으로 표시를 한다. 2개를 이어 붙이는 것이므로 2개를 붙도록 표시를 한다.
* 표시한 부위를 케이블 컷터기로 2개 자른다.
*95롱슬리브에 센터와 오른쪽을 표시한다.
*롱슬리브로 각 케이블 자른 면에 센터를 맞추고 양쪽을 표시한다.

* 케이블에 표시한 곳의  피복을 벗긴다. 돌돌이와 칼을 사용하여 벗긴다.
*각 각의 케이블 40씩 벗기면 된다.
*그 다음은 롱슬리브를 각각의 접지케이블에 장착한다

*95SQ 접지 케이블의 경우에는 한쪽을 압착한 상태에서 다른 한쪽을 롱슬리브에 끼워 넣으려고 하면 많이 어렵다. 그러므로 압착 전에 먼저 롱슬리브를 양 쪽 모두 다 케이블에 끼워 두는 것이 작업에 편리하다.
* 롱슬리브의 위치를 균형에  맞게 잡고

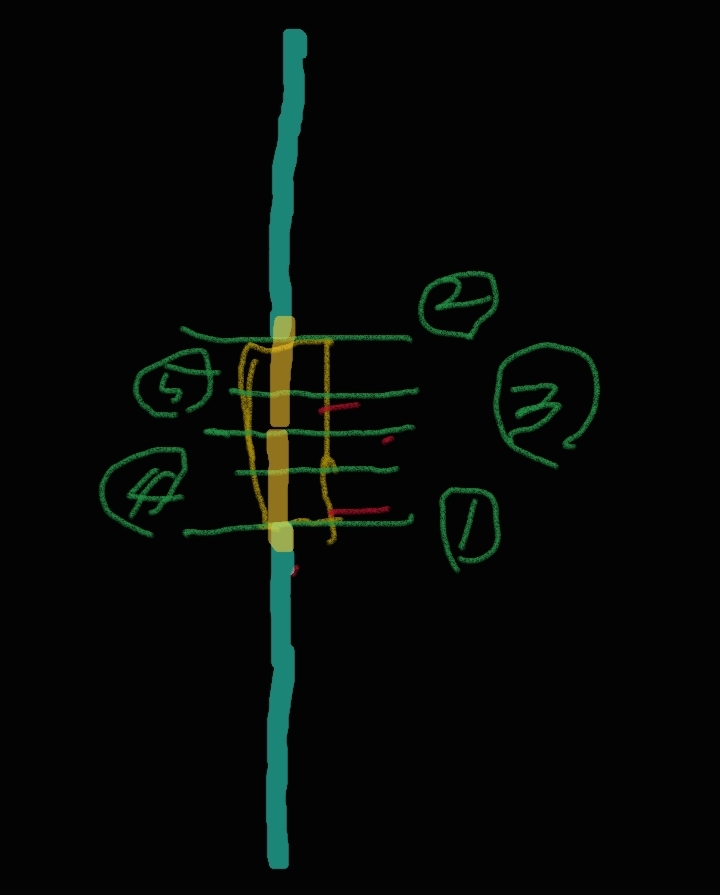

*위에처럼 양옆(1,2), 중앙(3) 그리고 그 사이(4,5) 5번을  찍는다.
*좌 우 균형을 잡아 피복이 비슷하게 노출되도록 잡고 펴시한 1번을 압착한다.
*반대편 2번도 세게 밀어 넣고 압착한다. 이 때 주의하도록 한다.
*3번은 표시한 센터 부위를 보고 압착한다.
*1번과 3번 사이, 2번과 3번 사이에 한 번씩 더 압착하여 준다.

* 테이핑을 한다. 일반적으로 절연2회+고무 2회+상테이프 3회(녹황색)를 감아주지만
*이 현장에서는 절연테이프 1회+고무테이프 1회+상테이프 2회로 감는다.
*테이핑은 1/2씩 겹쳐서 감는다. 그러므로 1회 좌에서 우로 쭉 가면서 감지만 실제적으로는 겹쳐진 부위를 생각하면  2회를 감는 것이 된다. 그러므로 되도록이면 정확하게 1/2가 겹치게 감아야 한다, 그렇지 않으면 1번씩만 감기는 부위도 존재한다. 차라리 다른 현장처럼 좌에서 우로, 우에서 좌로 왕복으로 감아주는 편이 좋을 수도 있다.

*절연테이프는 중요하다. 절연테이프의 역할은 고무절연테이프가 열을 받아 녹아서 한 덩어리가 될 때에 롱슬리브나 접지케이블 심선에 엉겨붙지 않도록 한다.

*절연고무테이프는 열을 받아  녹았을 때  벗겨낸 피복보다 더 두껍게 보양이 되어야 한다.
*상테이프는 난연테이프다. 고무절연테이프가 녹아서 끈적거림을 방지하고 표시이기도 하다.

*테이핑 작업 후에는 롱슬리브로 연접한 부위 좌 우를  트레이 렁과 함께 잡아준다. 그리고 케이블을 정리한다.

*현장을 정리 정돈하고 이동한다.
