경관등 작업 군산 지곡아파트에서

•금일의 작업은 경관등 작업이다.
•어제 이어 가로등 작업을 해야 하지만, 수정해야 할 사항이 생겼고 변동 사항을 결정할 사람이 뭔가 일이 생겨서 일단은 보류하고 다른 작업부터 하기로 한다.

•아파트 정원 곳곳에 시공할 경관등이다.
•회로 도면을 보고 경관등을 제자리에 옮겨둔다.
•회로 2회로씩 2쌍으로 4회로가 있다.
•배관과 입선은 우리가 하지 않았다. 다른 팀이 배관을 하고 입선을 하면서 도면과 달리 시공함 것도 있다. 도면 수정도 안되어져 있다.
•갈흑회청 4코어 케이블이 2가닥.접지 케이블 2가닥이 있다.
•접지는 접지끼리 결선.
•갈흑을 1회로로
•회청을 1회로로  구분했다.
•1,2/3,4회로, 1,2 회로 동시 출발, 3,4회로 따로 동시 출발이다.
•1과 3번을 갈 흑, 갈+ 흑ㅡ
•2와 4번을 회 청,회+ 청ㅡ

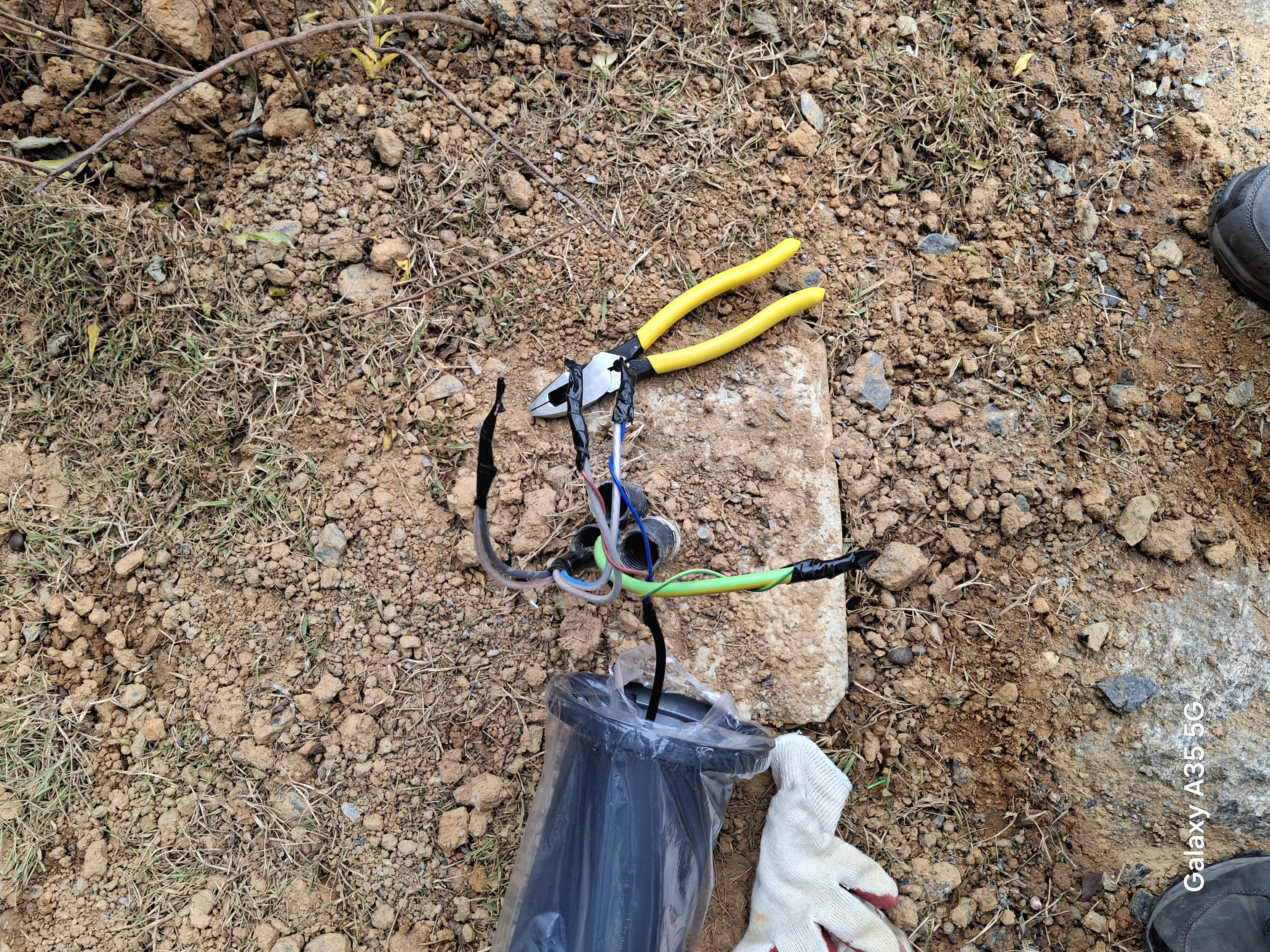

●1,3번은 갈 흑 같은 색으로 결선 후  등선도 함께 결선하여 3방 조인이다,
•회색과  청색은 같은 색끼리 결선하여 넘겨준다.
●2,4번은 회 청 같은 색끼리 결선  등선과 함께 결선 3방 조인이다.
•갈 흑은 같은 색끼리 결선 후 넘겨준다.

●자기융착테이프+전기테이프를 감는다.

●경관등 안에 케이블을 넣고 세운다.

●너트 체결 하면 된다. 너트는 14미리이다
•임팩에 복스알 끼워서 체결한다.
