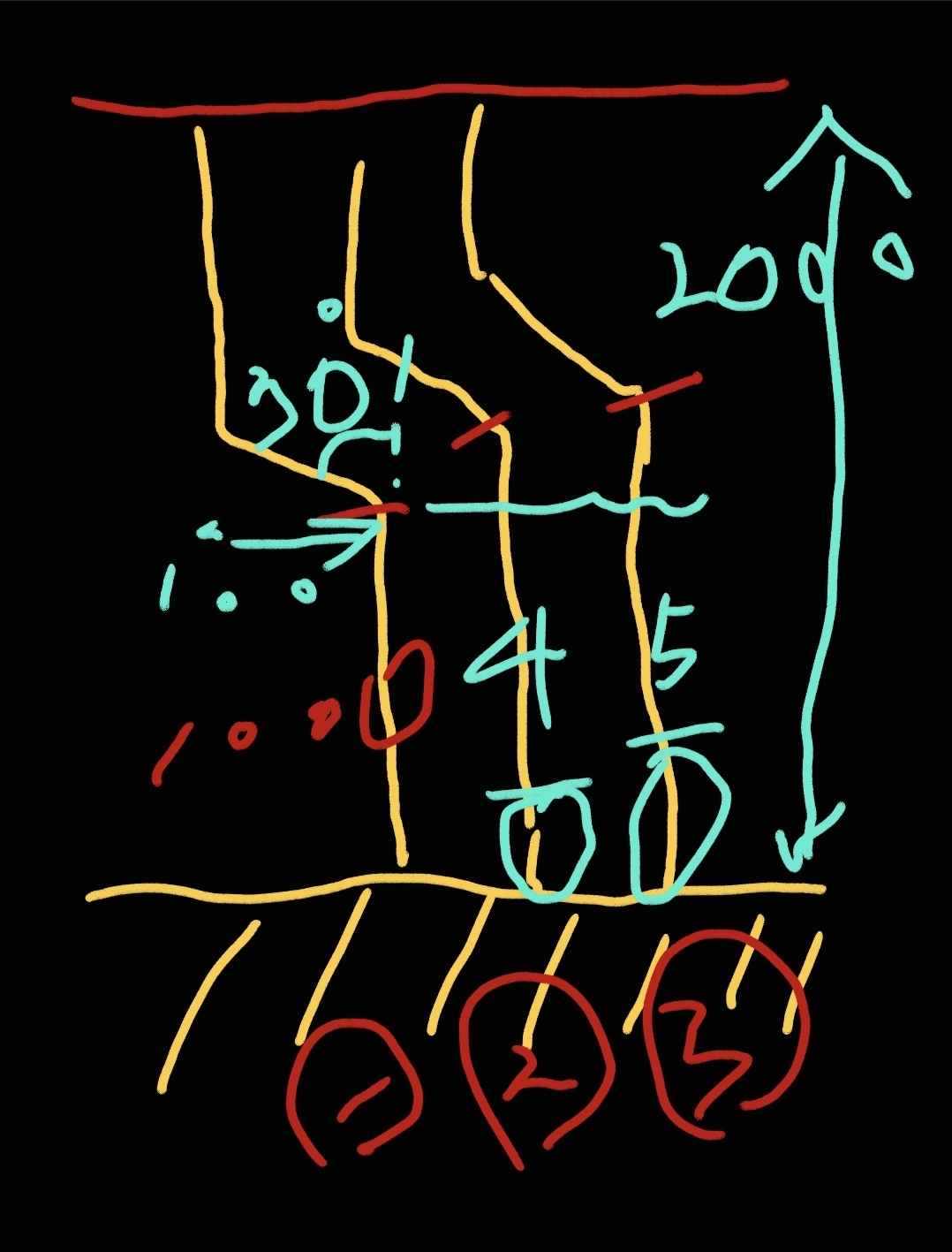

16스틸파이프로 S를 3개 접어서 평행하게 배열하기

•16스틸파이프로 S를 3개 접어서 평행하게 배열하기.
•16배관이다. 시카고밴드에서는 16과 22배관를  동일한 22를 사용하여 접는다. 그러므로 16과 22는 동일하다.
•100 높이  30도로  S를  3개 접는다.

•S로 3개를 접는 것은 어렵지 않다.
•여러 개를 접어서 함께 배열하려면 길이를 조절해 주어야 제대로  평행하게 배열할 수가 있게 된다.

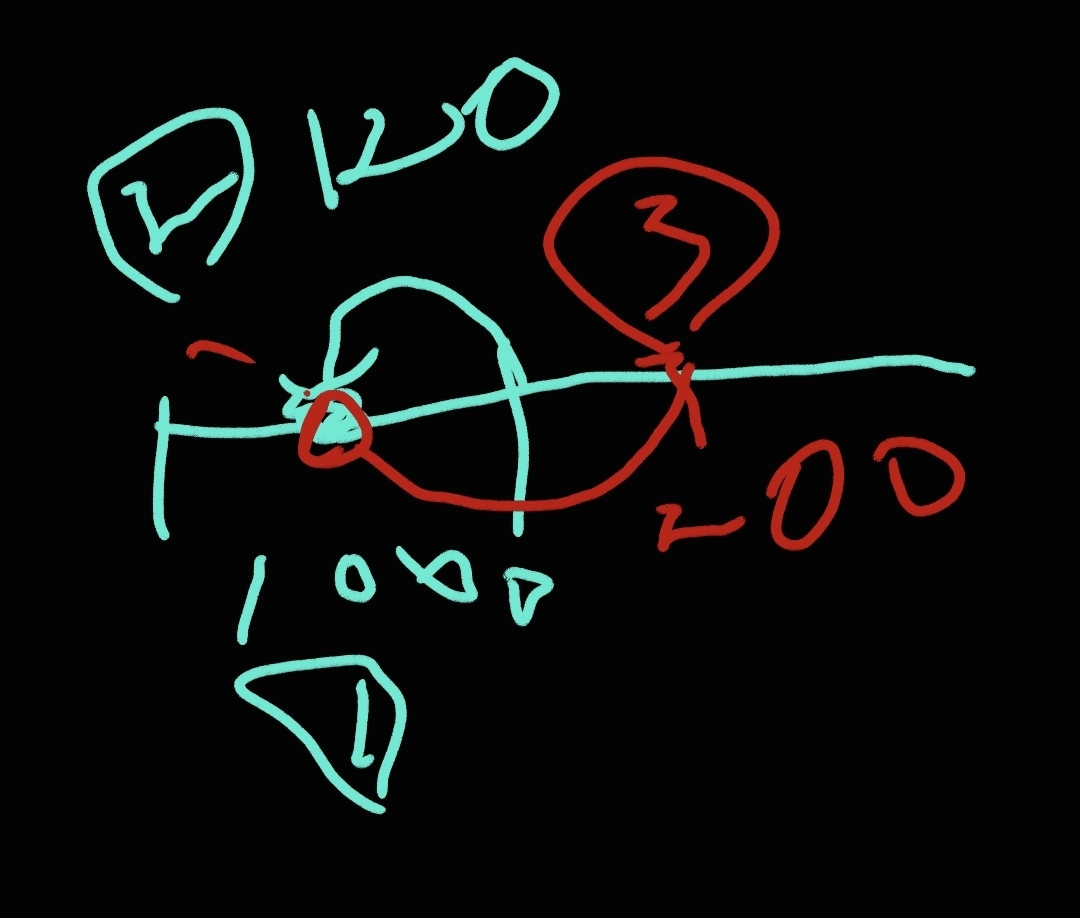

•먼저 위의 1번처럼 S를 1개 접는다.

•1000(1번)가고 반대로 120(2번) 그리고 다시 200(3번)을 마킹한다.
•2번과 3번 지점을 30도로 시카고밴더 22홀에 넣고 2번 접는다.

●나머지 또 다른 2개를 동일하게 접으면 3개가 접어진다.
•이 상태로 배열하면   평행하게 배열하기가 곤란하다.
•해결 방법은?
•간단하다. 처음 길이를 다르게 하여 평행을 유지 시켜주는 것이다.

●그러면 처음 길이를 어느 정도 주어야 될까?

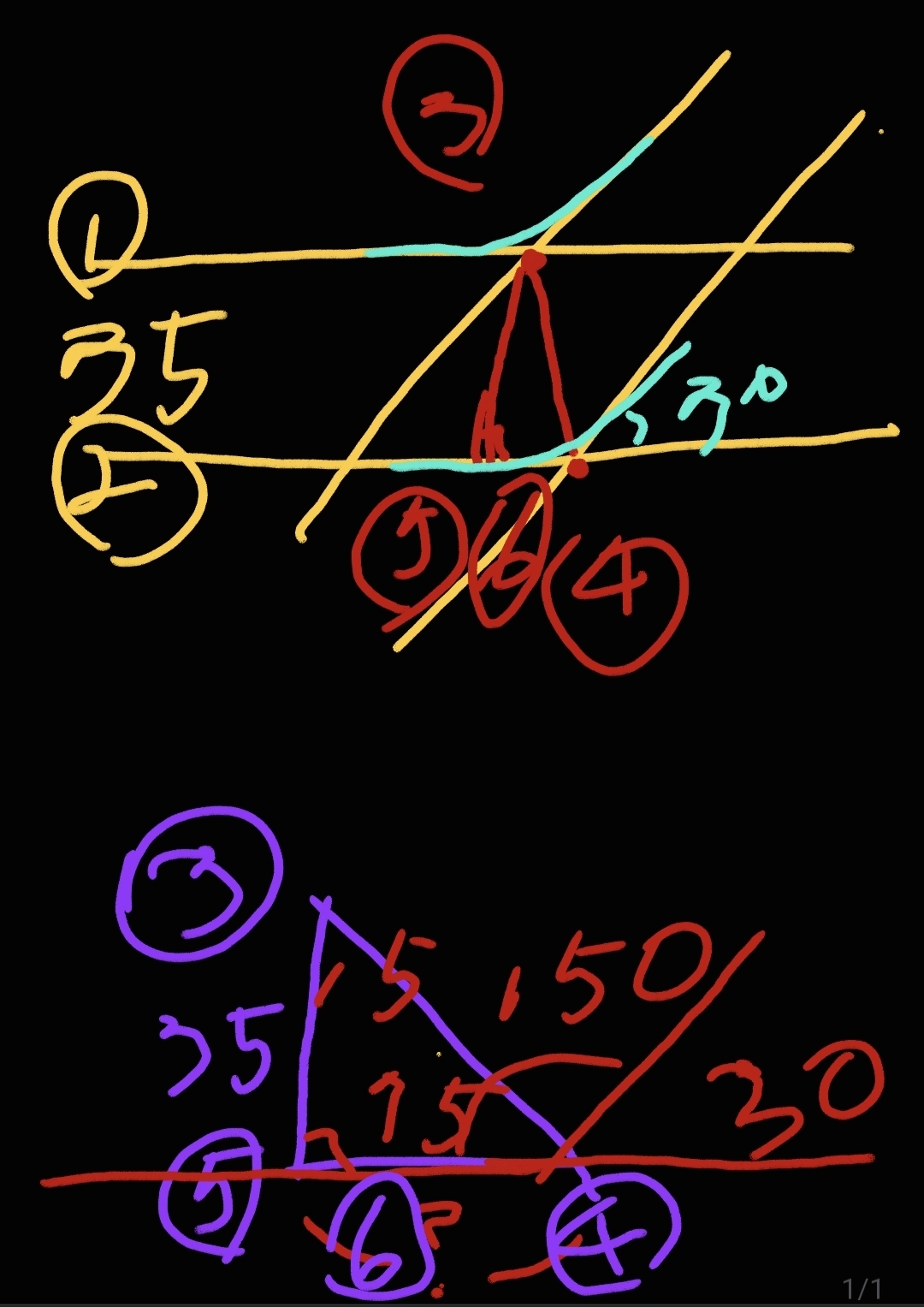

•일단 s를 30도, 높이 100으로  2개를 접어서 세운다고 보자.

•1번 배관과 2번 배관의 간격을 35로 준다고 생각하자.
•위에처럼 35간격으로 평행한 2개의 것이 서로 30도로 만나서 지나가게 한다.
•1번 배관과 2번 배관의 라운드 중심을 각각 3번 4번으로 잡는다.
•3번에서 수직으로 한 선(5번)을 긋는다. 이 선의 간격은 배관 사이의 간격인 35이다.
•또한 3번 4번 5번으로 이루어진 삼각형의 높이가 된다.
•5번에서 3번 사이의 간격인 6번이 우리가 지금 구해야 하는 값이다.
•즉, 이 길이 만큼 치수를 길게 해 주어야 1번과 2번의 배관이 30도로 평행하게 계속 진행을 하는 것이다.

●이제는 6번의 길이를 구하자.
•먼저 배관을 30도로 접었으니
•그 반대각은 180-30 하여 150도이다.
•3번에서 4번까지 선 즉, 배관 라운드 센터의 2지점은 150도를 이등분한다.
•그러므로 3번4번5번의 각은 150÷2=75도이다.
•삼각형 전체각은 180도이다.
•한 각은 75도 한 각은 90도 나머지 한 각은?
180-75-90=15도이다.

●우리가 구하는 값은 15도의 밑변 값이다.
•여기서 보는 바와 같이 트레이를 접을 때와 동일하다는 것을 알 수가 있다.
• 이  값만큼 치수를 늘려 주어야 2개의 배관이 평행하게 나란히 진행하게 된다.

●그러면 15도의 밑변 값을 구하여 보자
•높이(배관 사이의 간격)이 100일때 27정도이다
•높이 즉 배관 사이의 간격이 35이므로
배관 사이 간격 35-->27×0.35=9.45
배관 사이 간격 40-->27×0.40=10.8
배관 사이 간격 50-->2727×0.5=13.5

●위에서 보는 바와 같이 약 10정도이다.
•정확한 치수는 아니다. 배관 사이의 간격은 35에서 40정도로 하고 배관을 하나씩 늘릴 때마다 처음 길이에서 10을 더해주면 된다.
•그리고 배관을 접은 후에 배관 간격을 조절하여 배열을 하면 보기 좋게 된다.

●그러면 다시 제일 위에 그림에서 2번 배관을 접어 보자.

•위에처럼 2번째 배관은 처음길이 1000에서 10을 더한 1010으로 잡아준다.
•1010에 마킹(1번)
•반대로 120마킹(2번)
•여기서 200마킹(3번)

•2번과 3번 지점을 30도 시카고밴더로 접으면 된다.

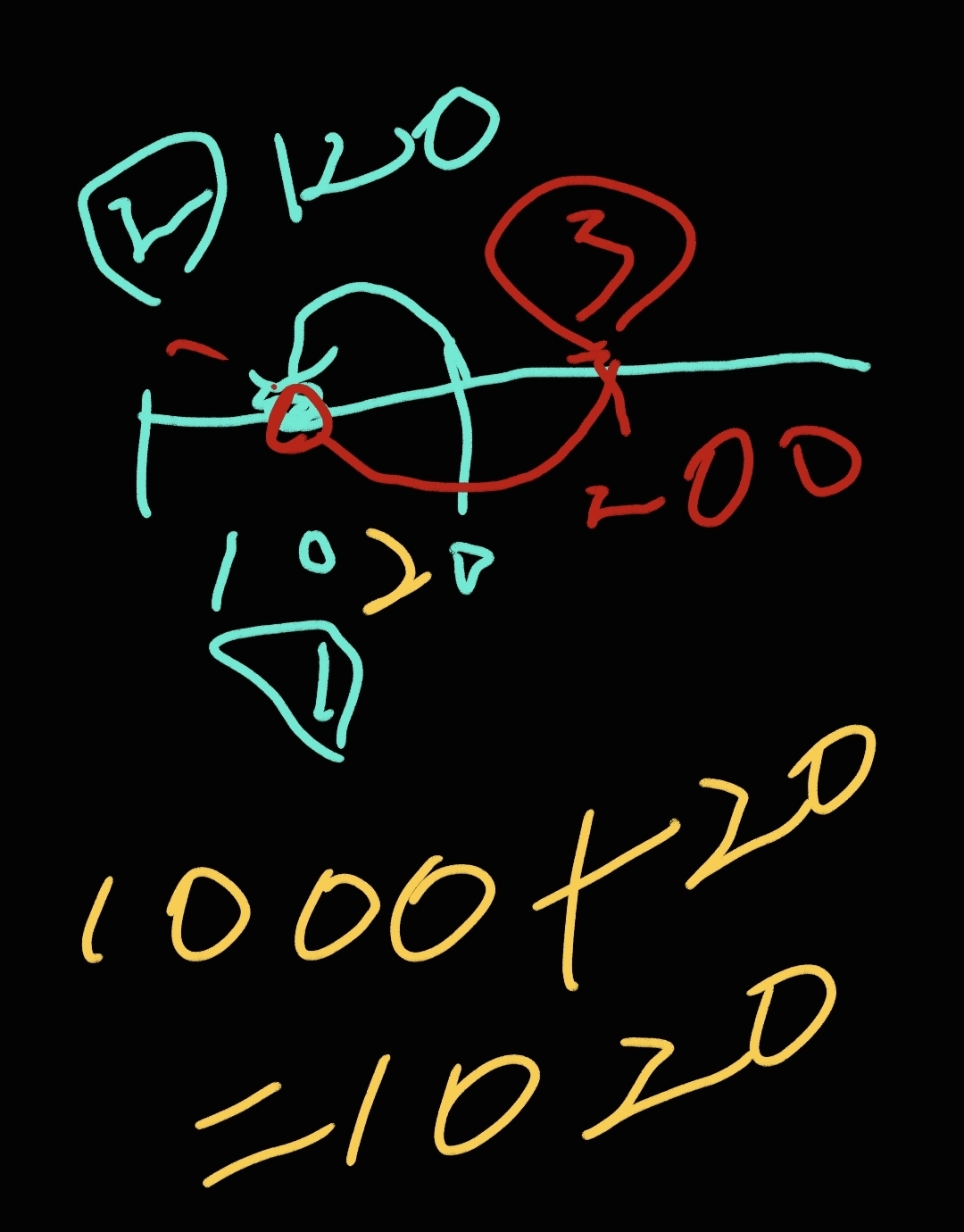

●그 다음은 제일 윗 그림에서 3번 배관을 접어보자.

•동일하다.
•다만 처음 길이를 1000에서 20을 더한 1020으로 잡으면 된다.

●위에처럼 30도로 s접은 여러 배관을 접을 때에는 처음 길이에서 10을 더하여 주면 된다.
• 이 때의 배관과 배관 간격은 35에서 40사이이다.

●처음 굴곡이 out인 방향으로 배열할 때 10씩 더하야 준다.
●처음 굴곡이 in인 방향으로 배열하려면 10씩 빼주어야 한다.

●이렇게 16스틸파이프로 S를 3개 접어서 평행하게 배열하기를 마무리한다.
