트레이 옆에서 250 나오고 바로 아래로 노말 1500 다시왼쪽으로 노말 1400×3개 22배관 작업

•트레이 옆에서 250 나오고 바로 아래로 노말1500 다시왼쪽으로 노말 1400×3개 22배관 작업이다.
•22배관 3개를  2번 노말 접어서 50간격으로 배열하는 것이다.

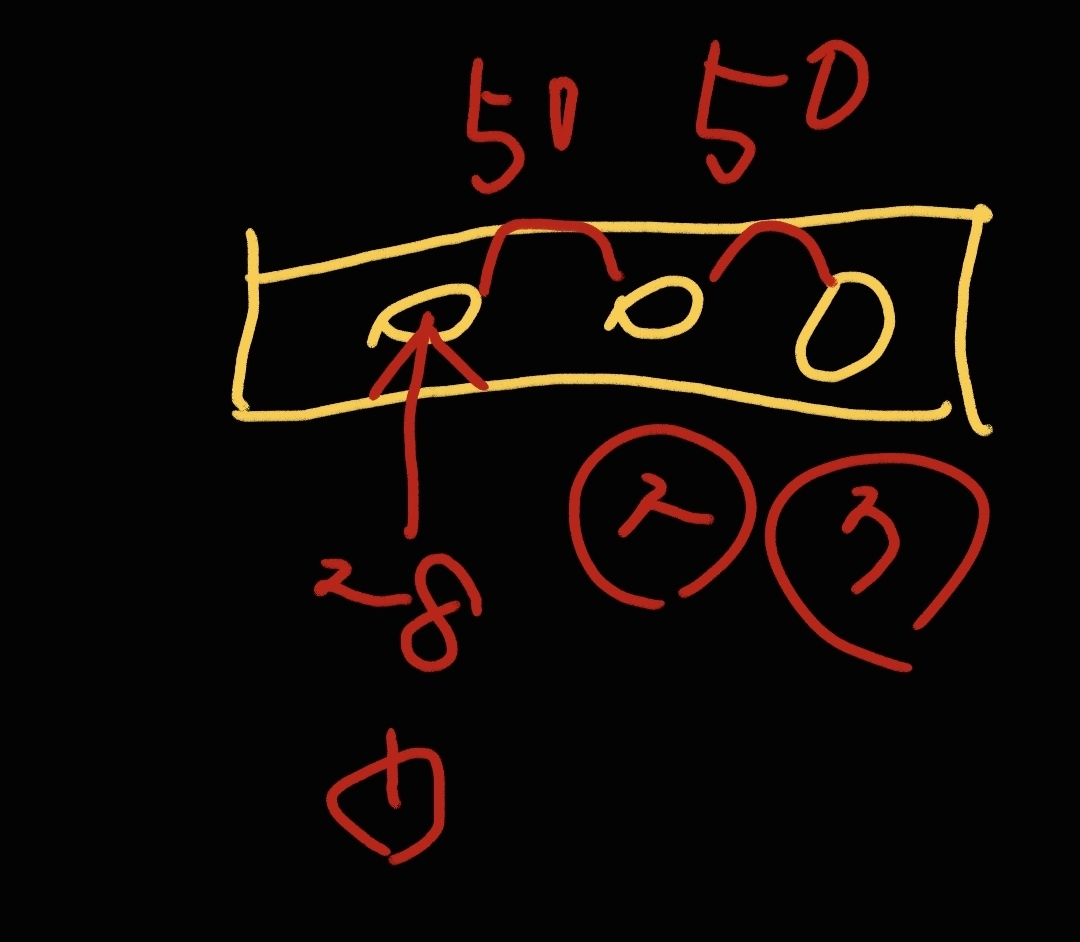

•먼저 트레이 옆면에 50간격으로 28홀쏘로 타공한다. 배관이 22이므로 타공은 22보다 조금 큰 홀쏘로 타공을 한다.

•다음은 배관을 접는다. 3개를 같이 배열하는 것이므로 서로 겹치지 않게 약간의 길이를 조절하여 배관 사이 50을 유지하도록 해야 한다.

•트레이에서 나오는 250은 동일하게 한다. 배관과 배관 간격은 50으로 한다.

•두번째 노말로 떨어지는 부분에서는 배관과 배관 간격 만큼 길이를 더하여준다.
•위에처럼 1500,1550. 1600으로 한다.

•왼쪽으로 노말 치수도 배관과 배관 사이 간격 50을 더해 주어서  말단부분이 일직선이 되게 한다.

•1400,1450,1500이 된다.

●배관을 접어보자.

•먼저 전체 길이를 재단한다.
•시카고밴드 22노말 1번 접으면 70이 늘어난다. 그러므로 70을 빼 준다.
•노말 2번을 접어야 하므로 70+70=140을 빼 준다.

•1번 배관
250+1500+1400-140=3010

•2번 배관
250+1550+1450-140=3110

•3번 배관
250+1600+1500-140=3210

●3010,3110,3210으로 22배관을 재단하고 나사산을 낸다.

•먼저 250가고 반대로 215(22기본노말 값)가서 마킹하고 여기를 시카고밴드로 노말을 접는다.
•동일하게 3개를 접는다.

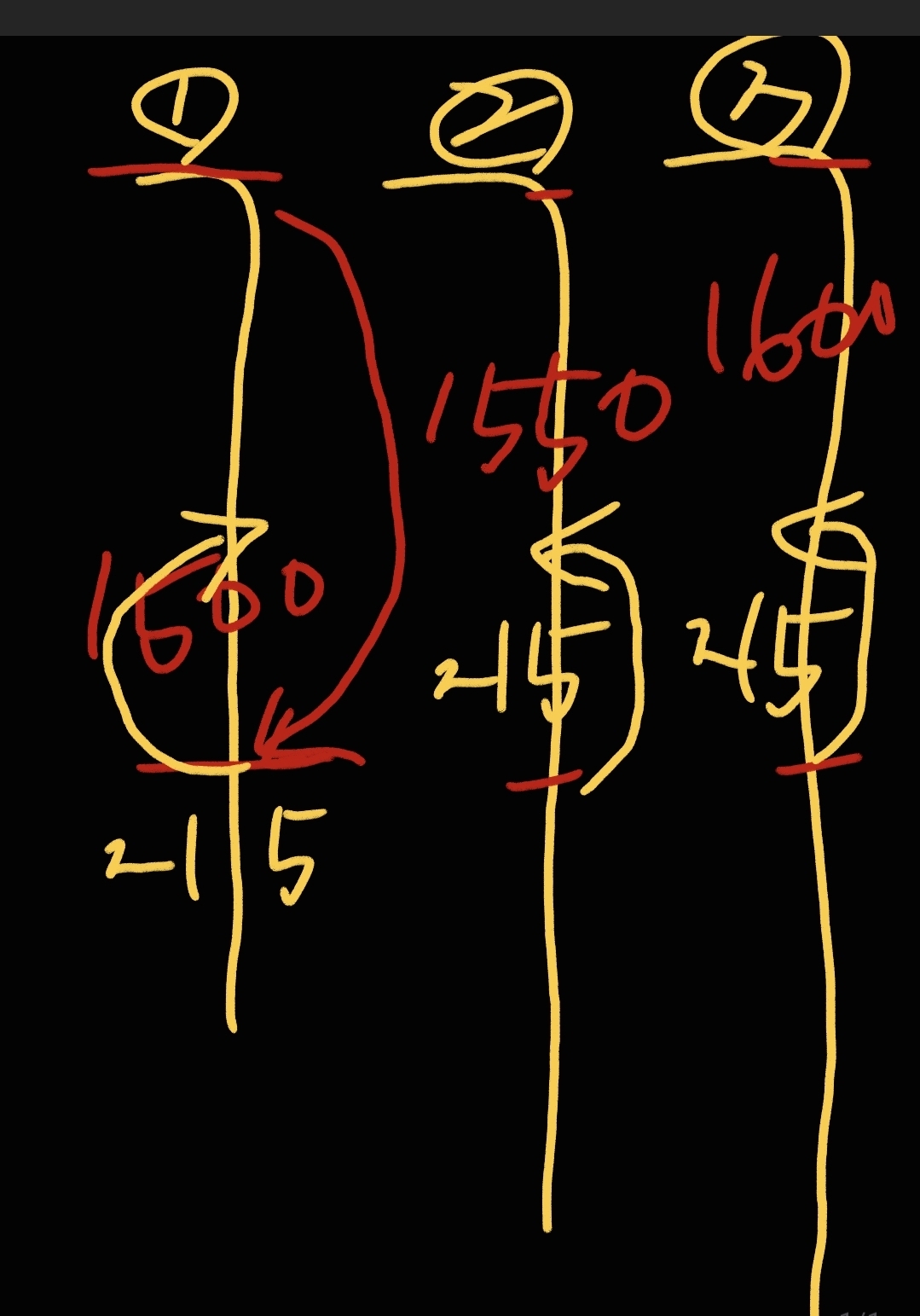

•다음은 2번째 노말을 접는다.

•1번 배관을 1500가고 반대로 215가서 시카고밴드로 노말을 접는다. 215는 시카고밴드 22의 기본노말 값이다.
*노말 접을 때 배관 방향을 잘 맞추어야 한다. 반드시 주의. 확인하자.
•2번 배관은 1550 그리고 반대로 215
•3번 배관은 1600 그리고 반대로 215

●이렇게 하면 마무리가 된다.
•노말 배관은 배관과 배관 사이 간격만큼 치수를 더한다.
•전체 길이  노말을 1번 접을 때마다  70뺀다.
•시카고밴드 22배관의 기본 노말 값은 215이다.
