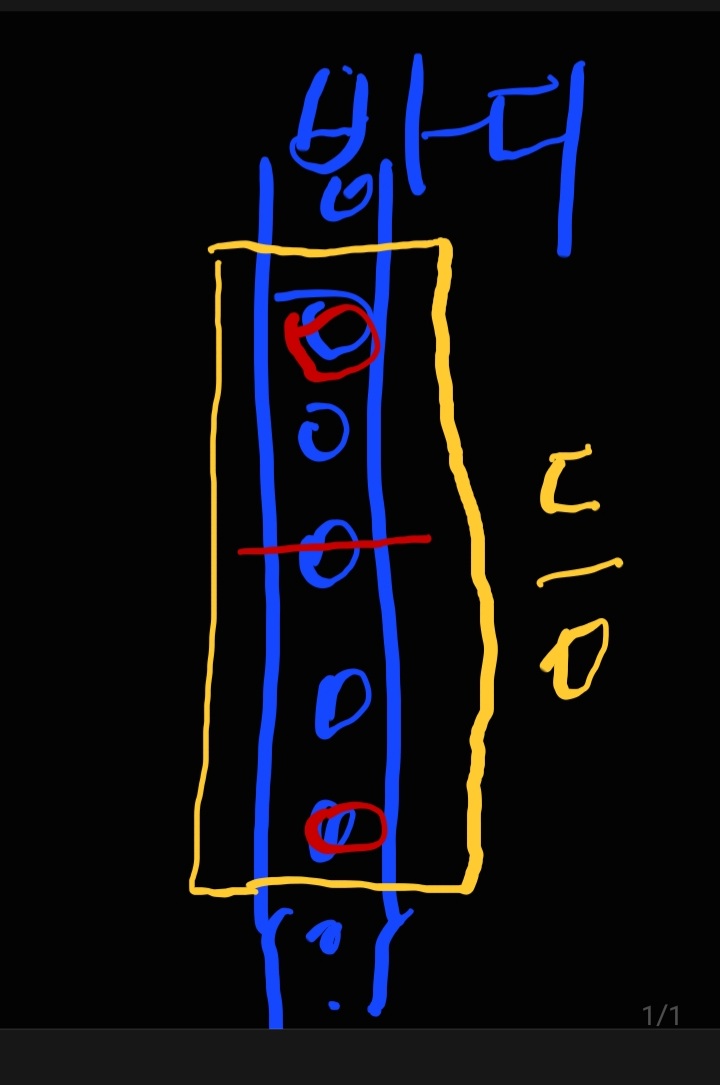

*RaceWay 레이스웨이(R/W) 바디를 재단할 때 등기구의 등 구멍이 바디의 구멍에 맞추어서 해 주어야 한다. 그렇지 않으면 등 구멍을 모두 22홀쏘로 뚫어야 한다. 등 구멍을 등 간격에 맞게 재단하는 방법을 보자. 먼저 등기구는 아래처럼 위치한다.
*레이스웨이(R/W)의 바디에는 구멍이 있고 위에서 톡 때리면 떨어져 나가며 구멍이 생기도록 되어져 있다. 바디 처음에서 첫 구멍까지는 100 그 다음부터는 200 간격으로 마지막 구멍에서 바디 끝까지는 또 100이다.
등센타 구멍에서 앞으로 두 칸 (즉 400) 뒤로 두 칸(400)에 구멍을 내고 금구로 등기구를 부착한다. 등센타가 바디의 구멍에 위치해야 한다는 것이다.
*등센타가 바디의 구멍에 위치하도록 재단하는 방법을 알아보자.
*가장 기본적이고 단순한 방법부터 보자

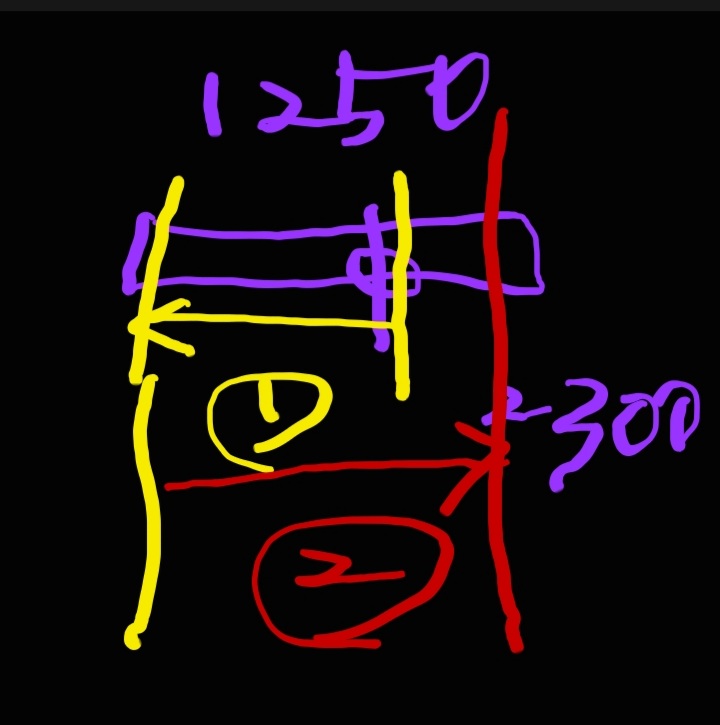

*등기구 구멍의 센타까지 거리가 1250이고 전체 바디 길이가 2300이라고 하자
*1번처럼 등기구의 등센타 구멍까지의 치수1250을 바디의 어느 구멍에 맞추고 줄자의 0 부분에 선을 긋고 잘라 줍니다. 그러면 등센타의 치수는 바디의 어느 구멍에 위치하게 됩니다.
*그 다음은 2번처럼 잘라낸 부분에 줄자를 걸고 전체 길이 2300에 선을 긋고 다시 한 번 더 재단을 합니다.
* 이런 방법으로 재단하는 방법이 가장 쉽고 단순하고 정확합니다.
*또 다른 방법을 봅니다.
*등센타 치수를 200배수로 분해 합니다.
*1250= 1200+50
*여기서 200배수하고 나머지만 봅니다.
*나머지가 100이하 이면 100-나머지
*나머지가 100이상 이면 300-나머지합니다
*위에서 1250의 나머지는 50, 50은 100이하 이므로 100-50=50
*그러므로 처음에서 50을 잘라냅니다. 그러면 등센타까지의 치수는 바디의 어느 구멍에 위치하게 됩니다.
* 그 다음은 똑 같습니다. 전체 길이를 재고 잘라주면 됩니다.
* 그럼 등센타까지의 치수를 다르게 해 봅니다
*등센타까지가 1585라고 해 봅니다.
1400+185
185는 100이상이므로
300-185=115
그러므로 처음에서 115를 자르고나서 전체 길이를 잘라 주면 됩니다.
*등센타까지가 1475라고 해 봅니다.
1400+75
75는 100이하 이므로
100-75=25
그러므로 처음에서 25를 자르고나서 다시 전체 길이를 잘라 주면 됩니다.
*등센타까지의 치수가 1700이라고 해 봅니다.
1600+100
100-100=0
그러므로 자르지 않고 그냥 전체길이를 재고 재단을 합니다.
