●수직엘보(버티칼 엘보) 지지대 보강 작업이다.

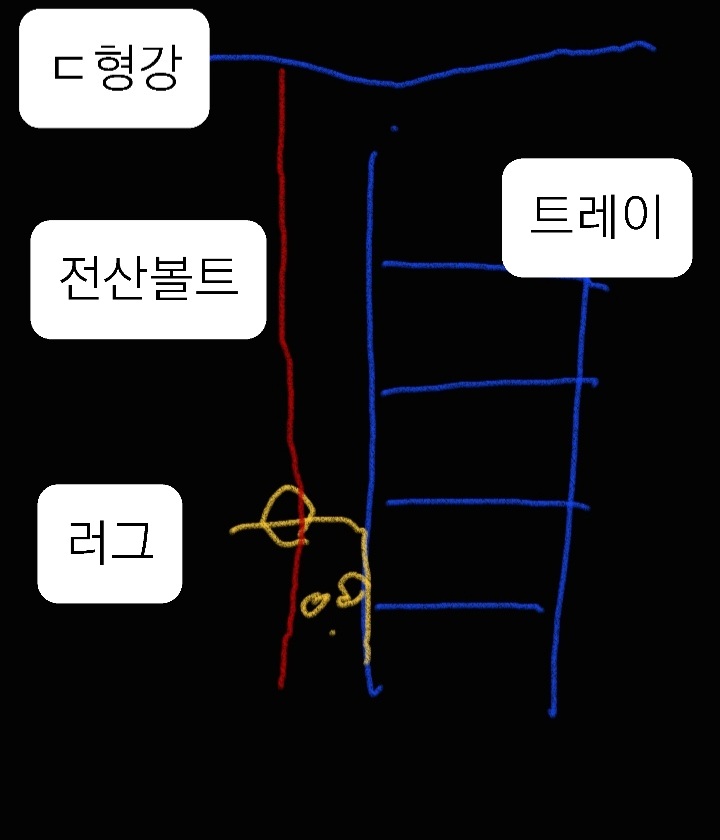

*높이 1650의 수직 엘보가 이미 설치되어져 있고 홀다운클램프까지 결속되어져 있다. 위에서 아래로 떨어지는 트레이 양쪽에 ㄱ러그를 부착하고 연부 전산볼트 체결하여 고정하여 주는 작업이다.
*먼저 위에 ㄷ형장을 가로로 쭉 된다. 수직 트레이 옆 면 중앙의 위치를 정확하게 잡아 ㄷ형강에 마킹하고 타공을 한다. 타공은 충전식 유압 펀칭기를 사용하여 펀칭한다. ㄷ형강에 타공을 하고 기존 설치된 ㄷ형강에도 타공하여 연부 육각볼트와 연부샹크 너트를 사용한다.
*러그는 ㄱ앵글 75×75×6t를 잘라서 만든 기성품을 사용했다. 트레이 부착면에 붙을 옆면에는 구멍 2개 있고 러그 윗면 연부 전산볼트를 끼워 고정할 구멍은 하나이다.
*러그를 수직엘보 in과 짧은 스트레이트 구간의 조인트 끝에서 250에 맞추어서 러그 구멍 2개를 마킹하고 타공한다. 타공은 드릴과 13mm 홀쏘로 한다.
*러그를 트레이바디 옆면에 부착한다. 홀다운클램프용 삼부 볼트와 너트를 사용하여 체결한다.
*타공해 둔 ㄷ형강에서 연부전산볼트를 내려 러그의 구멍에 끼운다.
