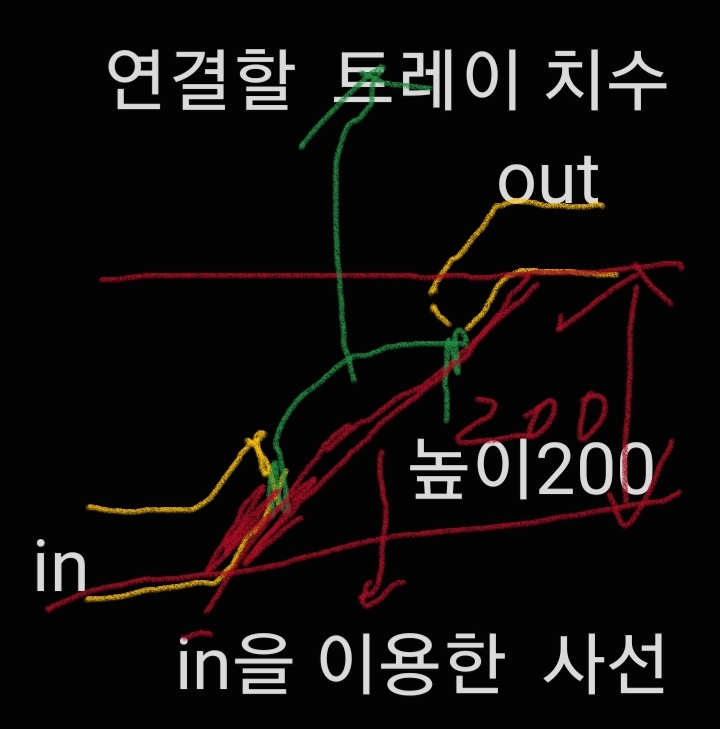

*15도 수직(버티칼) 엘보 in과 out 사이에 짧은 케이블 트레이(단칸)로 연결해 주어야 하는 데 그 치수를 재어 보자.
*15도이고 높이는 200이다. 버티칼 엘보15도 in과 out는 기성품을 사용한다.
*바닥에 200간격의 직선을 2개 긋는다.
*그 다음은 15도 각도로 사선을 하나 만들어야 하는 데 기성품이 15도로 정확하게 제작되어져 있다고 가정하고 그려보자.
* 먼저 버티칼 엘보in을 세워서 아래 직선 부분에 맞춘다
*그리고 사선으로 휘어져서 위로 올라가는 부분에서 직선을 찾아서 사선을 하나 긋고
*그 사선을 연장하여 길게 사선을 그으면 된다.
*기성품이 15도로 제작되었다고 보고 한 작업이다.
* 그러면 200높이의 2개의 직선과 15도의 직선(사선)이 만나게 된다.
*버티칼 엘보 in과 out을 직선과 사선에 맞추어서 올려준다. 이 때에 사선 부분의 버티칼 엘보 in out이 직선이 되도록 뭔가를 두고 맞추면 좋다.
* 사선 부분 버티칼 엘보in의 끝단에 마킹, out부분의 끝단에도 마킹한다.
*마킹한 부분 사이의 치수를 잰다.(480이었다)
*측정한 치수(480) 만큼 케이블 트레이를 재단하여 버티칼 엘보 in과 out 사이에 끼워서 연결하면 15도 버티칼(수직) 엘보 세트가 완성된다.
*다른 버티칼 엘보의 단칸도 방법은 동일하다.
