90도수직 엘보(버티컬 엘보)의 행거 위치는 50,450,50 단관 길이는 레벨 차-900.

*케이블 트레이(cable tray)의 행거를 걸고 90도 수직 엘보를 설치하는 작업이다.

*2단 케이블 트레이의 행거를 잡아 준다. 버티컬 엘보의 처음 목은 이미 작업을 끝낸 상태이고   90도로 올라가서 또 다시 목을 잡아 주어야 한다  수직 엘보는 트레이 수직 구간에  러그를 달아 주어야 한다.

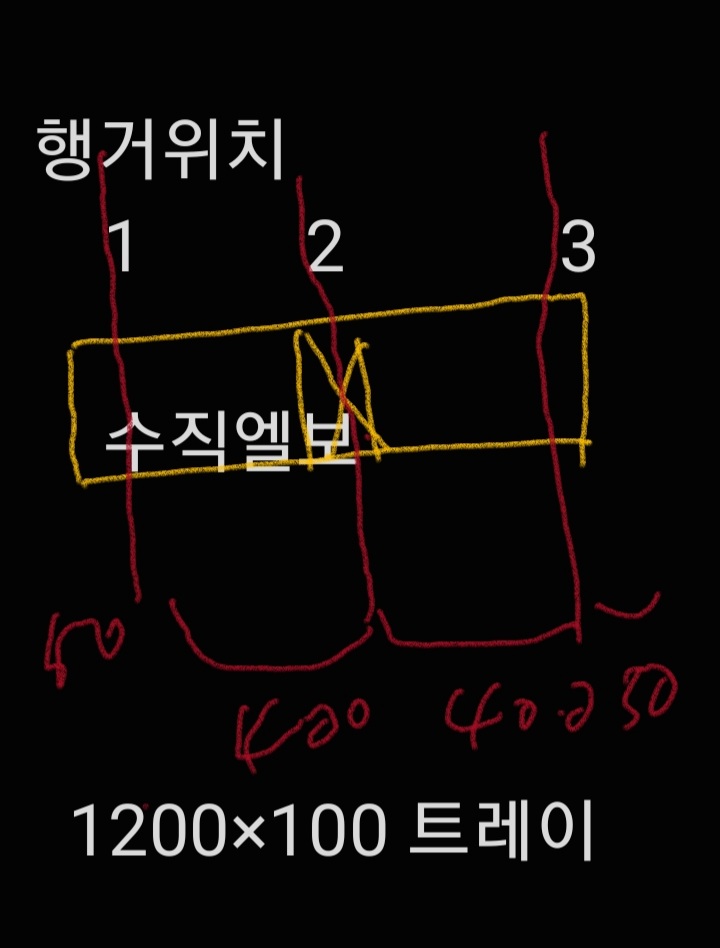

*행거 위치를 잡아보자. 수직 엘보의 시작점에서 50에 첫 목 위치, 센터 즉 50에서 400 띄고 수직 러그 잡아줄 위치,반대 쪽에서 50에 마지막 목 위치이다. 센터 450에 한 점 처음과 마지막에서 50에 각 각 1점이 위치이다.

*수직엘보의 센터(450)에서는 수직 스트레이트 트레이 옆에 러그를 달고 전산볼트를 내려서 잡아 주어야 한다

*수직 엘보의 행거는  이렇게 3을  잡아준다.(50 ,450 ,50)

*다음은 단관의 치수를 보자.
*사실 도면에도 이 치수는 나오지 않는다. 다만 레벨만 표시될 뿐이다.

*1200×100 수직엘보in의높이는 500,out의 높이도 500이나 레벨은 아랫면이므로 100을 빼서 400이라고 한다
*in,out의 합은  500+400=900이 된다.

* 단관의 길이는 레벨차에서 -900을 하면 된다.

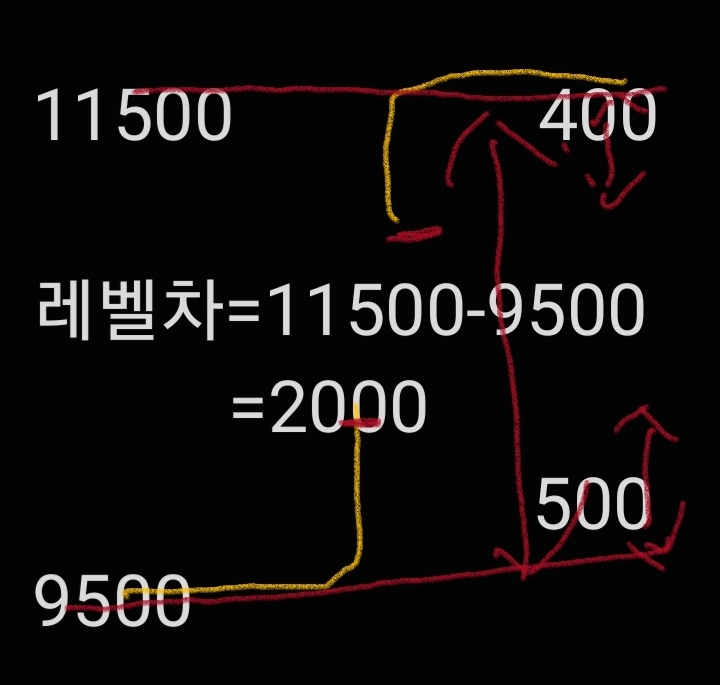

*위의 사진처럼 레벨차가 2,000이라면 단관의 치수는
2,000-900=1100이 된다.

* 1200×100 수직 엘보의 단관은 레벨차-900이다

*수직엘보 in+수직 단관 1,100+수직엘보를 조인트로 연결해 주고 목 부분에 홀다운클램프를 체결하고 수직 트레이 1100 옆에 러그를 양 쪽으로 달고 위에서 전산볼트를 내려서 러그와 체결하면 수직엘보 구간은 마무리가 된다.
