*레이스웨이 결선 작업 시에 사용하는 와이어 커넥터(wire connector)의 사이즈를 보자.
*보통은 3방 조인을 한다. 펜치로 피복을 벗기고 쥐꼬리결선을 한다.
*꼬아진 케이블을 10정도 심선을 남기고 자른다.
*와이어 커넥터를 손으로 돌려 끼운다.
*절연테이프로 와이커넥터와 케이블을 경계부분을 감아준다.
*결선 시에 사용하는 와이어 커넥터의 사이즈(크기)를 봉투를 보고 기록해 둔다.
*JOWC20(part number)
4mm²×3 황색 yellow
*JOWC35(part number)
4mm²×3/2.5mm²×1 적색red
*JOWC55(part number)
4mm²×4 청색blue
*JOWC80(part number)
4mm²×5 회색gray
*지금 우리 현장에서는 보통 2.5mm²(SQ) 3가닥을 꼬고 난 후에 적색 와이어커넥터를 손으로 돌려끼운다.
*2.5×3=7.5mm²
*황색을 사용해도 되는 사이즈다.
*황색 <적색 <청색 <회색

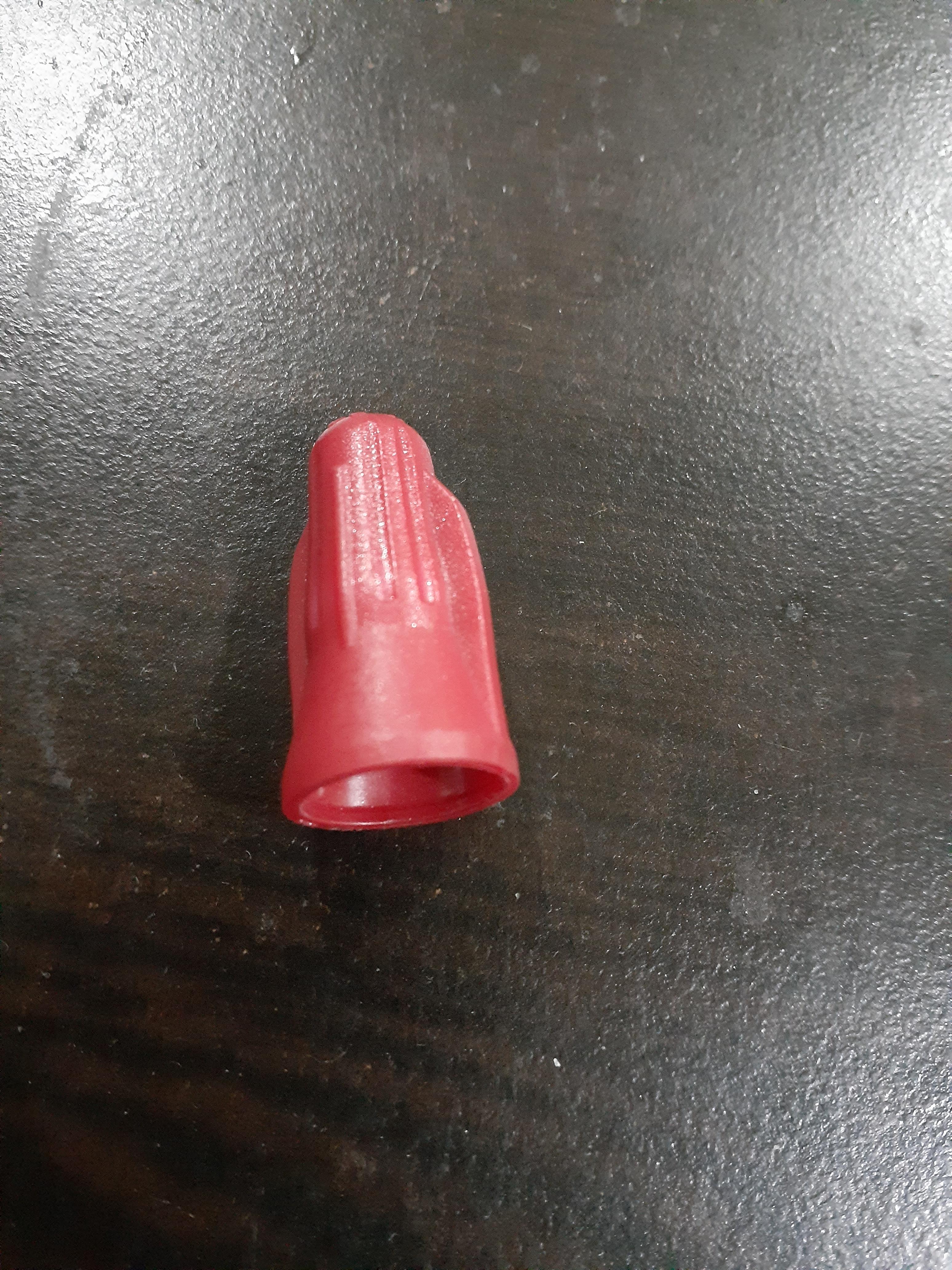

*우리 현장에서 가장 흔한 와이어 커넥터는 적색이다.웬만한 것은 이것으로 하면 된다.
