라인테이프로 벽체타공 부위 마킹하기,상하좌우 간격 각 각 50

*케이블 트레이가 벽체를 통과하여 지나간다. 이미 벽체 작업이 되어져 있으니 벽체를 타공하여 지나가야 한다.
*일반적으로 트레이를 벽체를 세우기 전에 작업을 하고 나면 벽체 시공을  할 때 통과하는 트레이 주위를 규정에 맞게 시공하여 준다. 그 부위 작업은 벽체 시공팀이 한다.
*지금처럼 벽체가 이미  되어져 있는 경우에는 트레이를 시공하는
팀이 타공 작업을 한다.
●벽체에 타공을 부위를 라인테이프로 표시를 해 보자.

*케이블 트레이(cable tray)규격은 1200×100이다

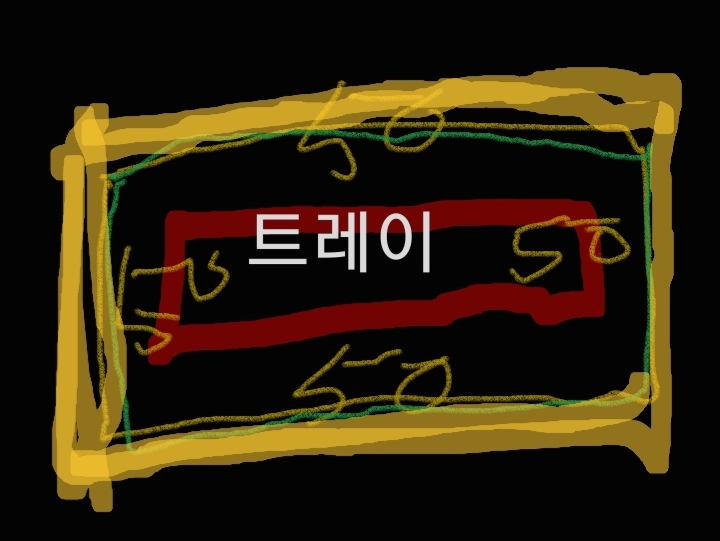

*타공 부위 마킹은  트레이를 기준으로 상하죄우 모두 50의 간격을 띄고 마킹하면 된다.
*먼저 레이저로 트레이의 앙카 라인에 맞추어서 좌쪽과 우쪽을 쏘고 T/ㄴ을  타고 올라가면 몇 군데 표시해 둔다.

*표시에 맞추어 긴 수평계로 쭉쭉  긋는다  연필로 한다.
*좌우는 1300이 된다.

*다음은 트레이 레벨에서 아래로 50 위로 150에 마킹을 하여 준다.
* 그러면 트레이 하단에서 50, 트레이 상단에서 50의 간격이 된다.
*마킹을 기준으로 긴 수평계로 수평을 보고서 쭉 옆으로 긋는다.
*그러면 1300×200의 직사각형이 만들어진다.

*직각사각형 바같쪽으로 라인테이프(보통 황색)를 붙여준다.
*참고로 라인테이프의 규격 48mm×30M이다. 일반적인  경우이고 규격이 다를 수도 있다.

*타공은 라인테이프 안쪽(내경)을 타공한다.

*이 작업에서 기억해야 할 것은 트레이 상하좌우로 각 각 50씩 간격을 준다는  것이다
