연접 작업(95SQ,50SQ) 시에 40을 따서 수직으로 맞추어서 수직으로 찍자

*판넬에서 접지를 올려 포설하고 트레이 위로 포설해 둔 모선접지에 연접하는 작업이다.
*트레이 위에는 95SQ 접지 케이블이 포설되어져 있다.
*판넬 위에 백호판(아크릴 판)을 해체한다. 십자드라이브나 8mm자동스패너를 사용하면 좋다
*대부분 판넬 위에는 3개(중간, 좌,우)
의 백호판이 있다.
*그 중 접지 케이블은 좌측이나 우측으로 들어간다.
*포설팀이 트레이 위에 95SQ접지를 포설해 두었다
*이제는 판넬을 열고 50SQ 접지케이블을 판넬에서부터 트레이 위로 올려서 포설을 한다.
*트레이 위에 연접하기에 가장 좋은 위치까지 올려둔다.

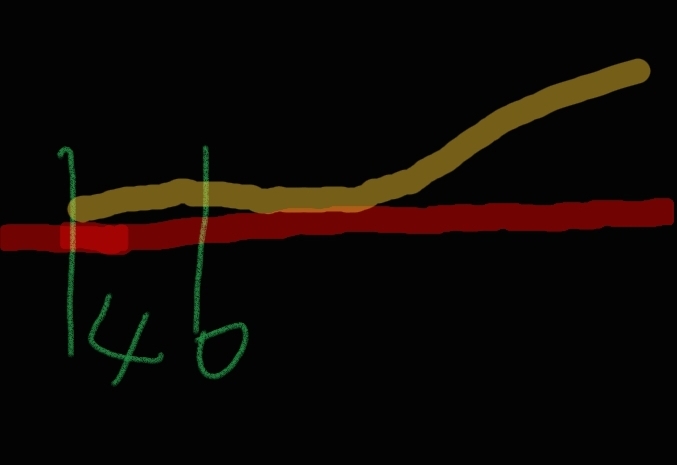

●연접은 각각 40씩 피복을 제거한다. 너무 많이 제거하지 않도록 한다.
*보통은 돌돌이를 사용하지만 공간이 협소하니 가위나 칼로 하는 편이 좋다. 돌돌이로 하면 케이블이 우는 경우가 많다.
*95SQ접지케이블 위에 50SQ접지를 올려서 아래에서보면 마치 하나인 듯하게 한다.
*슬리브는 95,50SQ c형 슬리브를 사용하고
*고마는 185 고마를 사용한다.
*95SQ 슬리브는 185고마로 50SQ는 120고마로 찍는 것이 적당하나, 그냥 185 고마로 찍어도 된다.
*찍는 횟수는 3번으로 한다. 센터 1번, 우측 1번, 좌측 1번 모두 3번을 찍어준다.
*찍을 때 압착기를 수직으로 세워서 찍는다.
*절연테이프 2회, 고무절연테이프 2회, 난연 테이프(상테이프)3회를 감아준다.
*연접한 위치에서 좌,우로 트레이 렁과 함께  케이블 타이(370사이즈)를 2시40분 방향(트레이 아래에서 보았을 때)으로 친다.

●연접 시
*40씩 피복 제거
*케이블 수직으로 놓아 하나인 듯하게
*50->120, 95->185 고마 사용
*절연테이프2회+고무절연테이프2회+난연 테이프(상테이프)
