외함 접지 단말에는 토오크를 치지 않고 2시40분 아이마킹으로 마무리 한다

*모선접지 케이블 95SQ가  트레이를 타고 쭉 흘러가고 있다. 판넬 안에 외함 접지도 95SQ로  연접하려고 한다.
* 먼저 판넬에 있는 아크릴 상판을 해체한다. 메인 케이블 입선을 위해 낙수방지대도 해체해 둔다.
*95SQ접지케이블의 길이를 재고 재단하여 둔다.
*95SQ접지 케이블을 판넬 안에서 트레이 쪽으로 쭉 올려 포설을 한다.
*외함접지는 모선접지에 연접하여 분기하여야 하므로 연접 작업하기에 적당한 위치까지 포설하여 둔다.
*케이블을 정리한다.
*연접한다.
*연접할 때 40mm까지 피복을 벗기라고 한다. 이대로 해 보았더니 좀 많이 벗겨졌다는 경향이 있다.
*어쨌든 연접 시에 피복을 벗기는 길이는 40이라고 말하고 있다.
*판넬 아래쪽에 있는 접지 단자대에 95SQ 외함 접지를 물린다.
* 95SQ터미널, 아이캡을 시공한다.

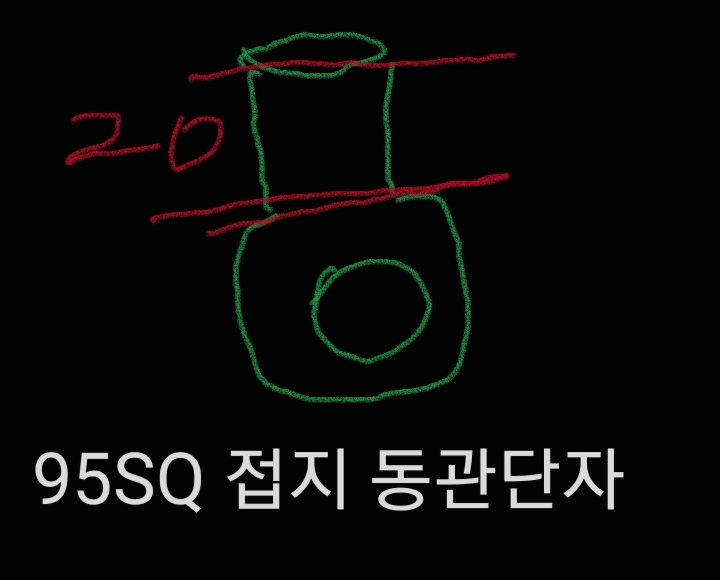

*95SQ  외함접지 시공 시에 외피는 20을 깐다. 20을 자로 재고 돌돌이와 칼 가위를 사용하여 피복을 제거한다.
*유압전동압착기와 95SQ 고마를 사용하여 95SQ동관 단자를 압착한다.
* 아이캡에는 점이 있는데 이것이 앞쪽으로 향하게 한다.
●이 때 토오크는 치지 않는다.
*아이마킹은 2시40분 방향으로 빨간색 페인트마카펜으로 한다. 이 색깔과 펜 종류는 현장마다 달라 보인다.

●접지 단말 작업 시에는  토오크를 치지 않는다는 것이 중요 내용이다. 아이마킹은 모두 다 한다.
