*35SQ×3C 케이블을 단말 작업 중에 열수축튜브에 대하여 본다.

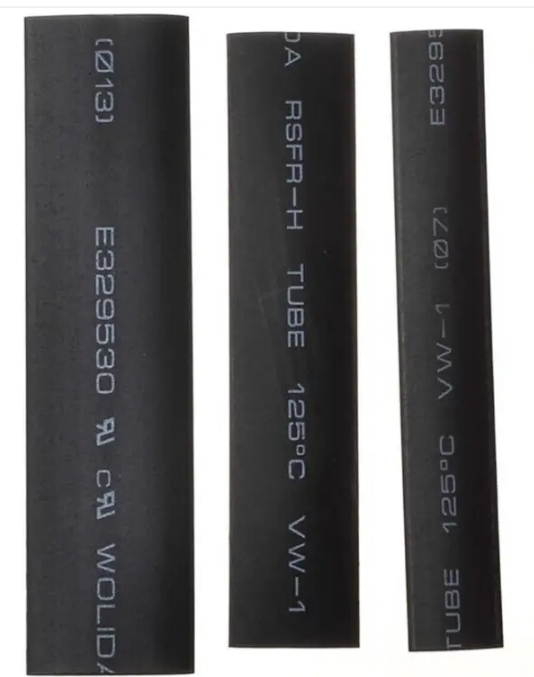

●위는 열수축튜브이다. 열을 가하면 50%까지 수축한다. 열수축튜브 지름이 30파이(mm)라면 케이블에 삽입하고 히팅건이나 라이터로 열을 가하면 15까지 줄어든다는 것이다. 모양도 깔끔하게 잘 나온다. 이것을 사용하지 않을 경우에는 절연테이프로 감아준다.

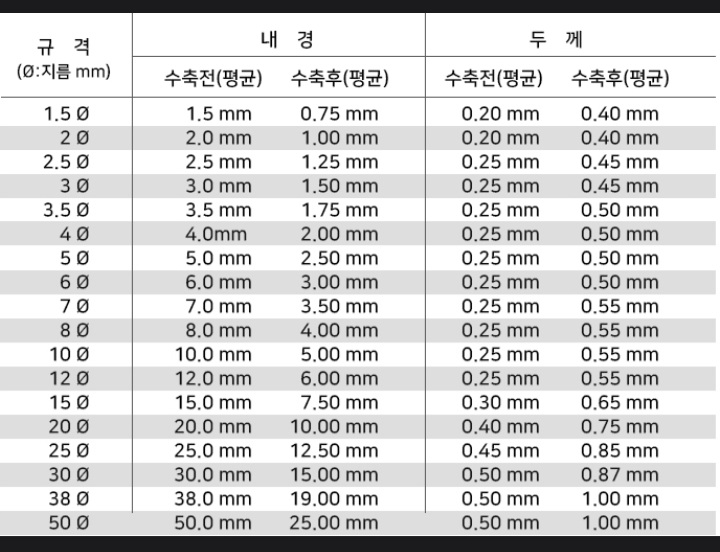

*사이즈는 다양하다. 아래 참고
*어떤 사이즈를 사용할 것인가는 케이블의 원지름을 측정하여 선택하면 된다.
●35SQ×3C 케이블을 외피를 제거하고 내용물을 제거했다
*분기된 3가닥과 외피 경계선에서 25+25하여 50이상을 절연테이프로 감아주라고 한다.
*실제적으로 현장에서는 50이상, 30+30하여 60을 감아준다.
*이 현장에서는 절연테이프 대신 열수축튜브를 사용하고 있다.
*역시 열수축튜브도 60mm를 가위로 자르고

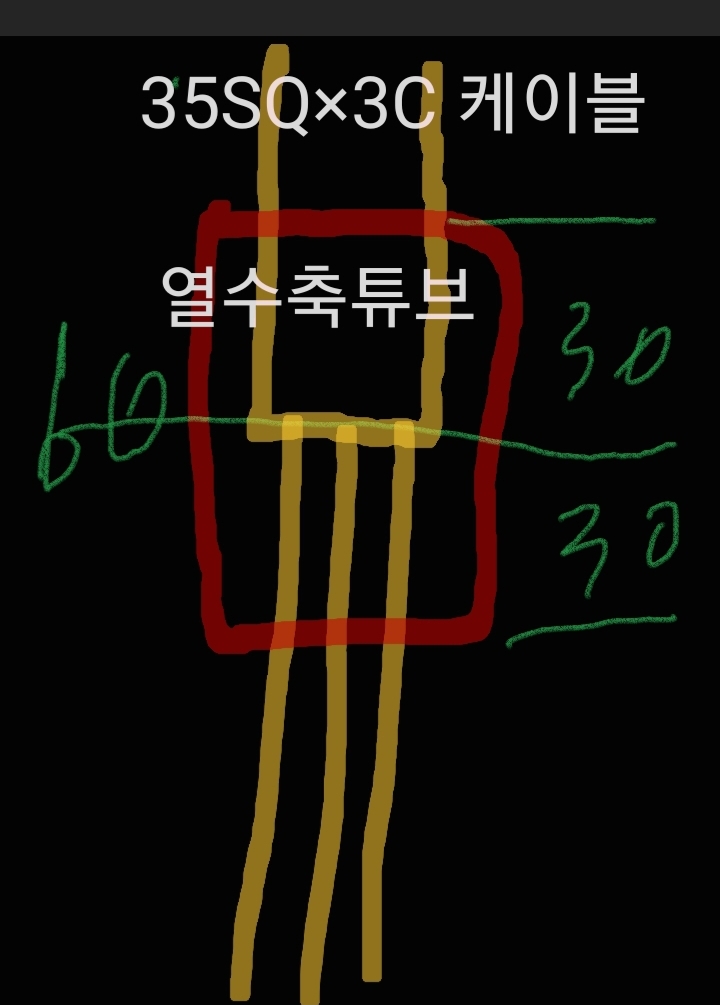

*피복 제거한 경계면을 기준으로 위 아래 각각 30이 되도록 센터를 잘 맞추어 삽입한다.
*히팅건으로 열을 열수축튜브에 가하여 주면 수축한다.
*현장에서는 그냥 라이터로 하고 있다. 히팅건이 없는가 보다.
*모양이 예쁘게 잘 나온다.
