95SQ+95SQ 모선접지 연접은 가 케이블타이-슬리브-케이블 타이 매듭으로 하자

*케이블 트레이 모선접지에 연접 작업을 하고 있다.
*모선 접지 연접 작업은 전기팀에서도 많이 하기도 하는 작업이다.

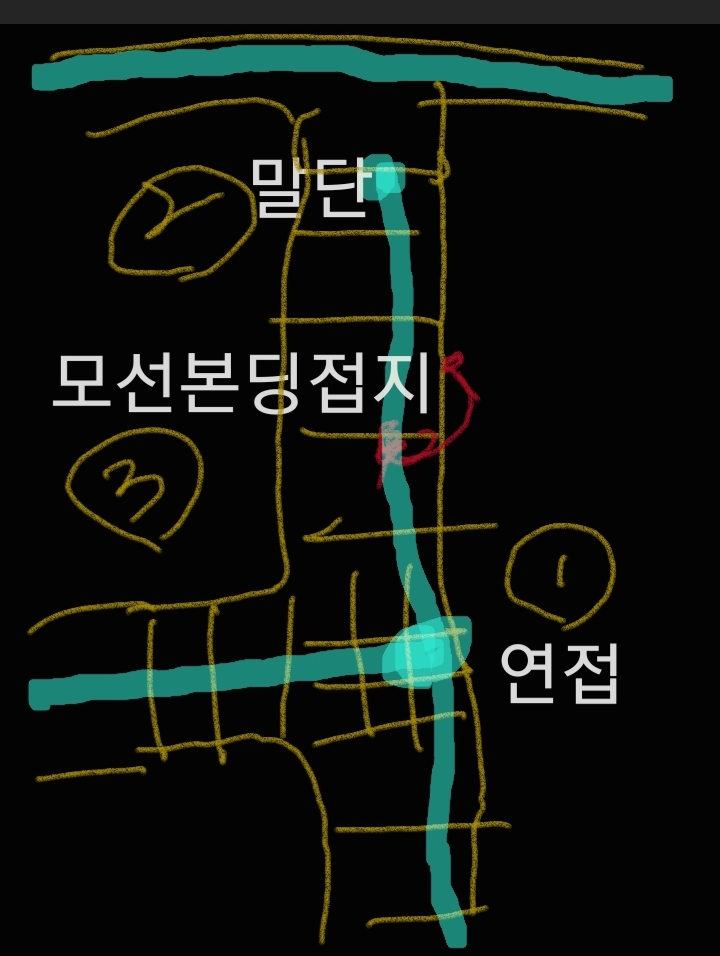

*도면에는 모선 접지에서 분기하여 트레이 조이너에 체결하는 것(모선본딩접지)과 말단 처리하는 것, 가로 세로로 만나는 부분에 연접하는 것이 있다 나온다.

*1번처럼 접지케이블이 만나는 경우에 연접한다.
*95SQ와 95SQ 케이블을 각 각 40씩 피복을 제거한다.
●그 다음은 95SQ-95SQ c형 슬리브를 삽입해야 한다.

*95-35/95-50의 C형슬리브(또는 B형슬리브)는 케이블타이를 먼저 치고 슬리브를 끼워도 슬리브가 잘 들어간다.

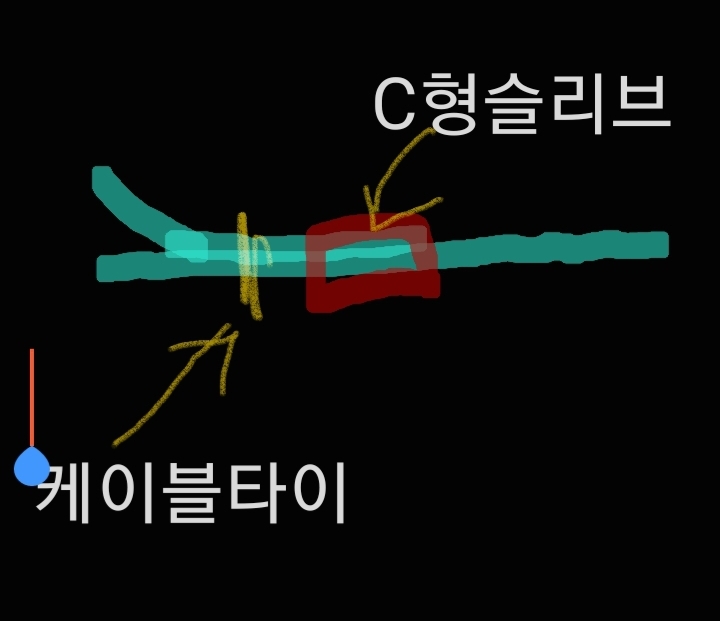

*그런데 95-95 C형 슬리브는 먼저 두 접지 케이블을  케이블타이로 살짝 묶어둔다(가 케이블타이)
*그 다음  C형 슬리브를 끼운다.
*이 때 케이블을 하나씩 삽입한다. 접지 케이블이 두꺼워서  2개를 한꺼번에  같이 슬리브를 끼우는 것이 어렵다.모선접지 케이블에 먼저 슬리브를 끼우고나서  연접할 접지케이블(짧은 것)은 옆에서  밀면서 슬리브에 끼워 넣어야 한다.
* 슬리브가 2 접지 케이블에 잘 끼우고나서 가 케이블타이를 꽉 묶는다.
*전동유압압착기에 185고마를 끼우고 압착한다.
*슬리브 중앙에 1번 양 옆으로 각 각 1번씩, 총 3회를 압착한다.
*절연테이프-고무절연테이프-상테이프(녹황색)를 감는다. 횟수와 방법은 현장마다 조금씩 차이가 있어서 문의하여 확인한 후에 시공하는 것이 좋다.
*연접한 부위, 앞 뒤로 트레이 렁과 함께 케이블타이를 친다.

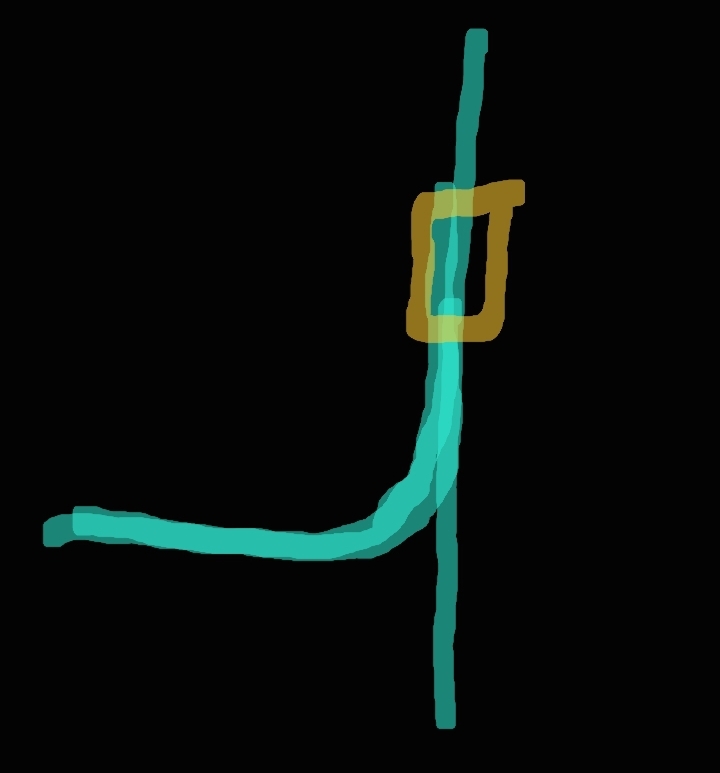

● 도면에는 1번처럼 표시 되지만 실질적으로 시공 시에는 접지케이블 하나는 직선으로 쭉 뻗어 있고 나머지 하나는 라운드져서 온다.

*작업하기 편하게 라운드 이후에 직선 구간에 시공을 한다.
*트레이 렁과 렁 사이 중간에 위치를 잡는다.
*두 케이블을 위.아래에 둔다.(옆으로 두는 경우도 있다.)
