*케이블을 입선하자.
*단말에서 L3단자에 회색케이블(L3) 항상 오도록 입선해 주어야 한다.

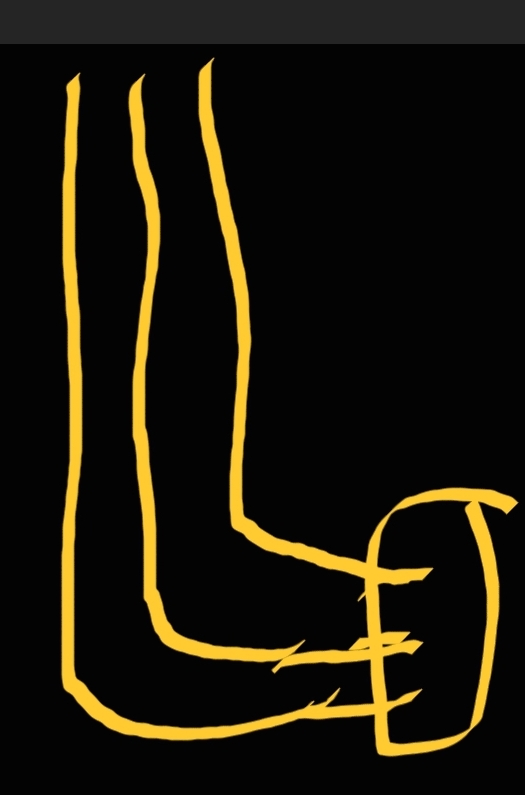

*판넬 위에서 아래로 입선하여 엘(L)자 벤딩 후에 단말을 하는 것이다.
*회색(L3)케이블이 단자대 3번, 판넬 위로갈 때는 왼쪽에 위치하게 된다. 항상 이렇게 판넬 안으로 들어오게 해야 한다.
*판넬 안에서의 케이블모양을 보자.
*1번에서 7번까지 있는 데 1번과 7번은 잘 사용하지 않는 편이다.
* 판넬 벽면에서 회색(L3)케이블은 항상 하단 왼쪽이다.
*삼각포설 윗단은 갈짝(갈색, 짝수)으로 외워두자.
*즉, 2번,4번, 6번은 갈색이 윗쪽에 위치한다.
*갈색:L1
*흑색:L2
*회색:L3
●판넬 위에서부터 케이블을 정리해 보자
*판넬 위에 2면 판넬 아래 1명 위치한다.
*판넬 위 1명은 보통 트레이 위에, 판넬 위 또 다른 1명은 판넬위 케이블 인입구에 위치한다.

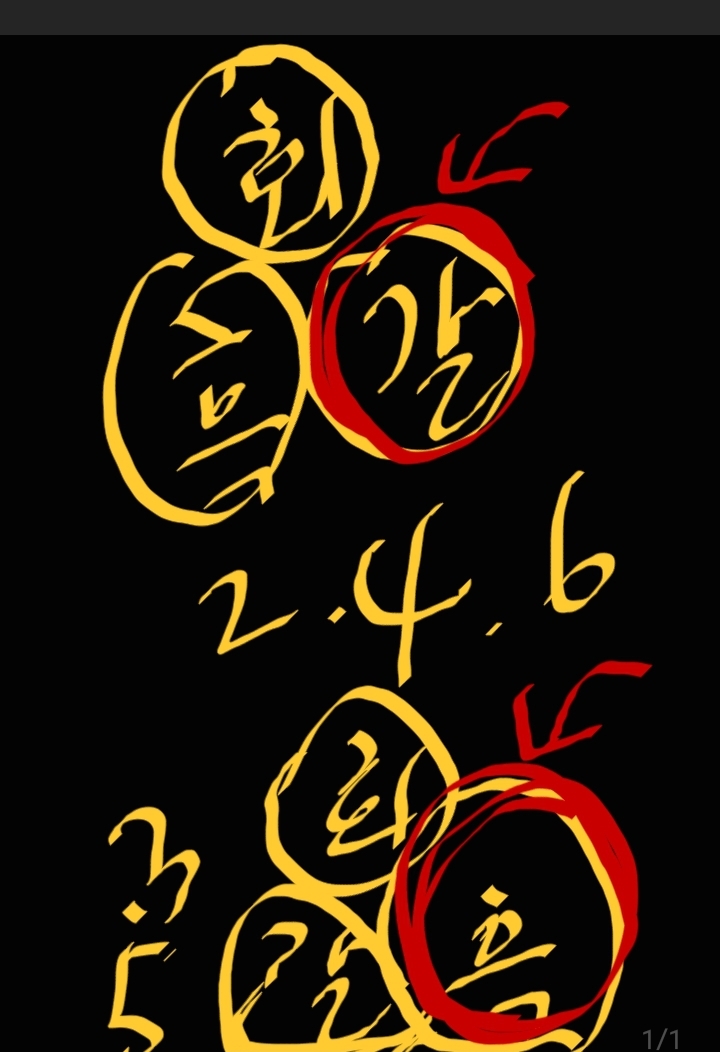

●트레이 위 수평구간에서 케이블은 회색(L3)이 삼각포설 위에 위치한다.
*짝수(2,4,6)번은 판넬 안에서의 회색 위치에 갈색이 위치 하게끔 케이블을 정리해야 한다.
*홀수(3,5)번은 판넬 안에서의 회색 위치에 흑색이 위치하게끔 정리하면 된다.
●위와 같이 삼각포설하여 오다가
*트레이 떨어지는 구간 즉, 90도 버티칼엘보 구간에서
*반시계 방향으로
*삼각형 중에서 1면을 비틀어 준다.
● 그러면 판넬 안에서도 제대로 케이블이 배열하게 된다.
●케이블 상의 배열이 마무리되면 이제는 케이블 타이로 정리를 하면 된다.
