3C케이블 220볼트 조인(결선) 시에 접지라인을 선택하고 기억하자.

*가설 케이블을 콘센트와 플러그를 만들고 플라스틱 조인트박스를 달고 3방조인(결선)하는 작업을 한다

*케이블은 6×3C이다.
*오징어줄등, CCTV 케이블 가설되어져 있다.
*여기에 콘센트와 플러그를 만들어 연결한다.
*중간에는 플라스틱 조인트 박스를 3개의 3C 케이블을 넣고 조인한다, 와이커넥터로 고정한다. 테이핑한다.

3C케이블에서 접지선을 잘 고려하자

●이러한 작업 시에 접지케이블을 잘 선택하는 것이 중요하다.

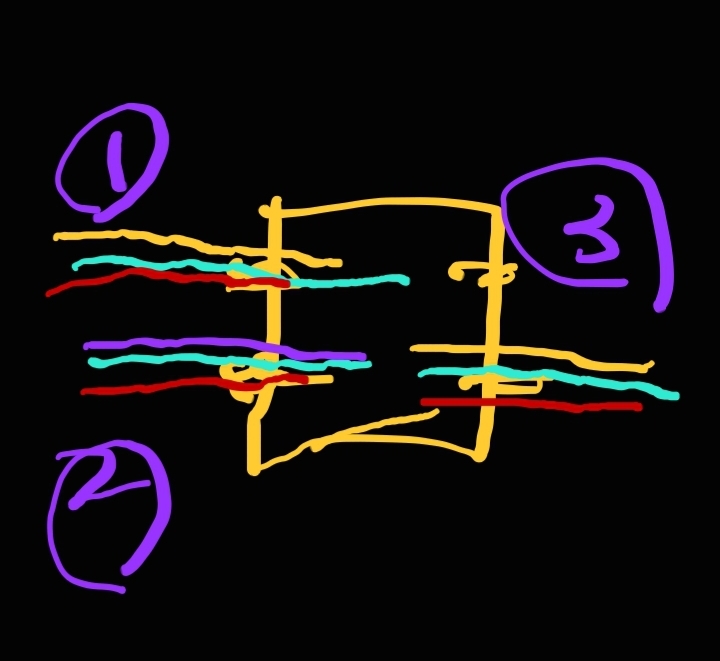

*위에처럼 3C케이블 3개를 3방조인(결선)하려고 한다.
*3방조인 시에 먼저 접지선을 잘 선택하여야 한다. 헤갈리면 안된다.
*접지선 외에 2가닥은 크게 문제가 되지 않는다.

●220볼트 교류라서 서로 바뀌어도 문제가 되지 않는다.

*3방 조인(결선)시에 먼저 접지를 3개 모아 조인(결선)한다.

*나머지도 되도록이면 색상을 잘 맞추어서 3방조인한다.

●와이어커넥터를 사용한다.

*와이어커넥터와 케이블경계선을 주위로 테이핑을 하여준다.

*이 테이핑에 대한 의견은 여러가지 이지만 삼성현장에서는 한다.
