라인체크 시에 ELCB(누전차단기)는 볼트를 풀어 케이블을 분리한다.

● 차단기의 종류
-누설전류를 감지할 수 있는 누전차단기(ELB)
-단락 및 과전류로부터 기기를 보호하는 배선용 차단기(MCCB)
-두 가지 기능이 함께 들어가 있는 ELCB

● 누전차단기 ELB(Earth Leakage Breaker)
-선로에 이상전류, 누설전류가 발생되었을 경우 트립이 되고
-과전류 시에도 차단기 트립된다
-기기 또는 선로에 누설전류가 발생되면 사람으로 하여금 감전피해를 줄 수가 있기 때문에 이를 방지하기 위해 누전차단기가 설치가 된다.
-누전, 이상전류, 과전류 등의 위험으로부터 보호범위가 넓은 편이다.

●배선차단기 MCCB(Molded Case Circuit Breaker)
-과부하, 단락 사고가 발생되었을 경우 차단기가 트립이 되면서 기기의 파손을 막아준다.
-회로 및 기기의 보호 목적
-고가의 장비가 물려있는 회로를 보호하기 위해 MCCB 설치가 되고 사람보다는 기기에 포커스가 맞춰져 있다고 보면 좋다.
-누설전류에 대한 트립기능이 없다.


● 누전차단기와 배선용차단기 차이점

 -가장 큰 차이점은누설전류에 트립이 되느냐이다.

-누전차단기를 사람의 접촉에 의한 감전을 예방하는 효과 및 기기보호등에 있고,

-배선용 차단기는 회로의 단락 및 과전류에 의해 기기를 보호하는 데 있다.

-간단하게 말하면 사람 보호냐? 고가의 기기보호냐?이다.

●ELCB
-최근에는 배선용차단기와 누전차단기의 기능이 결합되어 있는 ELCB라는 차단기가 많이 활용되고 있다.

-단, 가격적으로 부담이 된다는 단점이 있지만

-기기와 사람의 보호를 모두 가져가기 위해 적용하는 현장이 늘어나고 있다.

-지금 우리의 현장에도 MCCB(배선용차단기)와 ELCB가 설치되어져 있다.

-ELCB는 ELB와 동일한 것으로, 현장에서는 이해하고 있다.

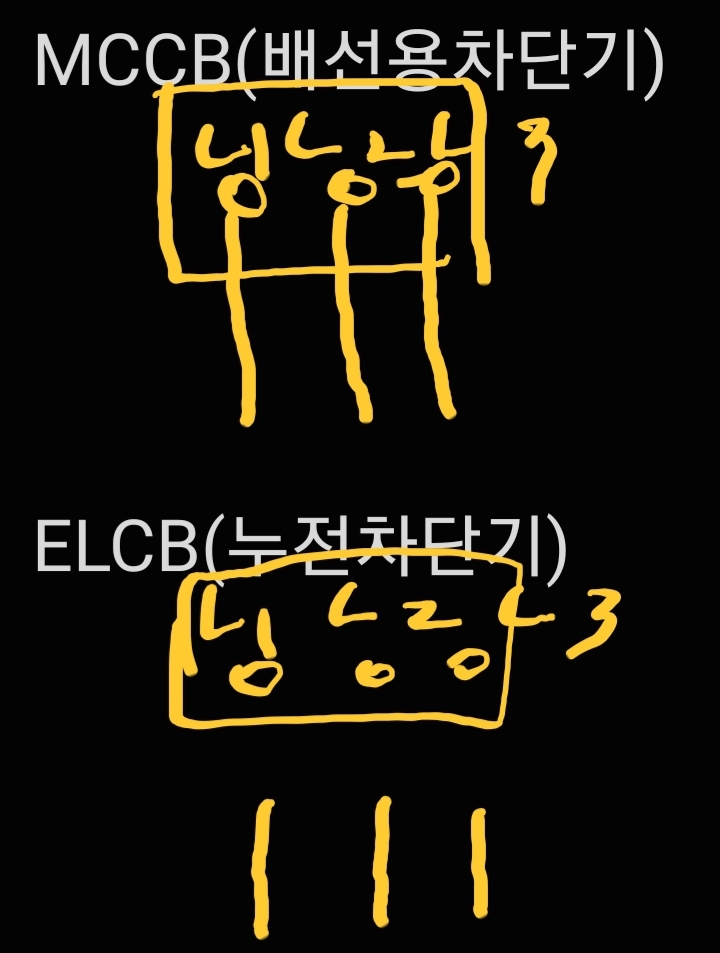

라인체크 시에 MCCB와 ELCB

●이제는 금일작업인 라인체크 작업 시에 주의할 점을 보자.

*MCCB차단기에도 95SQX3 단말작업을 완료했고

*ELCB차단기에도 95SQX3 단말작업을 완료했다.

*위의 두 차단기 사이의 라인(케이블)을 체크하려고 한다.

*이 때 주의할 점이 있다.

*MCCB차단기는 그냥 단말된 상태에서 라인체크를 진행하면 된다.

*ELCB차단기는 볼트를 풀어 차단기로부터 케이블을 분리하고  라인(케이블)체크를 해야한다. 이 차단기를 통하여 돌아나온다고 한다. 무슨 말인지는 잘 모르겠다.

*어쨌든 라인체크시에 MCCB차단기는 영향을 주지 않지만.

* ELCB차단기는 라인체크 시에 많은 영향를 주므로 반드시 이 차단기로부터 케이블을 분리한 후에 라인체크를 진행하여야 한다는 것이다.

●간단하지만 모르면 당황할 수가 있다. 기억해 두자.
