분전반 구서마감 작업(변경사항).천안삼성저압단말작업 중

●천안삼성에서 저압단말 작업 중이다. 그 중에  분전반 구서마감 작업을 진행하고 있다.

분전반 구서마감 작업

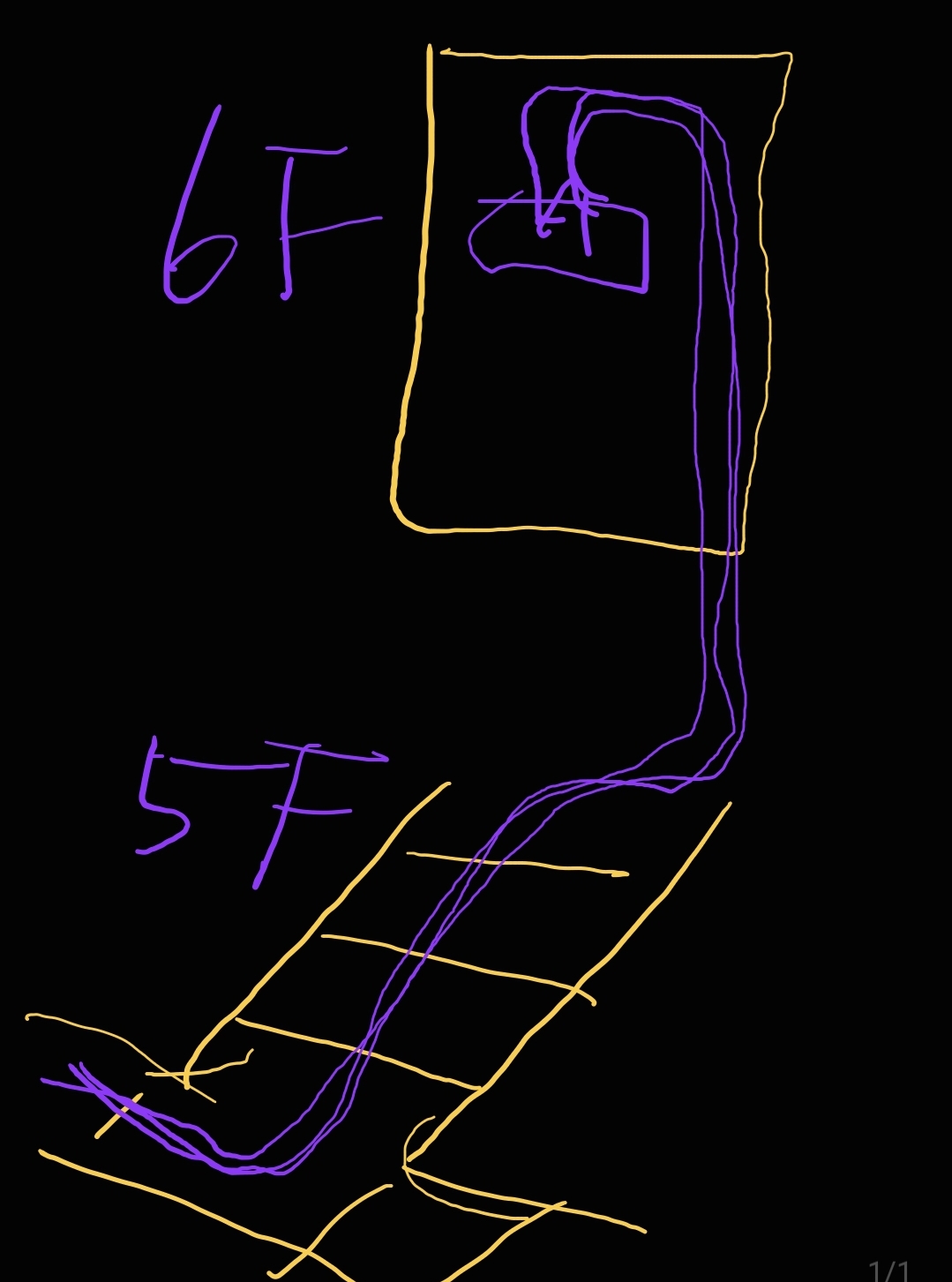

•케이블이 아랫층에서 올라온다. 분전반 하부  베크판을 통해 입선되어 상부에서 꺽어져 중앙에 단말을 한다.

•분전반 하부 베크판을 열고  손을 아래로 집어 넣어서 피터치와 덧테이프를 부착한다.

•하부 베크판 아래에 실리콘패드로 보양을 한다.
•분전반 안에 피터치는 하부베크판에서 300정도에 하나, 눈높이 정도에 하나, 단말한 케이블 끝에서 50에 하나, 단자대함에 메인피터치를 부착한다.
●제일 먼저 케이블을 닦는 작업을 실시하는 것이 좋다. 그렇지만 여러 가지 여건상 이 작업은 미루어지기가 쉽다. 단말작업이 메인 작업이다보니 케이블을 정리를 급히 하면서 바로 단말 작업으로 이어진다. 그 외에 모든 작업은 뒤로 미루어진다.
•케이블 정리하면서 단말하는 선공정 작업이 마무리되면 후공정이 시작되어진다.
●단말작업 외에 모든 작업은 후공정이다.
•보양작업
•케이블클린작업
•피터치작업
•상부 샹크볼트 너트체결 및 아이마킹
-->샹크볼트는 위에서 아래로 끼운다.
-->원형와샤 사용 여부는 모르겠다. 문의하고 난 후에 작업을 하거나 또는 다른 사람이  해 놓은 것을 보고 따라 한다.
-->위에는 실리콘 쏜다.
-->아래는 아이마킹.
•상부베크판 가공
, 체결 및 아이마킹
●편조선접지도 체결하고 아이마킹을 한다.(변경사항이다.)
-->상부에는 실리콘도 쏜다.하부엔 아이마킹.
•상판 실리콘패드작업
•상판 실리콘작업(베크판 주위, 베크판과 베크판 사이에도 잊지 않고 쏜다.샹크너트도 쏜다.위에만 쏜다. 좌우로 케이블이 들어왔으면 실리콘패드 대고 아래, 위로 쏜다. 변경된 사항이다.)
●낙수방지판 실리콘패드및 구서작업(위에만 쏜다.변경된 사항)

●●●●●
*실리콘작업 시에 변경된 것을 잊지 말자.
*베크판 중앙부분은 상부에는 실리콘 쏘기.
*하부에는  쏘지 않는다.
*베크판 좌,우측은 종전대로 위, 아래 모두 실리콘을 쏜다.
*낙수방지판은 실리콘패드를 대고 위에만 쏜다.아래는 쏘지 않는다.
*하부베크판 주위와 베크판과 베크판 사이에는 실리콘을 쏘지 않는다.
●●●●●

•하부샹크볼트너트 체결 및 아이마킹
•하부베크판 가공, 체결 및 아이마킹
•하부베크판 실리콘패드 작업
•위에서 말한 것처럼 하부베크판 주위와 하부베크판과 합 베크판 사이는 실리콘을 쏘지 않는다.
*실리콘패드 주위와 케이블 주위에는 실리콘을 쏜다.
●마지막으로 진공청소기로 청소를 한다.
진공청소기는 중간 중간에 한 번씩 사용하지만 마지막에는 청소로 마무리를 한다.
