레이스웨이(R/W) 시방서 전기 조명설비 시방서, 특히 레이스웨이(R/W) 시방서.Raceway시방서에 대하여

*레이스웨이(R/W)작업에 도움이 되는 내용을 기록하여 둔다. 나 자신을 위해서라도 기록해 두고 자주 보아야 한다. 현장마다 조금씩 다르다고 생각한다.
*레이스웨이 행거 지지간격
-레이스웨이 행거 간격은 1800mm이내로 지지 한다.
-레이스웨이 CROSS/T 부분 즉 분기 되는 부분 행거 간격은 300mm이내에 지지 한다.
-레이스웨이 말단 행거 간격은 900mm이내 지지한다.


*레이스웨이 회로 표시(피터치)
-레이스웨에 내부 회로표시는 레이스웨이 분기(CROSS/T)부분에 표시해야 함. 정션 박스 안에 표시해야 한다는 것이다. CROSS/T 분기 부분에 아래좌측 사진처럼 표시해야 하지만, 차 후 케이블이 많아짐에 따른 포화현상을 줄이기 위해, 분기 부분에서 최소 500mm이내에 표시 해야 함.
-레이스웨이 스트레이트 내부 피터치 붙이는 간격은 3000mm 간격으로 붙여 주십시요.(HFIX 케이블 포설 시)

-레이스웨이  body(전등의 센타) 좌,우측에 부착하여 표기.(피터치를 반으로 잘라서 부착한다).
-디밍, 분전반 내부 HFIX 케이블 표기는 아래 죄측 그림 처럼 표기한다.

*레이스웨이 관통부 커버
-관통부 레이스웨이 커버는 벽체로부터 30mm로 커팅하여 장착 시공.
*A행거 전산볼트 여산 길이
-전산볼트에 샹크너트를 체결하고 남은 여산 길이는 10~15mm로 해야 함

레이스웨이 교육 자료.pdf

0.26MB


*등기구 접지는 접지 1 가닥/1 회로 분전반 접속으로 한다.

*조명 공사와 타 공종과 간섭이 발생 가능한 경우 일정의 확인이 이루어진 후 설치하도록 한다.
(분실, 손상을 줄 타 공정의 작업자와 협조 후 설치하도록 한다.)

*법적 조도 기준 미충족 구간 발생시, 발주처와의 협의를 통해 조명기기 이설 또는 추가 설치한다.

* Raceway 의 최대지지간격은 다음과 같다.
- 전기실: 트레이 하단은 1,200mm 이하를 원칙으로 하고, Raceway 독립 Hanger 는 1,800mm 이내로 한다.
- CSF: 격자 보 설치 부분은 격자 보 간격에 따라 지지하며 지지 간격은 1,800mm 이하로 지지한다.
- FSF, 기타: 1800mm
- 종단 지지는 Raceway 끝에서 900 ㎜이내 지지(NEC Code)

*** Anchor 설치
- Raceway Hanger 용 Anchor 는 M10(10mm)로 설치하고, Clean 지역에는 실리콘 처리 후 Anchor 설치하여야 한다.
여기서 M10(10mm)는 삼부앙카라고도 하고 3/8이라고도 한다.
- 격자보 구간의 Anchor 설치위치는 모서리와 Anchor, Anchor 상호 간격은 최소 50 ㎜이상, 확보되어야 한다.

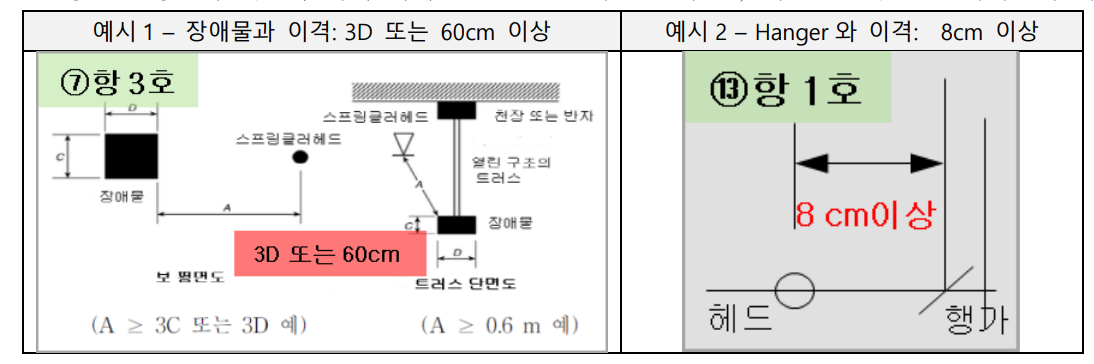

3) 소방 스프링쿨러 헤드와 이격 거리는
 -장애물과 이격: 3D 또는 600 이상
 - 스프링쿨러 헤드와  Hanger의 이격: 80이상

*** Rod 설치
1)Rod 는 가공없이 사용할 수 있도록 적정한 길이의 공장 도금 제품을 사용하며, 현장 가공이 불가피 할 경우 가공부는 방청 처리(징크 도포 2회) 하여야 한다.
2) Rod 와 Anchor 는 Rod Coupling (연결너트)을 사용하며 Coupling(연결너트) 하단은 Shank Nut 를 체결하며, Insert 는 상하단 모두 Shank Nut 를 체결하여야 한다.

3) Rod 와 A Type Hanger 는 Shank Nut 로 견고히 고정하여야 한다.Shank Nut   체결 후 전산볼트 여산 길이는 10~15mm로 한다.
4) A Type Hanger 의 체결부(열고 닫는 부분)는 작업이 용이하고 시인성이 좋은 위치에 동일한 방향으로 설치한다. (실제 시공시에는 높은 열이나 낮은 열 쪽으로 방향을 통일했다. )

***Raceway 의 분기 및 접속
1) Duct 와 접속은 Duct 측면 또는 말단에서 Box Connector 을 사용하여 분기 접속한다.
2) Raceway 의 분기는 Junction Box 를 사용한다
3) Raceway 의 방향 전환은 Elbow 를 사용하여야 한다.
70*40mm Raceway 의 방향 전환은 90˚ Vertical Elbow 를 사용하고
110*50mm Raceway 의 방향 전환은 45˚ Vertical Elbow 를 사용하도록 하되, 부득이한 경우는 발주처와 협의한다.

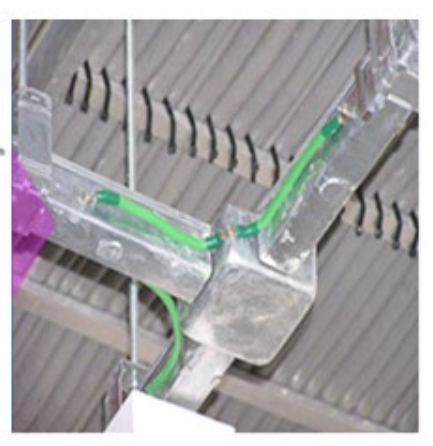

***등전위 본딩 및 접지 확보(Raceway 인체 감전사고 Risk 감소)
1) Raceway 공사시 사람이 접촉할 우려가 있는 범위(수평방향 2.5m, 높이 2.5m) 내의
 Raceway 상호간 및
Junction Box 와의 연결부,
 말단 End Cap 에는 본딩(6sq Bolt/Nut 처리)을 실시하여야 한다. (2 중천장 구조는 제외)
5x12mm 맞볼트 체결(평와샤,스프링와샤 없이, 아이마킹은 하지 않는다)

****Raceway 배선
1) 케이블 트레이를 사용한 경우: 간선 F-CV 4.0 ㎟ × 3C(분전반~첫등구간, 전원 2C +접지 1C), 간선 HFIX 2.5 ㎟(첫등 이후 구간)
2) DUCT 를 사용할 경우: HFIX 4 ㎟ 사용(분전반~첫등구간), 간선 HFIX 2.5 ㎟(첫등 이후 구간)
3) 전등 접지: 1)번의 간선 규격과 동일[전구간 접지-녹색]
4) WIRE 색상 일반-백색/흑색(동작-백색, 공통-흑색), 비상-청색, UPS-적색
5) Raceway 내의 배선은 전등 설비의 배선에 국한한다.
.
****Raceway 조명기구 설치
1) Raceway 와 조명기구는 연결 금구에 의해 양쪽 2 개소 이상 지지 되어야 한다.(금구 레이스웨이 바디 위에서 아래로+노크노트(1개,정션박스 부위에는 2개)+등기구 부착+노크너트 1개+부싱의 순서로 체결했다. 노크너트는 첼라로 조였다. 등기구의 방향도 역시 높은 열이나 낮은 열쪽으로 방향을 통일하여 취부했다.등보호 비닐 제거하는 것과 등사이드캡 끼우는 것도 잊지 않도록 했다.)
2) 등기구의 전원별 램프 소켓 색상은 일반-백색, UPS-적색, 비상-청색으로 구분한다

*****Raceway 설치 일반
1) Raceway body 상, 하부 및 측면으로 먼지나 이물질이 들어가지 않도록 틈새 마감처리를 하여야 한다.
2) Raceway 내 배선은 상부 바깥으로 노출되지 않도록 Cover 로 완전히 씌워야 한다.
3) Raceway 커버 밴드는 3m 당 3 개를 체결 한다.
4) 절연저항 1,000 ㏁이상/ 500DCV
5) Raceway 내 설치되는 전선은 Raceway 내 포화 되지 않도록 금속 DUCT 의 양단에서 분기하여 각 Zone 별
Raceway 을 설치한다.
6) Raceway 가 소방법이 정하는 방화 구획을 통과하거나 인접 조영물로 연장되는 경우는 그 방화벽 또는 조영물 벽면 내부는 불연성의 물질로 차폐하여야 한다.
7) 금속 덕트에 넣은 전선의 단면적(절연 피복의 단면적을 포함한다)의 합계는 덕트의 내부 단면적의 20%(전광 표시 장치․출퇴 표시등 기타 이와 유사한 장치 또는 제어회로 등의 배선만을 넣는 경우에는 50%) 이하일 것.
※ 동일 금속 덕트(Race way)내에 넣는 전선은 30 가닥 이하로 하는 것이 바람직하다.
