러그에서 행거까지 전산볼트(로드) 길이 계산하기.레이스웨이(R/W) 작업 중.

*레이스웨이(R/W) 작업 중이다.트레이 밑으로 레이스웨이가 지나가는 구간이다.
*기둥을 기준으로 줄자로 길이를 재어 표시한다. 두 점이 있어야 해서  또 다른 기둥에서도 길이를 재어 표시를 했다 .
*두 점 사이를 먹줄로 매겨야 하지만 생략했다.
*표시한 두 점으로 레이저를 쏜다 레이저를 기준으로 바닥에 몇 개의 점을 더 표시해 두었다.
*레이저가 비추는 곳 즉 트레이 아래 서포트 앵글에 표시를 했다.
* 앵글에 펀칭기로 타공을 한다.
*타공 한 곳에 러그를 달아 둔다.
*그  다음은 전산볼트(로드)의 길이를 계산하고 재단을 해야 한다
계산 방법은 이러하다

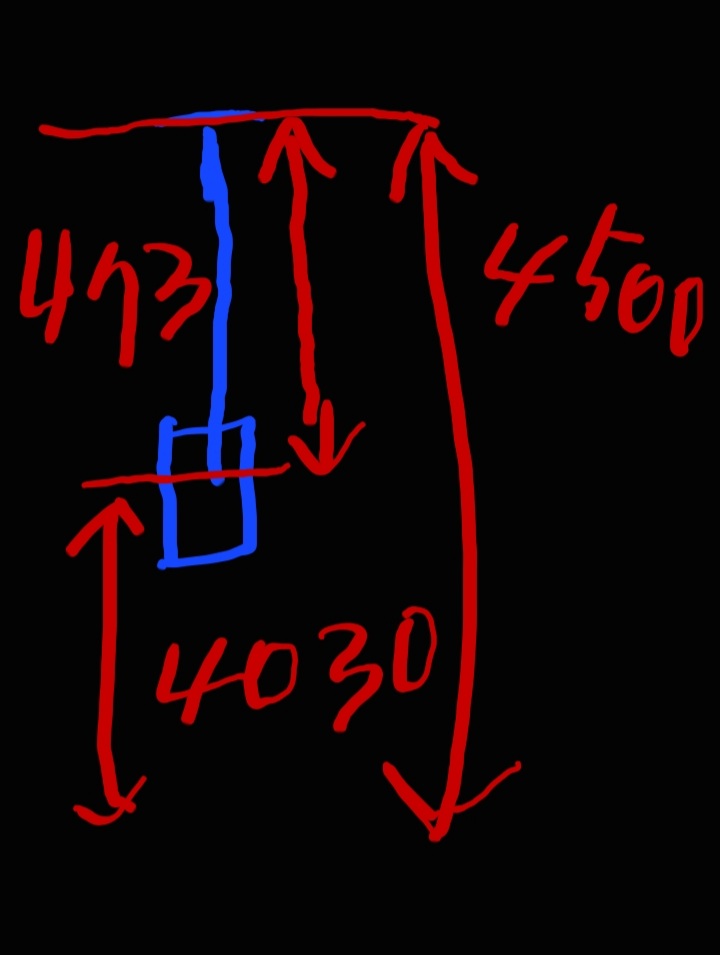

러그에서 바닥까지 거리를 잰다 레이저를 이용하여 재면 가장 정확하다 (4500)
다음은 도면에 기재된 레벨(4000)에 +30을 더한다(4000+30=4030)
러그에서 바닥까지(4500)에서 레벨에 30을 더한 값((4030)을 뺀다.
4500-4030=470

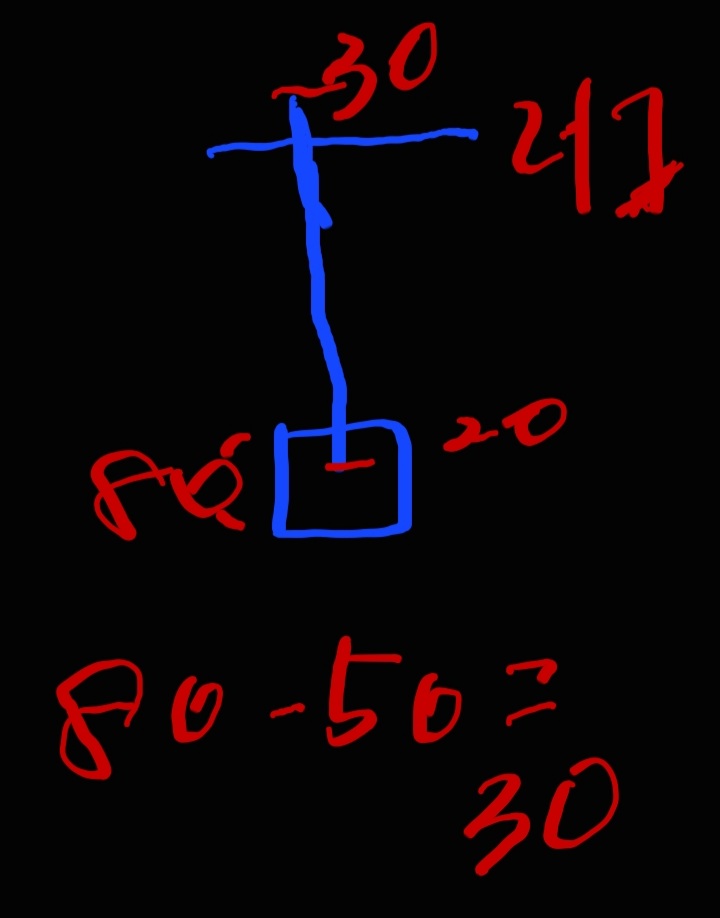

러그 위 전산볼트 30. 행거 위에 있는 전산볼트 20,원래 레벨은 행거 아래에서 바닥까지이다.행거 높이는 정확하게는 83이지만 그냥 80으로 한다. 러그 위30을 행거쪽으로 내렸다고 가정하면 30+20=50 즉 행거 안쪽으로 50이 나온 것이 된다. 러그 위는 0가 되고...

레벨은 행거 아래에서 바닥까지이지만 행거 안에 나온 전산볼트까지로 계산한다 80-50=30 그래서 도면상의 레벨4000에 30을 더하여 4030이 레벨이 된다.

(러그에서 바닥4500)-4030=재단할 전산볼트 길이 470이 된다.
*계산된 470으로 전산볼트를 재단하고
*행거를 조립하여 러그에 취부했다.
*행거 열리는 방향을 낮은 열쪽으로 통일하기로 했다.
*레이저를 1000에 맞추어 두고  행거에 줄자를 걸어 내려서 레벨을 보고 행거 노 이를 조절한다.
*스패너로 조으면 마무리 된다
*그 다음 공정은 다음에 하기로 했다
