레이스웨이 호리(젠탈) 엘보 치수 계산하기와 호리 단관 길이 계산하기. 이미 달려 있는 레이스웨이 바디 자르고 호리 넣기

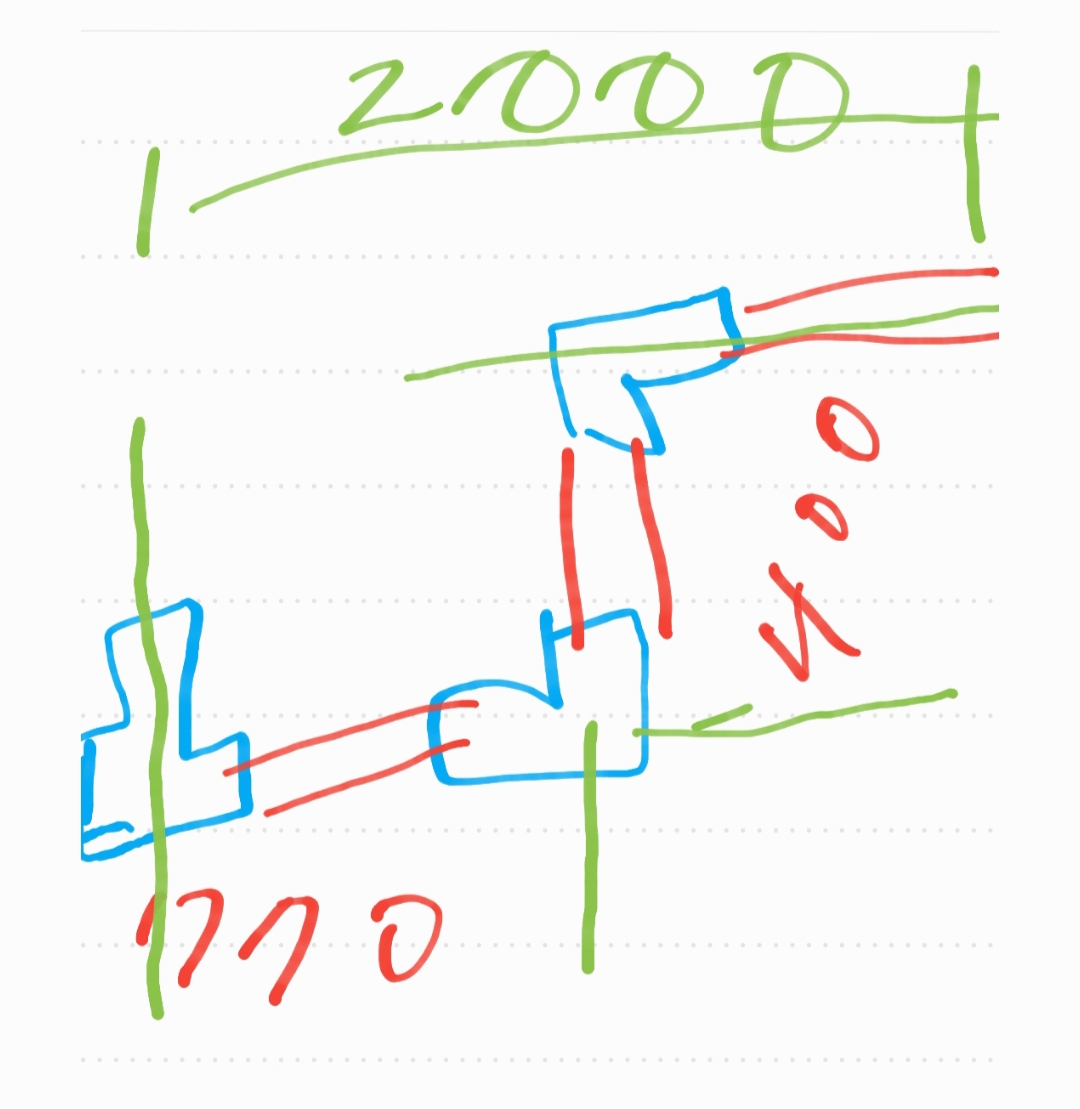

*이미 레이스웨이 바디가 도면에 맞추어 제작 되어져 있다.스트레이트 구간이었는데 배관의 간섭으로 인해 호리(젠탈) 엘보 2개 즉 1셋트를 사용하여 400간격을 벌려서 갔다.

*1번의 3방에 스트레이트로 걸리는 것이다.중간을 자르고 호리(2와3)를 넣어서 400벌려서 가는 것이다.
*알아야 하는 것은 이미 도면의 치수에 맞게 재단되어져 있다는 것이다.

* 만약 도면 치수가 2000이라면 왼쪽의 3방, 티자에서 그리고 오른쪽의 3방 티자에서 각각 50씩 빼주어야 한다. 70×40의 경우 대부분의 도면은 정션박스 센타와 센타의 치수이다 정션박스의 크기가 100이다 레이스웨이는  정션박스 센타에서 50되는 지점에서부터 접속이 된다. 그러므로 도면에 2000이라면 2000-100=1900이된다. 바디를 1900으로 잘라서 호리를 넣어주어야 한다.

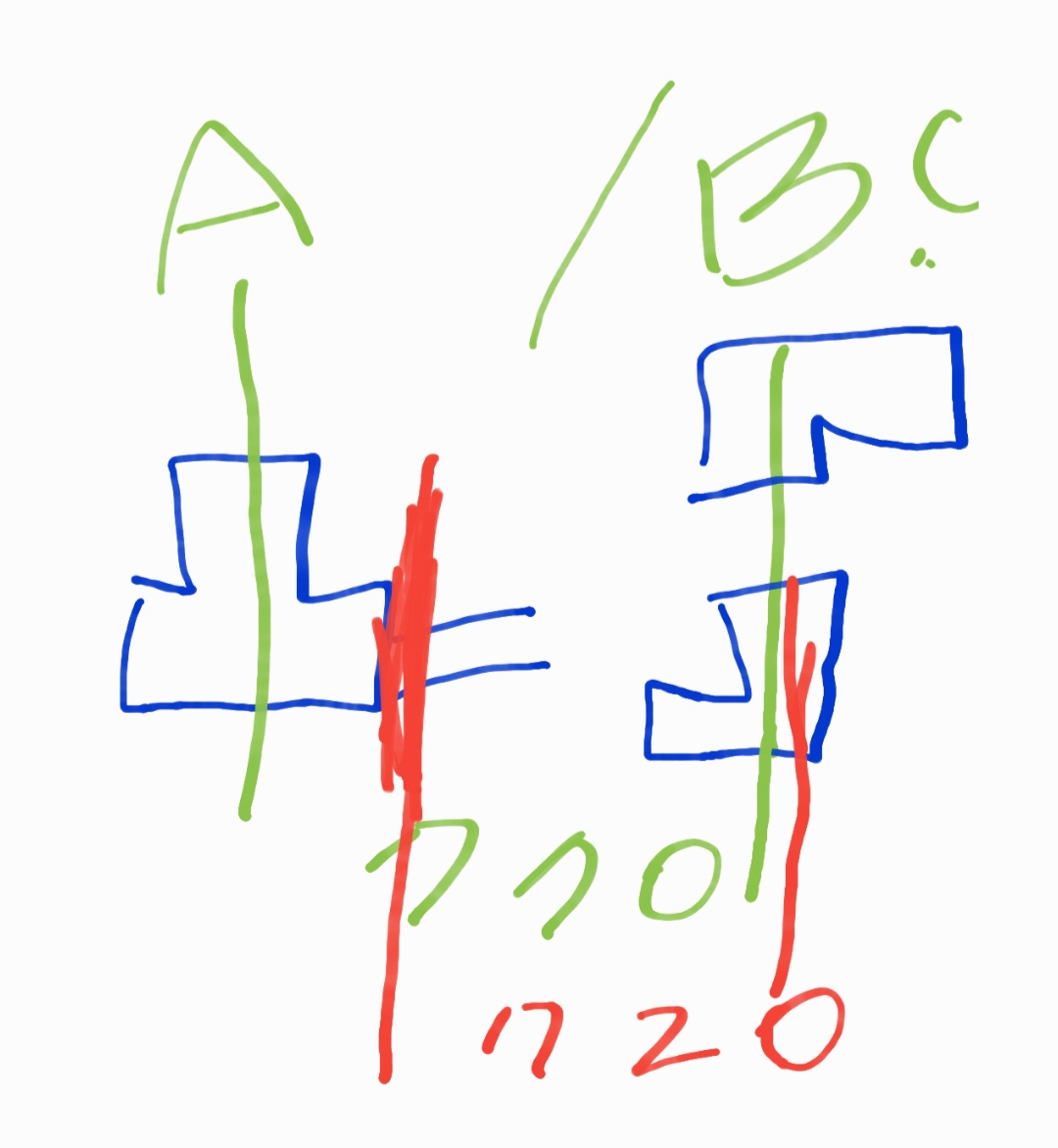

*먼저 A전산볼트와 B전산볼트 사이를 재었더니 770이다.

*770은 센타에서 센타까지이고  이미 재단되어져 있으므로 는  접속부에서 센타까지의 길이를 재어야 한다. 770에서 50을 빼주어야 한다. 770-50=720이다.

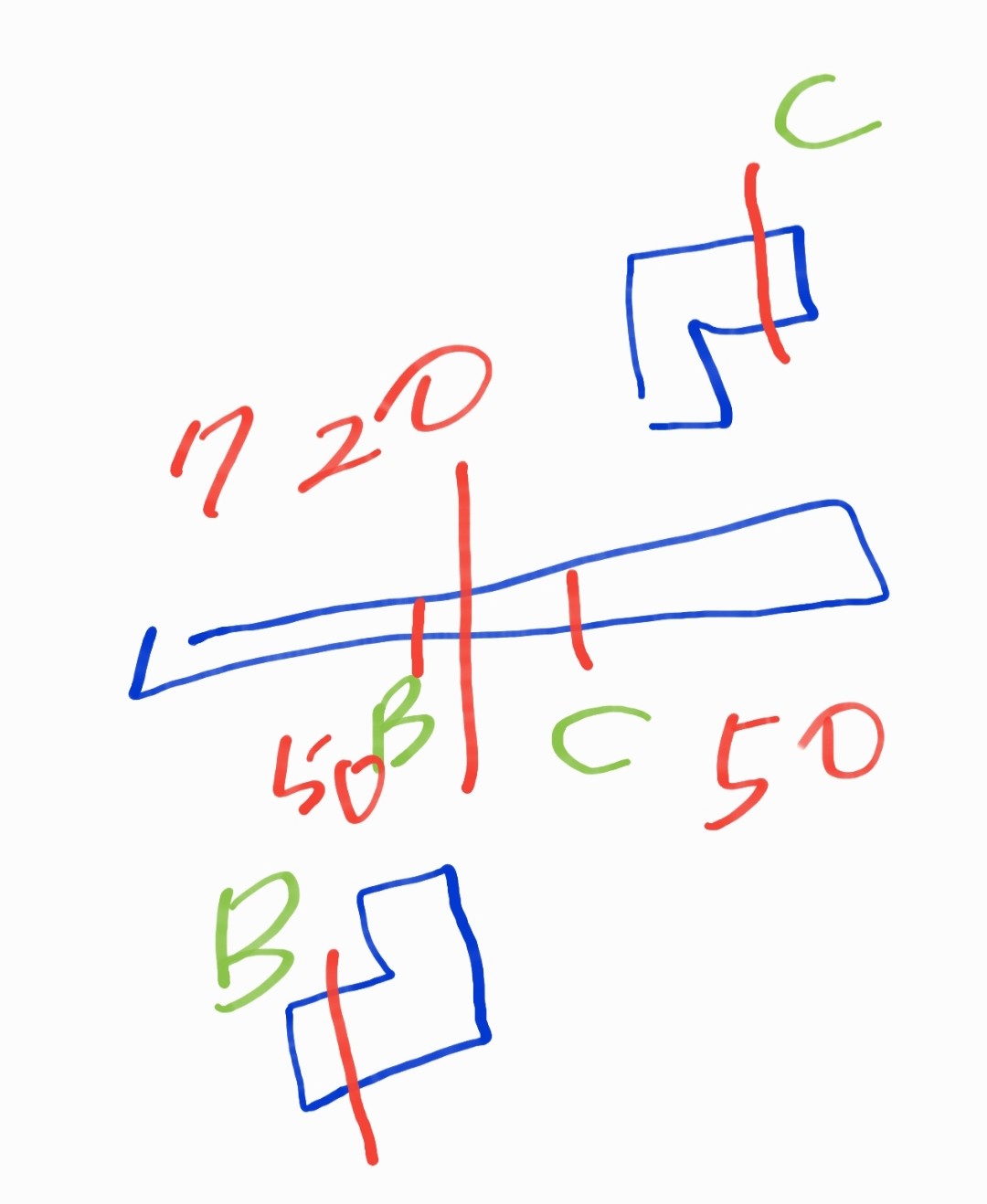

*720부분에 선을 긋고 앞으로 50(B), 뒤로50(C)을 긋고 자른다. 각 각의 호리 부분에 50씩 잘라주어야 한다는 것이다.호리 센타와 접속부 사이가 50이므로 50씩 잘라주어야 된다. 그 다음은 중간에 잘린 부분(100=50+50)은 버린다. 앞부분은 B호리에 뒷부분은 C호리에 끼운다. 그 다음은 호리와 호리 사이의 단관을 재단하여 넣어 주어야 한다.

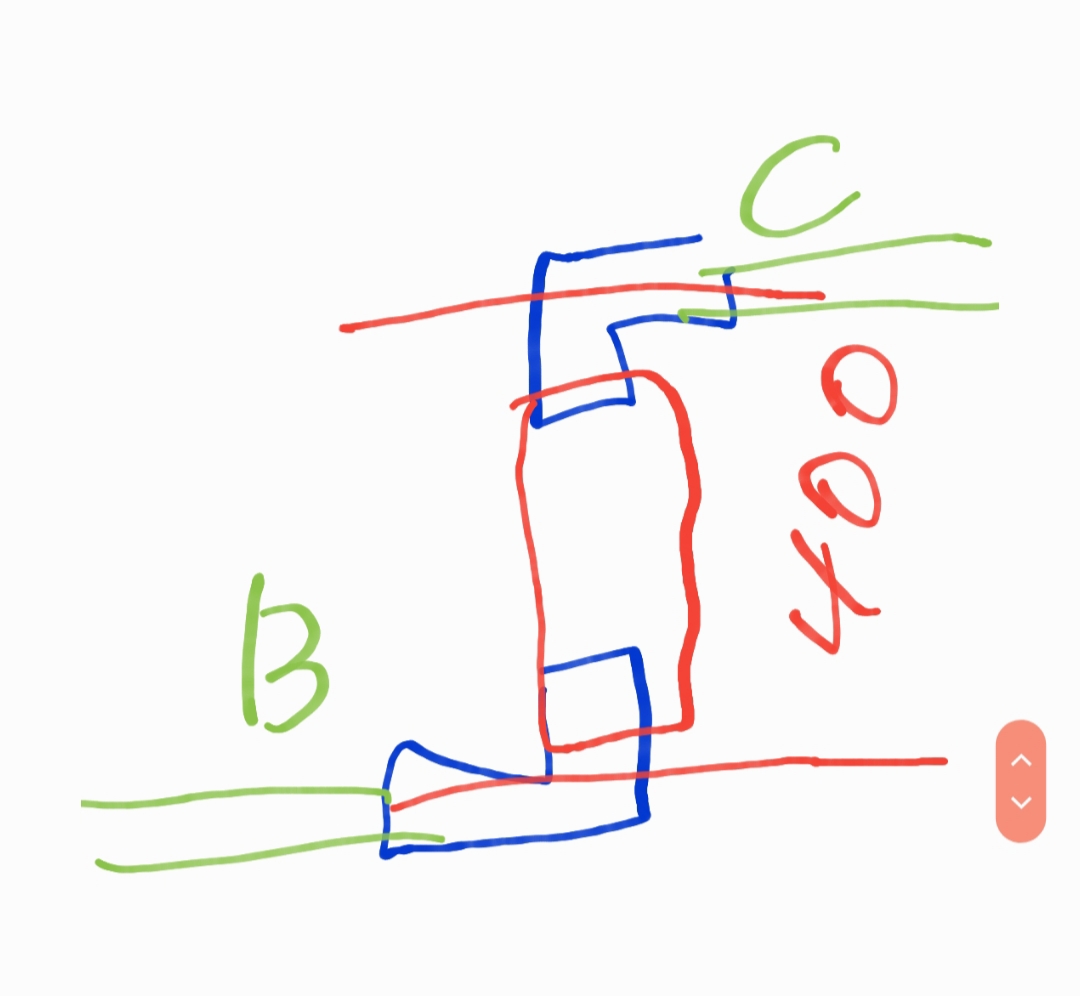

*B전산볼트와 C전산볼트 사이에 거리를 재었더니 400이다 그러면 단관은 300으로 잘라서 끼워 주어야 한다. 센타와 센타가 400이고 정션박스의 크기가  100이다. 센타는 정션박스의 센타이고 정션박스에서 접속부까지가 50이므로 각각 50, 50씩 빼 주어야 한다. 그러므로 400-50-50=400-100=300이다. 단관 300을 잘라서 호리와 호리에 넣어주면 센타에서 센타까지 400인 호리가 된다.

*그러면 위와 같이 400벌려서 가게 된다.
*요점은 이미 재단된 레이스웨이 바디이므로 치수를 잘 따져 보아야 하고 호리 센타(정션박스의 센타)와 접속부까지가 50이다라는 것이다.
