석고보드 벽체 타공 후 22배관 끼우고 방화캡, 접지본딩클램프 피터치 붙이고 150전기풀박스 달기

*벽체에 타공하여 22배관을 끼우고 전기 풀박스(2구멍) 하나 달고 곤지레다(1구멍) 하나 다는 작업이다.
*벽체에 타공은 28미리 홀쏘로 구멍을 낸다. 바깥에서 안쪽까지 직통하기에 직통을 시키기가 쉽지 않다. 먼저  28홀쏘로 바깥 쪽 구멍을 타공한다. 그 다음은 긴 28홀쏘에 28 파이프를 끼우고 안쪽 벽을 타공한다. 가장 중요한 것은 직통하는 것이다. 쉽지는 않지만 노력은 해야 한다.
*22배관 2개를 관통시키고 풀박스를 연결해야 한다. 풀 박스는 150 사이즈를 사용하기로 했다.
*먼저 방화캡과 접지본딩클램프에 대한 이미지를 보자

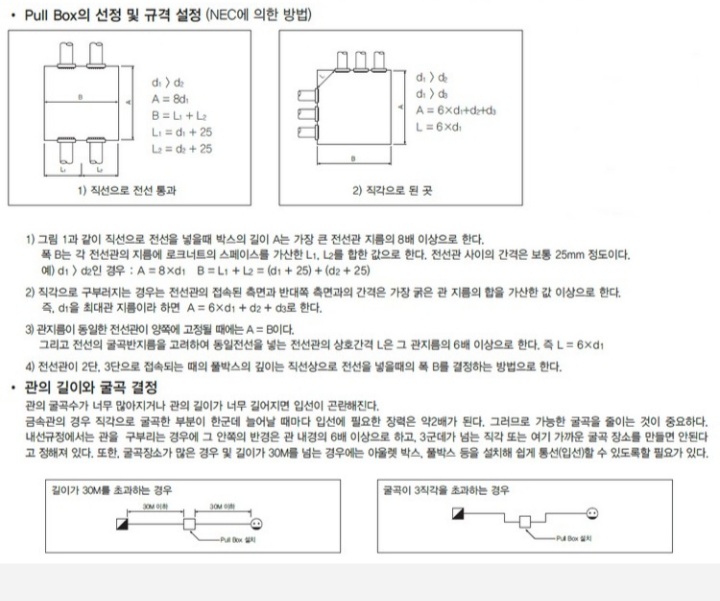

풀박스에 대해서...참고

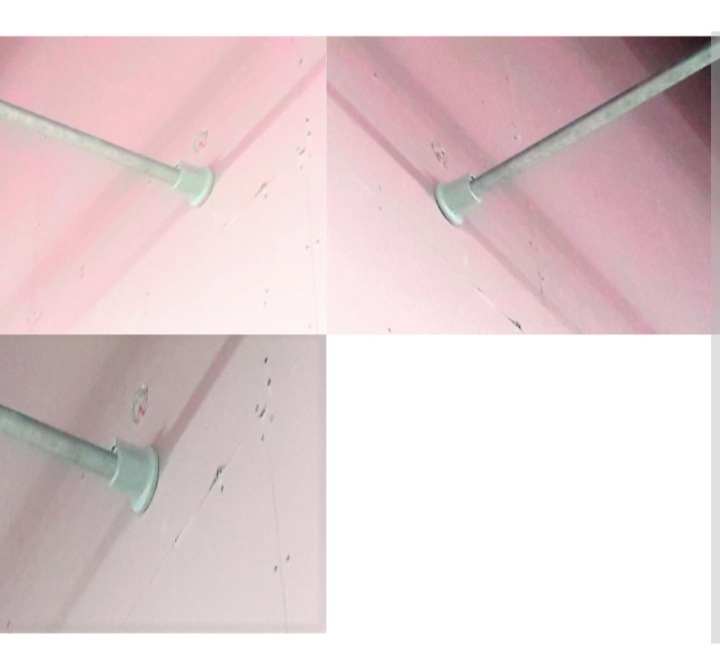

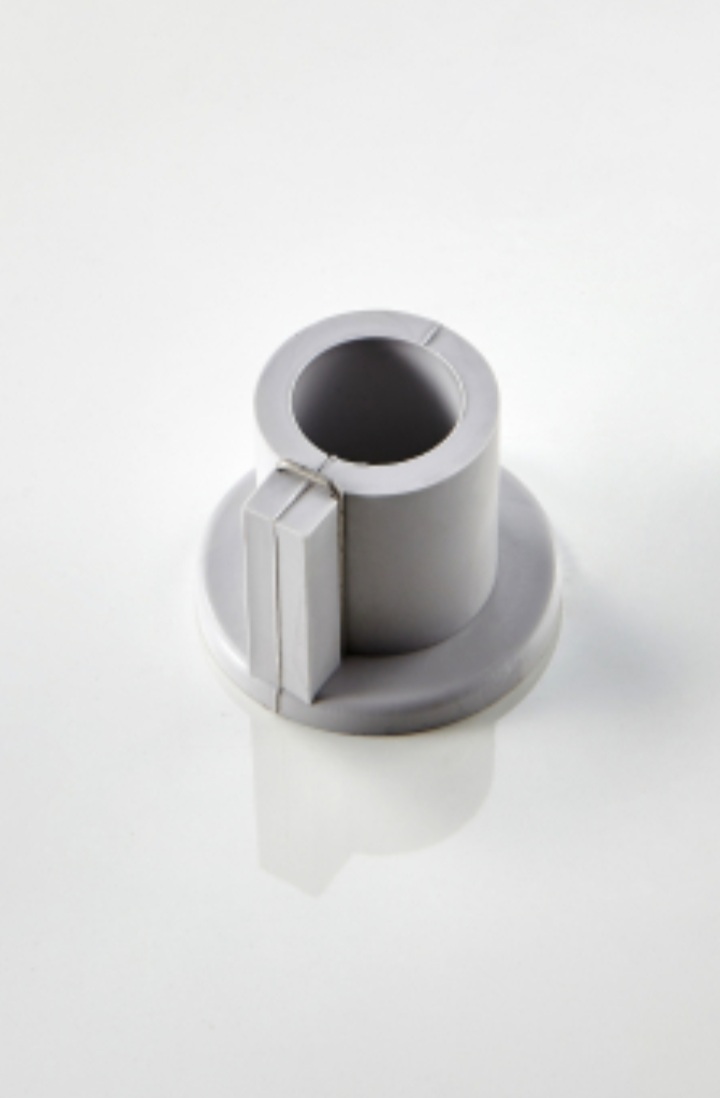

방화캡1

방화캡2

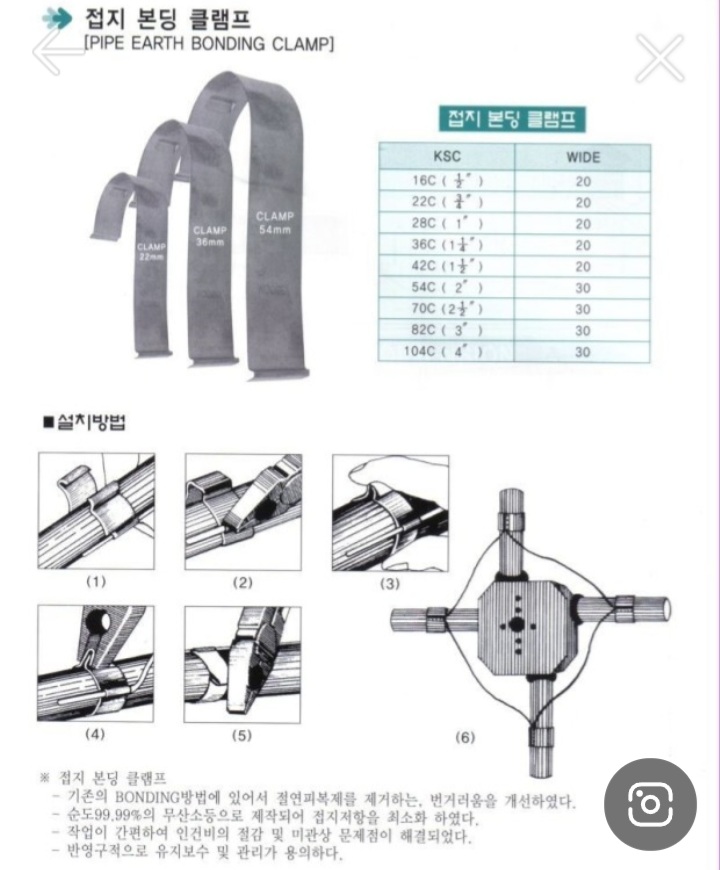

접지본딩클램프1

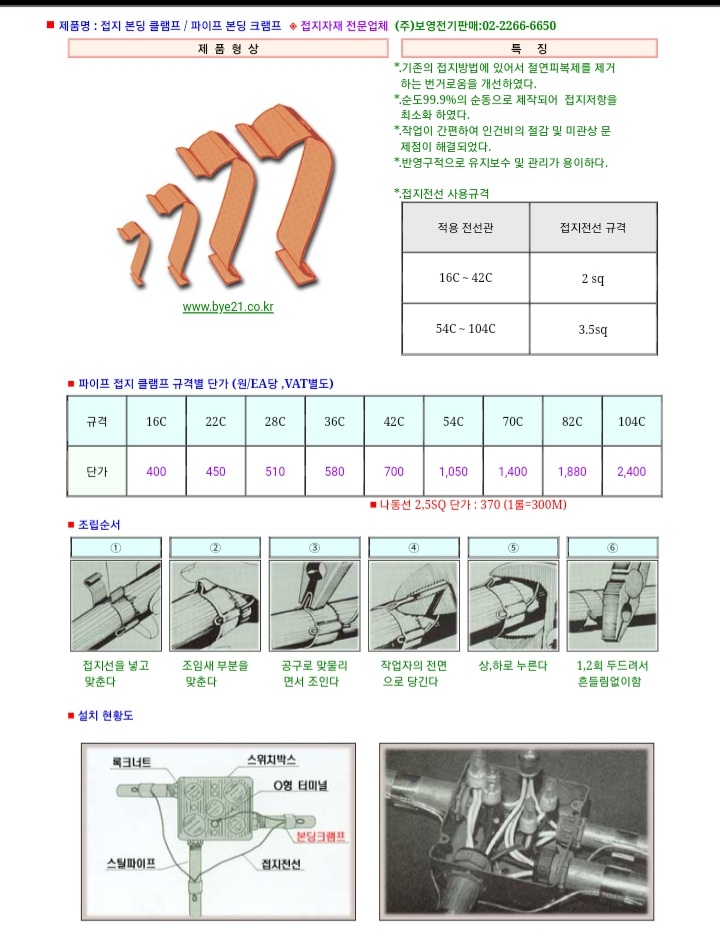

접지본딩클램프2

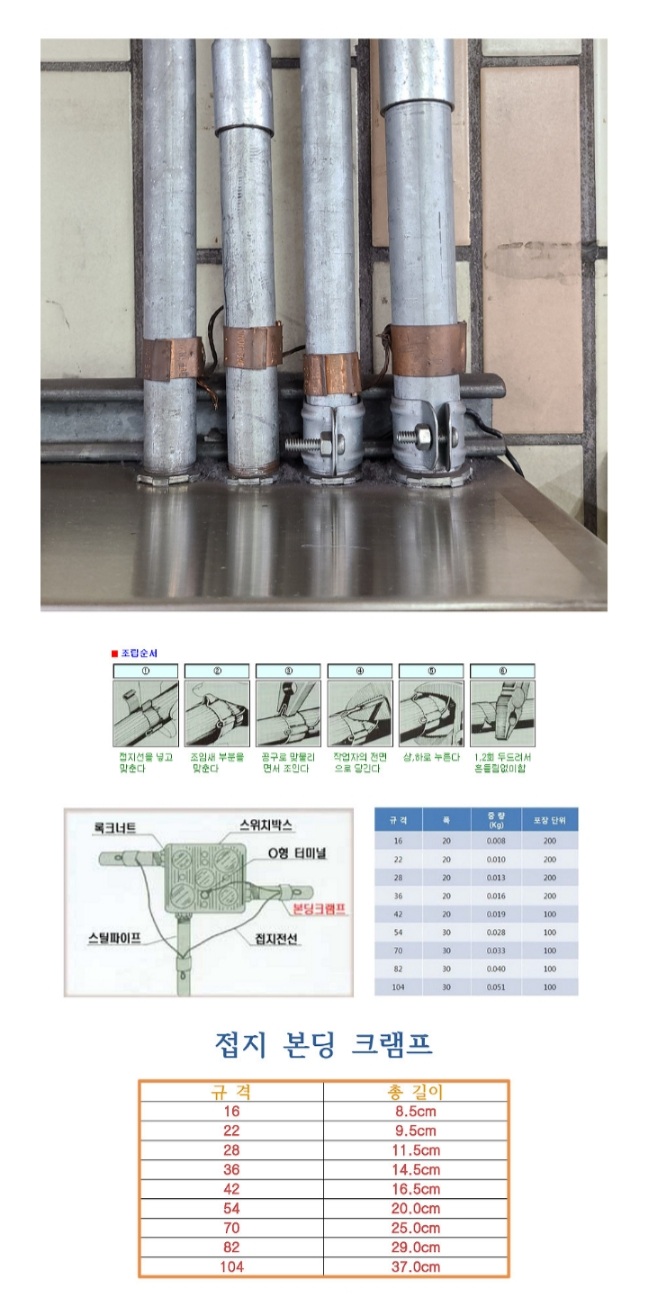

접지본딩클램프3

접지본딩클램프4

* 자  이제 계속해 보자.

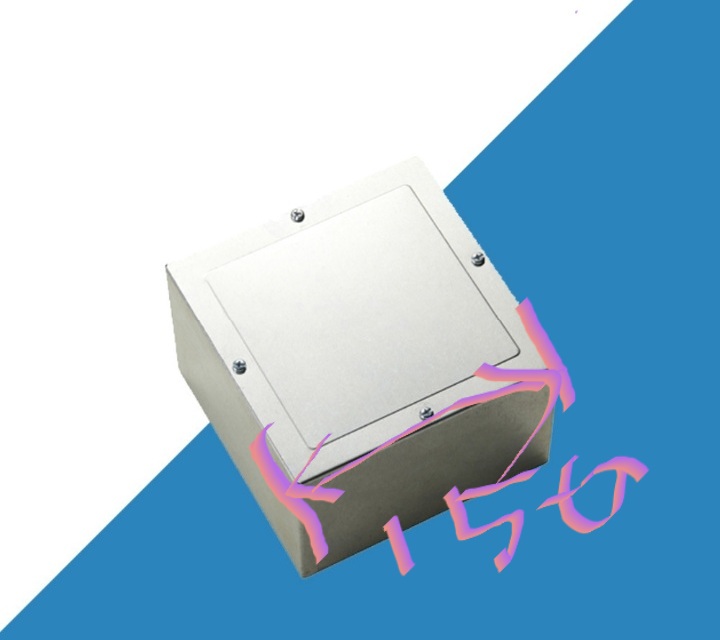

150 풀박스

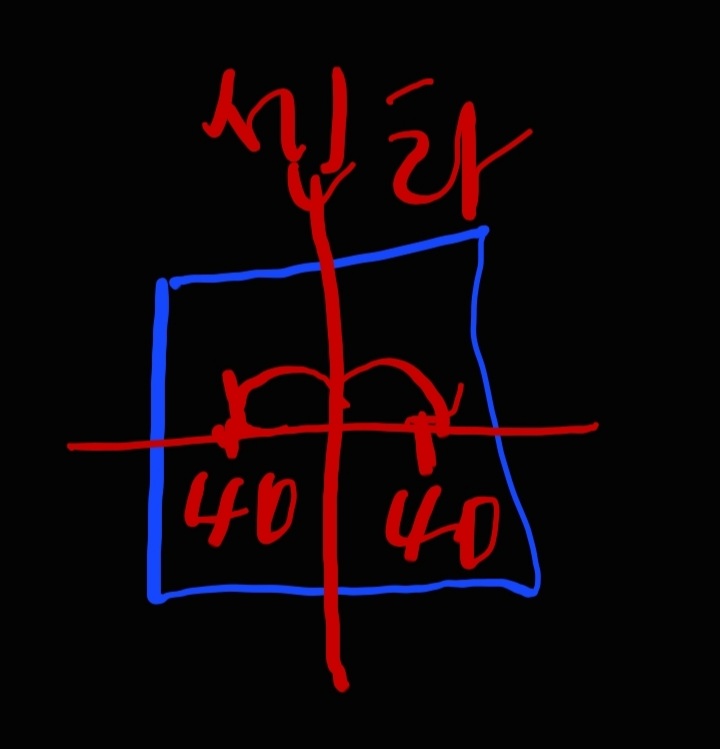

*벽체에 2개를 타공하고 150 풀박스에도 2개의 구멍을 타공한다. 역시 28홀쏘로 드릴을 사용하여  타공을 한다. 풀박스에 센타 선을 긋고 센타에서 좌우로 40 ,40에 표시하고 타공을 했다.

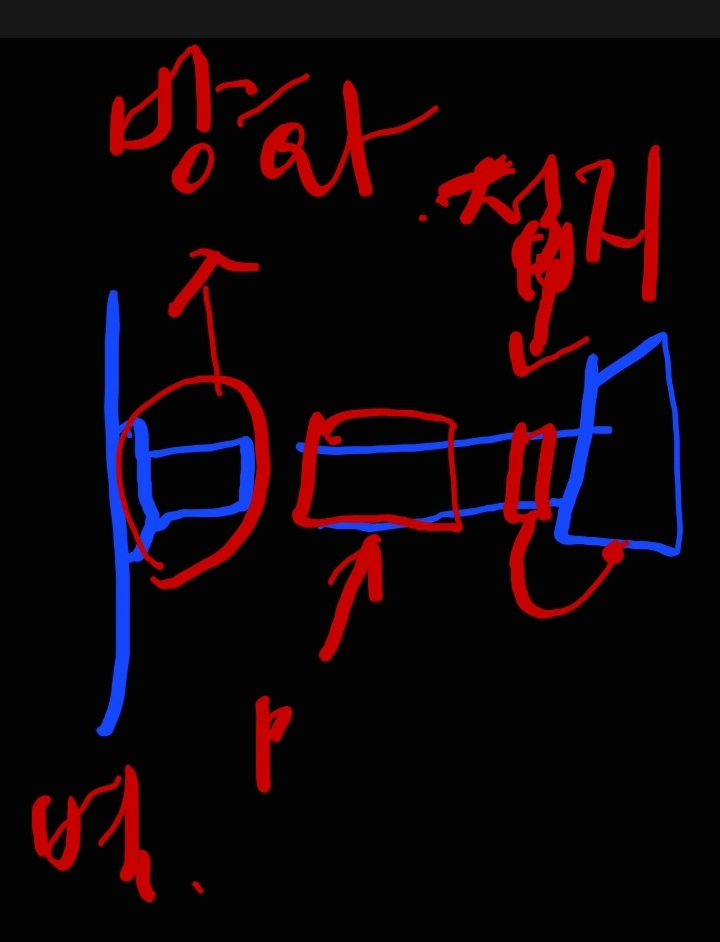

*벽체에도 같은 사이즈로 2개를 타공해야 한다.위에 이미지처럼 벽체에 타공하고 22배관을 끼우고 방화캡을 끼우고피터치를 붙이고 접지본딩클램프를 부착하고 풀박스에 타공을 하여 접지본딩클램프와 연결하여 접지를 해 주어야 한다.

*22 방화캡의  지름 약70, 높이 50이다.
*피터치는  약75
*방화캡 50+피터치 75+ 접지본딩클램프를 고려 할 때
벽체에서 풀박스 바닥까지는 200정도는 되어야 한다.

*방화캡 피터치 접지본딩클램프 200정도
*방화캡 접지본딩클램프
100~150
*방화캡 피터치 150
*방화캡 지름이 약70정도인 것과 실리콘을 쏘아서 구서마감을 해야 함을 고려할 때 구멍과 구멍 간격은 센타에서 구멍센타 35~40 정도여야 한다.

*이제 타공이 끝났으니 22배관을 끼우고 방화캡을 넣고 방화캡 핀으로 고정한 후에 피터치 붙일 여유를 띄고 접지본딩 클램프를 부착한다. 접지본딩클램프 고정 방법은 위의 이미지에 잘 나와 있다.
*22배관에 노크너트+풀박스+노크너트+부싱의 순서로 풀박스를 고정한다.
*그 다음은 풀박스에 접지본딩클램프를 달기 위해 타공을 하고 접지를 한다.
*입선하고 결선을 한다.
*다음은  실리콘으로 구서마감을 한다. 방화캡과 풀박스 안에 입선된 배관 구멍을 구서마감 처리해 준다.
*풀박스를 닫고 피터치를 부착한다.
*마무리 한다.
*곤지레다(LB)는 스피커 선을 입선하기 위한 것이다. 타공은 똑 같은 방법으로 1개를 하고 벽체에서 나온 배관에 방화캡과 피터치를 붙인다. 무나사 배관을 사용하고 접지는 하지 않는다. 벽에서 배관이 150 나오도록 한다. 곤지레다 작업에 대한 자세한 것은 다음에....
