*강제 전선관(스틸배관)에 대해서 간단히 알아봅니다. 스틸배관 스틸파이프라고 많이 부릅니다.무나사배관,무야마 배관 나사없는 배관.등으로 불리우는 것과 박강전선관 부터 봅니다.
*박강전선관(C)
*무나사 (나사없는) 전선관(E)
둘 다 얇은 전선관이다
파이프호칭은 파이프외경의 홀수 근사치로 표기한다
박강전선관 호칭C19 C25 C31 C39 C51 C63 C75
무나사 (나사없는) 전선관(무나사 스틸배관)E19 E25 E31 E38 E51 E63 E75
*강제전선관
보통 철제로 만든 전선관을 말하고강제전선관 스틸전선관 스틸파이프 스틸배관...으로 부른다.
강제란 강철로 제작되었다라는 말이고 전기배선에서 전선을 보호하기 위해 사용되며 융용 아연도금처리하여 표면을 보호.
강제전선관의 종류
후강전선관
-두껍다
-무겁다
-관의 양 쪽 끝에 나사 가공
-한 쪽에는 커플링 장착
-노출 배관에 가장 많이 사용
-길이 3600
-짝수로 표기
-파이프 내경 근사치 G로 표기
-파이프 호칭:G16 G22 G28 G36 G42 G54 G70 G82 G92 G104
박강전선관
-얇다
-가볍다
-길이 3600
-홀수표기
-파이프 외경 C로 표기
-파이프 호칭:C19 C25 C31 C39 C51 C63 C75
무나사(나사없는.무야마)전선관(E...)
-나사가공이 없다
-얇다
-가볍다
-길이:3600
-외경지름으로 표기
-E로 표기
-파이프 호칭:E19 E25 E31 E38 E51 E63 E75

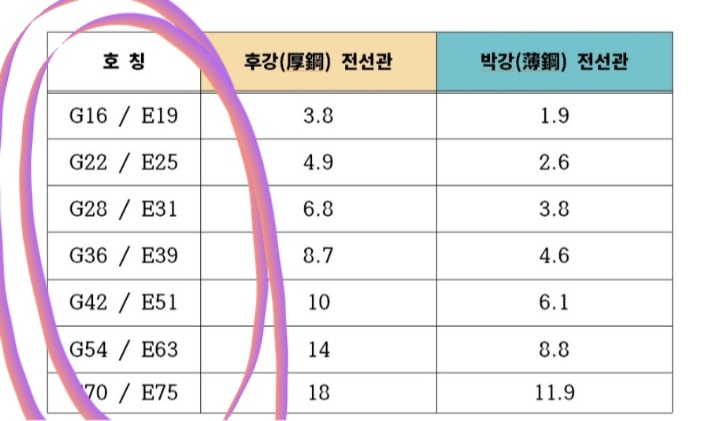

위의 사진처럼 후강전선관과 무나사전선관의 사이즈를 잘 보고 비슷하게 사용한다.
