* 갑자기 배관 작업이다.
*레이스웨이 바디에 조인트 박스를 달고 반대편 벽체에는 풀박스를 단다.
그리고 조인트박스에서 풀박스까지 배관을 하여 끼우는 작업이다
*먼저 배관을 접을 치수를 재야 한다.
*위의 사진에서 보는 바와 같이 치수는 배관의 바깥 면에서 끝단까지이다. 그러므로 치수를 잴 때는 배관을 미리 그려보고 바깥 면이 어디인지를 알아야 한다.
*풀박스나 조인트 박스로 삽입되는 길이를 재야 한다. 보통 16,22배관은 20을 더하고 28,36배관은 25를 더하여 준다.

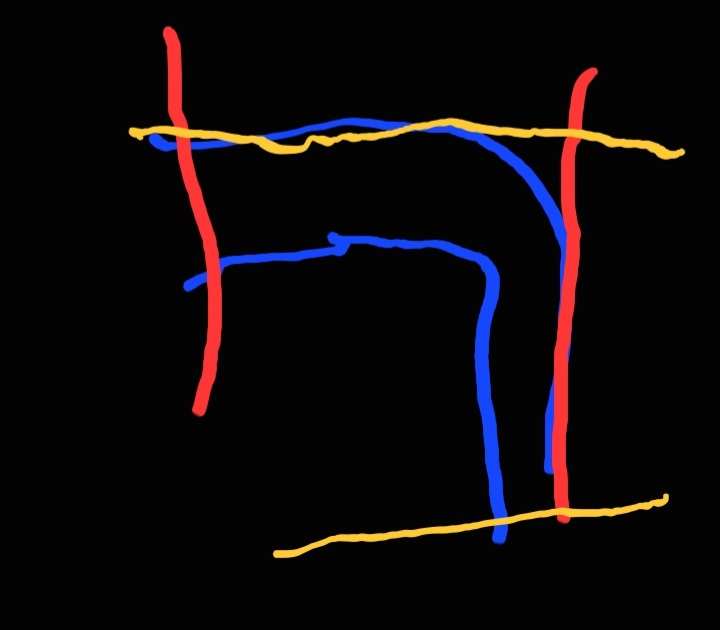

*위의 그림처럼 좌측에 조인트 박스가 달리고 우측 아래에 풀박스의 윗면을 단다.
*옆으로의 거리는 조인트박스에서 벽까지 재고, 풀박스에 미리 만들어 둔 구멍의 바깥쪽까지 재어서 빼주고 조인트박스 삽입 길이 20을 더해 준다.
*레이스웨이 윗면에서 바닥까지를 재고 풀박스 윗면에서 바닥까지를 재서 뺀다, 그리고 레이스 웨이에서 조인트박스 구멍 위 까지 40, 풀박스 삽입 길이 20, 총 60을 더하여 준다
