*레이스웨이(R/W)110×50 벽체 타공 작업과 관통부 방화보드 마감 작업을 했다.
* 벽체에 타공 위치를 잡아 사각형으로 표시한다. *레이스웨이 규격보다 좀 크게 낸다. 110×50 사이즈이니 150×80 정도는 해야 한다 규정은 아니니...알맞게...
*먼저 홀쏘나 굵은 철기리등으로 모서리에 타공을 하여 톱이 들어 가도록 한다.
*컷쇼로 사각형으로 타공한다.
* 다음은 타공한 관통부를 방화보드로 마감하는 작업이다.

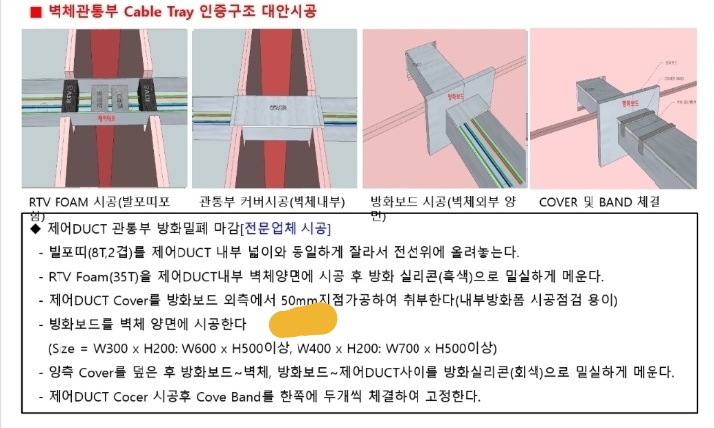

*위의 규정을 참고하면 좋을 듯 하다.
*레이스웨이 카바와 방화보드를 준비한다.
*레이스웨이는 110×50 사이즈이고 벽체의 두께는 160이다
*먼저 레이스웨이 카바를 준비하자

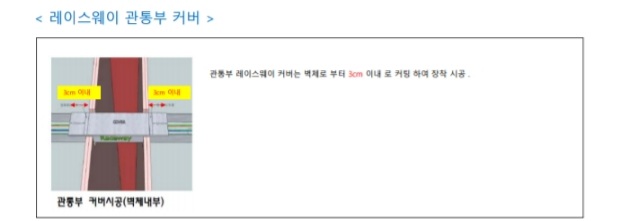

* 벽체 160+방화보드 두께 양쪽 20 (각 각 10씩)+방화보드에서 30씩(양쪽 60)=240
*160+20+60=240
*110×50레이스웨이 카바를 240으로 재단하여 준비해 둔다
*이제는 방화보드를 준비하자
*레이스웨이 110×50 이라서 구멍의 크기는 10씩 여유를 주어서 120×60으로 했다
*방화보드는 레이스웨이 면에서부터 150. 구멍은 120×60이다
*가로:150+120+150=420
*높이:150+60+150=360

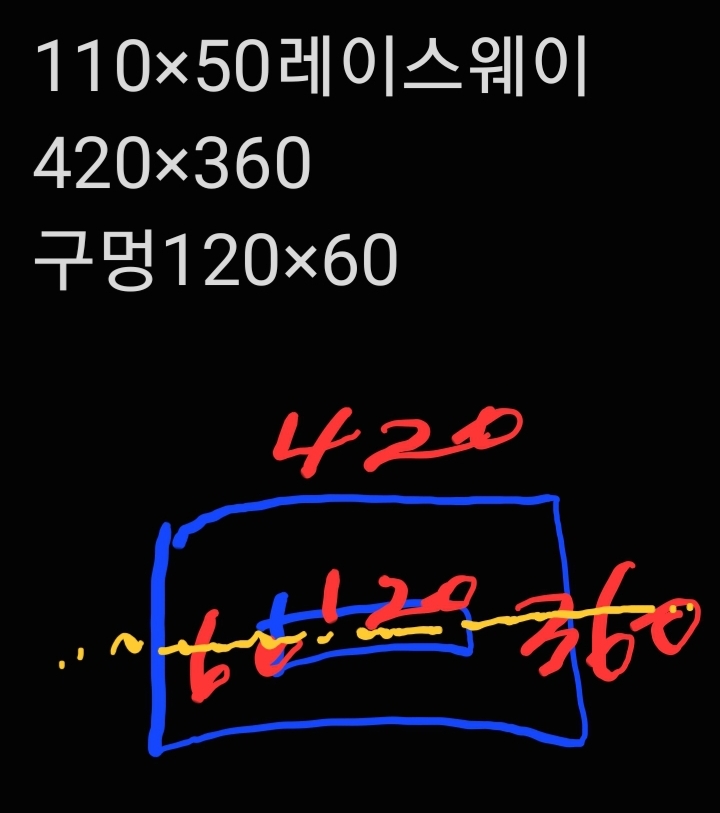

*방화보드를 420×360으로 재단한 후 중간에 쭉 잘라 주고 120×60 구멍은 잘라내 버린다.
*직소로 자르면 좋은 데 없어서 컷쇼로 잘랐다. 구멍 부위는 컷쇼로 양 옆을 자르고 벤찌로 위로 90도로 접어서 두고 컷쇼를 눕혀서 잘랐다.
***********

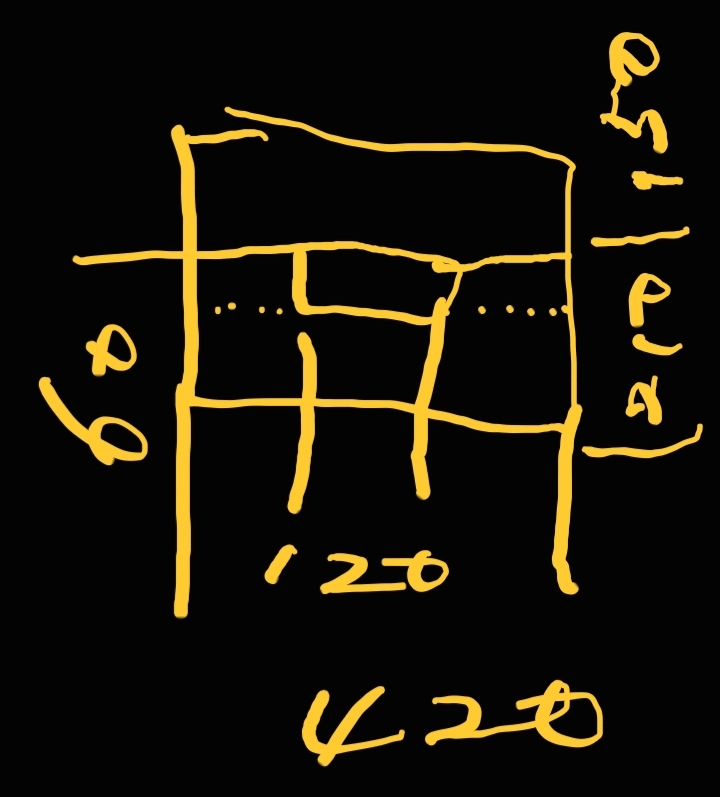

*재단 수정
*중간에 120×60 파내는 작업을 아래 방화보드에서 한 번에 재단한다
*******************
*회색 실리콘,실리콘건,해라,뽀글체크 헝겊..등과 석고피스,드릴이나 임팩,드라이브비트을 챙겨서 시공 시작...
1.레이스웨이 카바를 덮고 카바 밴드를 체결해 준다.
2.재단한 방화보드에 석고피스를 살짝 박아 놓는다. 그냥 박을 수도 있겠지만, 혼자서 사다리를 위에서 수평을 잡아 박기는 쉽지만은 않다.
3.방화보드를 수평계로 수평을 보고 간격을 잘 맞춘 후에 석고피스를 드릴이나 임팩으로 박아준다. 방화보드를 아래 먼저 박고나서 위에 것도 마저 박아 준다.

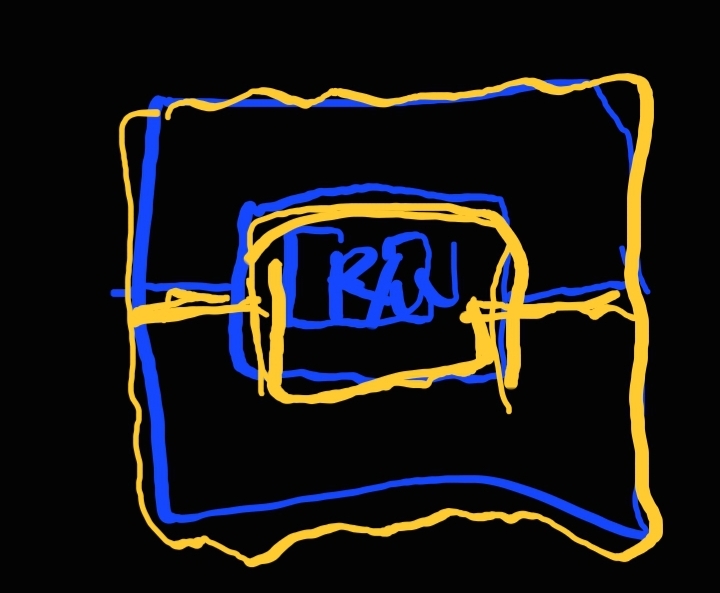

4.그 다음은 실리콘으로 마감 처리 한다. 실리콘은 레이스웨이 주위,방화보드 중간 자른 부위, 방화보드 사각테두리다. 교육 시간에 들어보면 실리콘 작업으로 말이 많다. 깨끗하게 말끔하게 잘 해 주어야 한다.
