ㄱ형강(앵글) 행거 설치와 ㄷ형강 설치/케이블트레이(cable tray)

*빔에 ㄷ형강을 설치하고 전산볼트를 내리고 ㄱ형강(앵글) 행거를 설치한다
*ㄷ형강은 50×100×50×5t를 치수에 맞게 재단하고 25×25에 타공을 한다. 일단 1개만 하고  설치 전에 빔의 구멍과 빔의 구멍을 재서 나머지 한 쪽도 타공을 한다. 대부분 한꺼번에 2개를 25×25에 타공을 해도 큰 무리는 없다.
*ㄷ형강을 빔에 고정한다. 50mm볼트를 아래에서 위로 넣는다. ㄷ형강에는 테이퍼와샤를 반드시 끼워야 한다

테이퍼와샤

*50mm볼트에 테이퍼와샤+ㄷ형강+빔+연부샹크너트 순으로 체결한다.

*빔이나 ㄷ형강에 타공을 하여 전산볼트를 내린다.
*빔 타공은 마그네틱 드릴로 ㄷ형강 타공은 충전식 유압펀칭기로 한다.
*전산볼트 치수는 빔이나 ㄷ형강까지에서 도면 레벨의 차이 값에서 75×75 앵글은 +100, 50×50앵글은 +80을 한다.

*내린 전산볼트에 ㄱ형강(앵글)를 설치하여 행거를 만든다.
* 위에서 아래 순서로 보면 전산볼트에 연부샹크너트+앵글+샹크너트+전산볼트캡 순으로 체결하고 앵글에는 테이퍼와샤를 사용하지 않는다.
*연부전산볼트캡을 잊지말고 끼운다

*전산볼트에 샹크너트를 길게 끼워야 할 때는  복스알에 고무테이프를 감고 임팩에 끼워서 샹크너트를 채우면 작업이 쉬워진다.

*ㄱ앵글 25×25(전산볼트 구멍용)에 하나,25×70에서 25×130(홀다운클램프용)까지 길게 구멍이 있다.
*75에 케이블트레이의 위치, 110정도가 홀다운클램프의 위치이다.

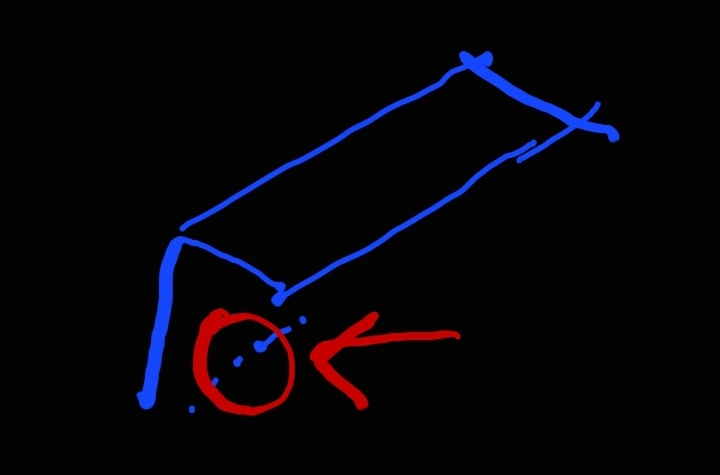

*ㄱ형강(앵글을 설치할 때는 방향을 통일하여 주는데 앵글의 열린 부분이높은  열쪽으로 향하게 한다. 여기서 높은 열이란? ABCD.....1234....순으로 열 수를 지정해 두었다, 예를 들면  A47열 G50열.....
A<B<C<D<E<F<G...
1<2<3<4<5<6<7<8<9<10< 11.....

*영어의 높은 순이거나. 숫자의 높은 순으로 ㄱ앵글의 열리는 부분이 향하게 한다.
*ㄱ앵글을 대각으로 넣어주어야 하는 경우에는
높은 열을 보고 서서
9시 20분 방향으로 높은 열로 열리게 한다.
