*케이블트레이(cable tray) 작업 중 렁(rung) 작업을 하자.
*사다리형 케이블 트레이의 렁은 100(처음),300,500....2900,3000(마지막100)이다.

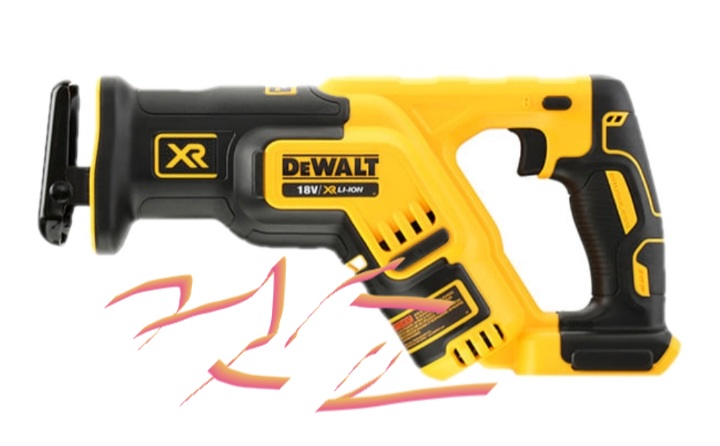

*트레이를 치수에 맞게 재단을 할 때 컷쇼를 사용한다.
*자를 때에 렁 간격을 고려하여야 한다.
*렁과 렁 사이가 300이하가 되어야 한다.렁과 렁은 보통 200이다.
*렁과 조인트 부위가 일치하면 샹크너트를 끼울 수가 없다. 그러면 렁을 옮겨야 한다.
*렁과 렁 사이가 300을 넘지 않도록 렁의 위치를 옮긴다
*렁의 위치를 잡고 기존의 렁을 푼다. 육각렌찌로 푼다

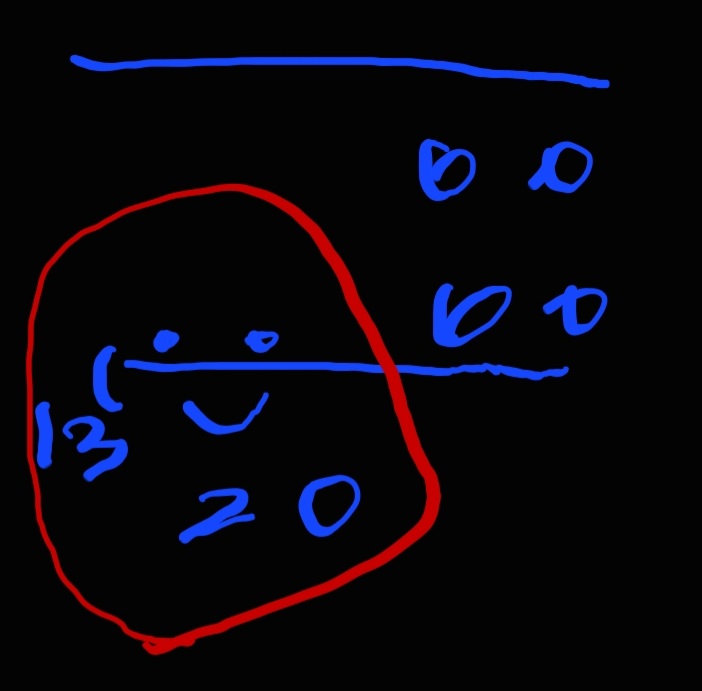

*렁의 구멍과 구멍 사이는 20이고 높이는 아래에서 13이다.
*렁 타공 위치를 마킹하고 드릴로 타공한다. 타공이 작으면 볼트 자리가 툭 튀어 나온다.

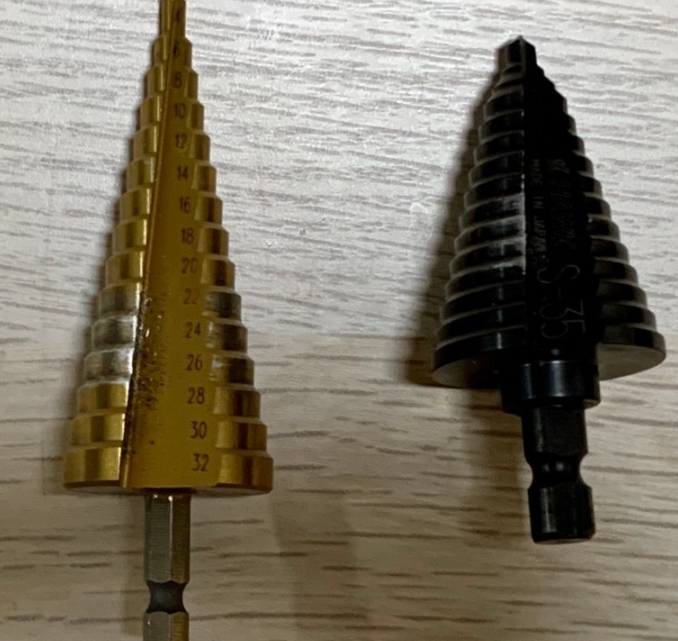

*스탭드릴비트로 8mm까지 살살 돌려가며 갈아낸다. 그러면 렁 볼트가 거의 잘 들어간다.
*스텝 드릴 8mm는 2번째칸이었다, 제품마다 좀 다를 수 있다.
*풀어둔 렁 볼트를 다시 육각렌찌를 사용하여 잠근다
*야스리질하고 징크프라이머를 2회 도포하고 말린다.
