●현장에서 삼부 전산볼트와 연부 전산볼트를 재단할 때 사용하는 전동공구인 밀워키 충전 전산볼트 커터의 사용법에 대하여 알아 보자.
●간단하여 딱 보면 따라할 수 있지만, 사용 설명서에서는 어떻게 말하고 있는지를 알아보려고 한다.

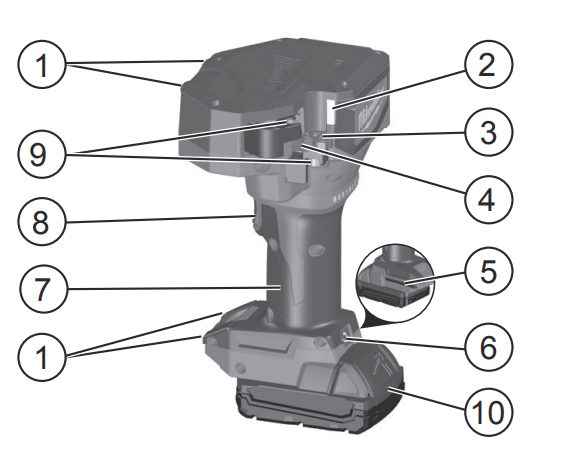

●아래는 명칭이다.
1. Benchtop supports:한국말로 어떻게 표현해야 할 지 모르겠는데...바닥에 눕혀놓고 작업할 때 이 부분이 작업대가 된다는 의미로 벤치탑서포트
2. LED
3. Fixed die 고정용 다이스
4. Movable die 이동용 다이스
5. Hex wrench (5 mm) 육각렌치(5 mm)
6. Release trigger 릴리스 트리거, 되돌아가기 버튼
7. Handle / Insulated gripping surface 손잡이/절연 그립 표면
8. Trigger 트리거
9. Hex socket bolts 육각 소켓 볼트
10. Battery 배터리
* 참고로 ... 3번, 4번은 사용 설명서에는 명칭이 이렇게 되어져 있지만 사실 3번 즉 상부가 움직이고 4번 하부는 고정되어져 있다.
●아래는 사용 설명서에 나오는 내용 중에 몇 개이다.

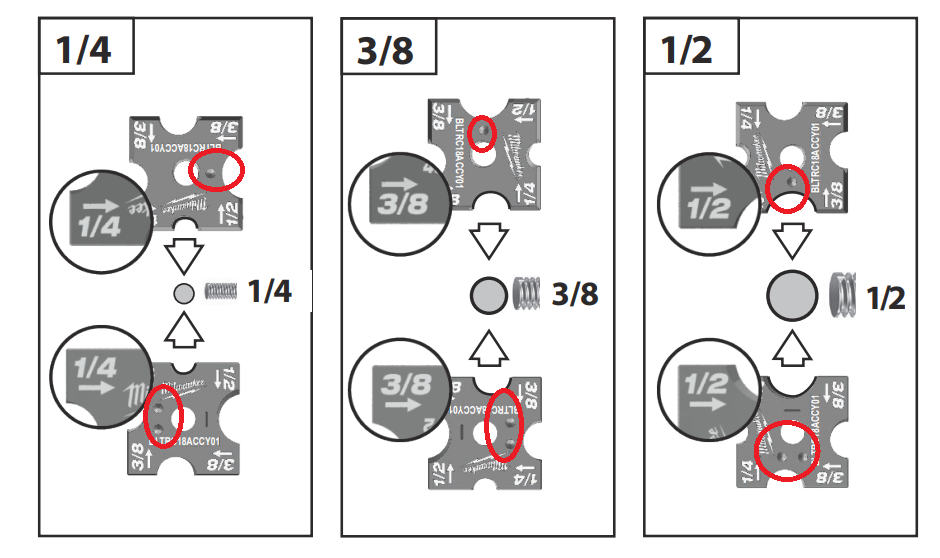

*다이스는 전산볼트 커터의 커터날을 말한다.
*위에처럼 다이스는 1개에 3 종류의 커터날이 있다.
*1/4(8/2) .....니부용
3/8.....삼부 전산볼트용 2개
1/2(4/8)..연부 전산볼트용
* 삼부용 컷터날은 2이고 나머지는 1개씩이다.4면에 하나씩 있다.

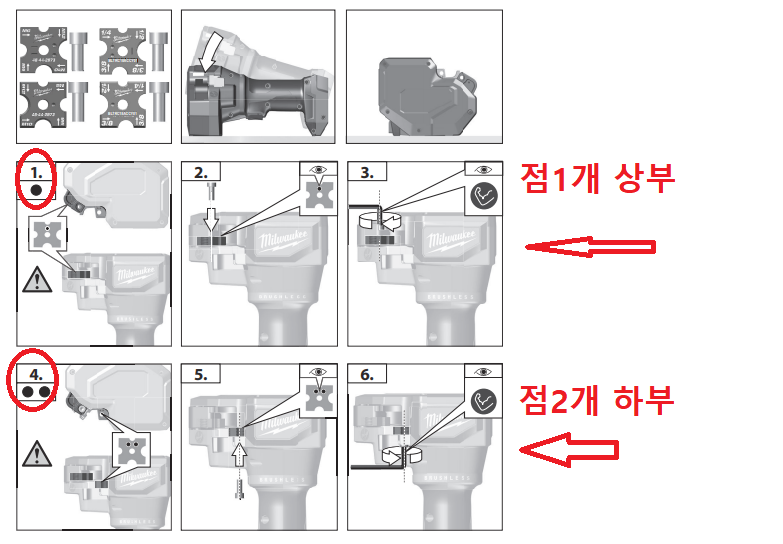

*다이스는 상부용과 하부용이 있다. 위에처럼 점1개가 있는 것이 상부에 끼우는 것이고 점 2개 있는 것이 하부에 끼우는 것이다.
*상부가 움직이고 하부는 고정이다.
* 다이스는 2개가 1세트인데 위에처럼 같은 사이즈가 마주보고 있어야 한다.
*다이스를 교횐하거나 사이즈를 바꾸는 방법이다. 새 거로 교체하거나 삼부에서 연부로 또는 연부에서 삼부로 바꾸는 방법이다.
*커터에 있는 5mm육각 렌치를 꺼내서 상부에 있는 육각 소켓 볼트를 푼다.
*원하는 사이즈가 마주보도록 끼워야 한다는 거 기억하고 상부용 다이스(점 1개)를 끼운다.
*다시 체결한다.
* 다음은 하부에 있는 육각 소켓 볼트를 육각렌치로 푼다.
*하부용 다이스(점 2개)를 끼운다. 원하는 사이즈를 선택하고 같은 사이즈가 상부와 하부에 마주보도록 한다.
*다시 육각 렌치로 체결한다.
*다음은 세운 산태에서 전산볼트를 컷팅하는 방법이다.
* 먼저 트리거를 눌러서 상부가 열리게 한다.
*전산볼트를 하부 다이스의 나사산에 잘 맞추고 재단할 위치도 맞춘다. 재단되는 위치는 하부 다이스의 윗면 상부 다이스의 아랫면이다 .
전산볼트를 살살 돌려가며 나산산을 잘 맞추고 전산볼트를 위에처럼 90도가 되도록 한다.(전산볼트를 반듯하게 꽉 잡아야 한다.)
* 다시 트리거를 꽉 잡아 눌러준다.
* 상부가 움직여서 전산볼트를 재단한 후 자동으로 원위치로 돌아 갈 때까지 계속 트리거를 잡아 누른다.
*원치로 돌아오면 트리거를 놓는다.
*재단 작업 완료이다.

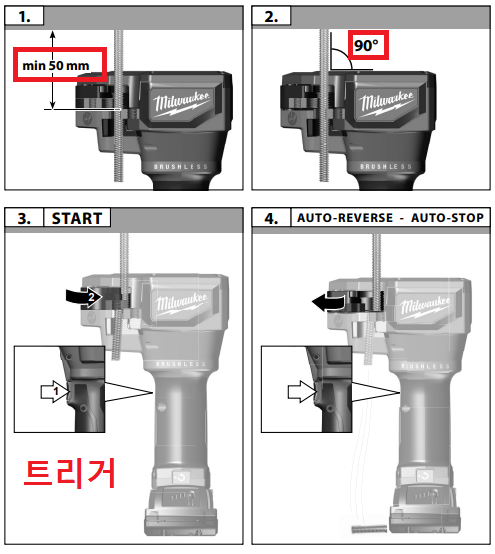

*재단 시에 위에 최소한 50mm는 나오게 한다
*위의 것은 커터기를 바닥에 눕혀두고 전산볼트를 재단하는 방법이다.
*재단 작업 방법은 같다.

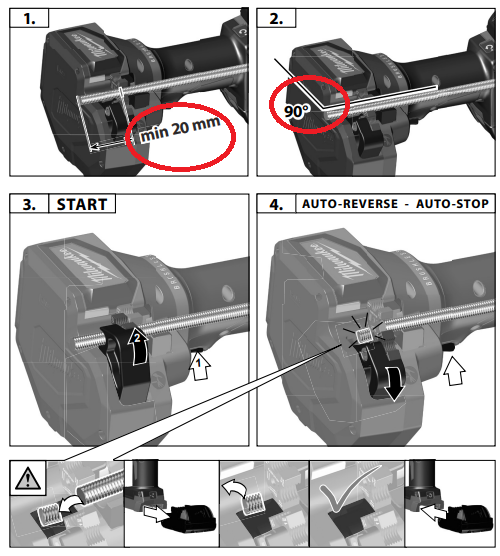

*만약에 잘린 것이 너무 작아 끼이거나 문제가 생기면 밧데리를 분리하고 제거한다.
*커터기 위를 맞추어서 절단하면 20mm가 남게 절단된다. 최소한 20mm는 되어야 한다.

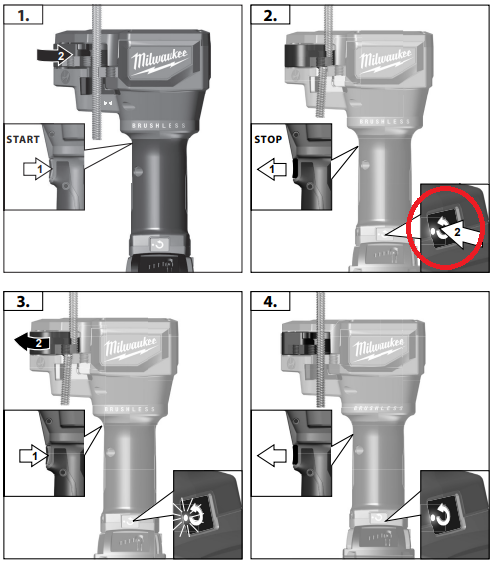

*위의 것은 전산볼트를 재단 하는 중에 취소하려고 할 때는 되돌아가기 버턴을 사용하라는 것이다.
*트리거를 눌러 재단 중에 취소하려면 바로 트리거를 놓는다. 그러면 멈춘다.
* 이 때 되돌아가기 버턴을 누르고 다시 트리거를 잡아누르면 원위치로 되돌아간다.
●LED등은 트리거를 잡아누르면 자동으로 불이 들어온다고 한다.

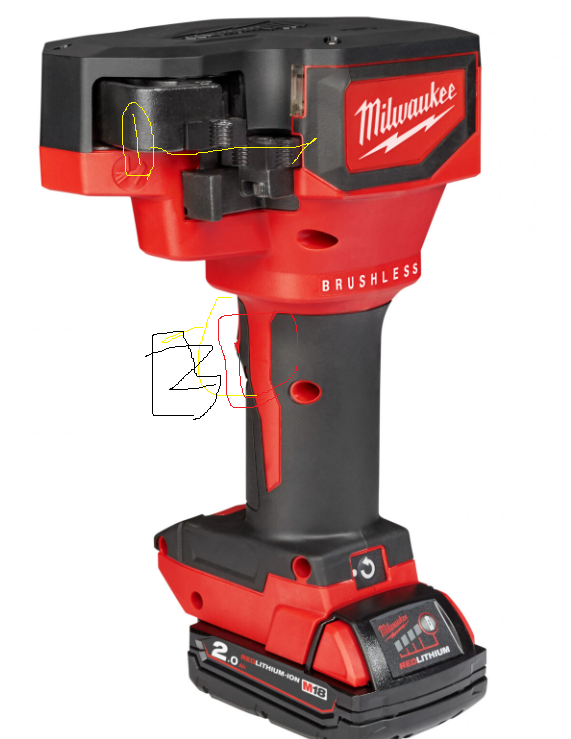

●실질적으로 현장에서 사영할 때는 위의 2번 트리거를 눌러 상부다이스를 열고 전산볼트의 마킹 부위를 1번의 위치에 맞추고 다시 트리거를 꾹 누르고 있으면 재단하고 다시 원위치한다. 간단하다.
●아래는 광고하는 내용들이다.
*다이스의 규격
1/4(2/8) 1개 니부용
3/8 2개 삼부 전산볼트용
1/2(4/8) 1개 연부 전산볼트용
삼부 전산볼트가 2개 인 것으로 보아 삼부전산볼트를 재단하는 것을 위주로 하는 공구라고 볼 수가 있다.
*한 손작업 가능
*천장 작업 가능
*칩, 스파크가 없는 깨끗한 절단면
*정확한 컷팅 가능
*어두운 작업 현장에서도 작업을 밝게 비춰주는 LED라이트가 장착되어 문제없이 작업항 수 있다.
*한 손으로 오버헤드 컷팅이 가능
*다이스체결
1. 포함된 육각렌치로 나사 제거
2.턱에서 다이스를 원하는 규격으로 회전
3.상하 다이스 크기가 동일한 지 확인하기
4.육각렌치로 체결하기
(전산볼트 컷팅
1.전산볼트를 다이스 절단선에, 나사산을 맞추고 조금 돌며 고정
2.트리거를 누르고 컷팅 진행.다이스가 절단 후에 자동으로 원위치로 복귀할 때까지 누른다.
*저 진동
*저 소음
*신속함
*바닥에 놓고 작업하기 편한 형태
*절단 작업 후에 바로 너트를 끼워 사용할 수가 있다.
●마지막으로 밀워키 충전 전산볼트 커터의 사용설명서 파일을 아래에 첨부합니다.
