호리 엘보 덕트를 바닥에 놓고 행거 위치 잡기

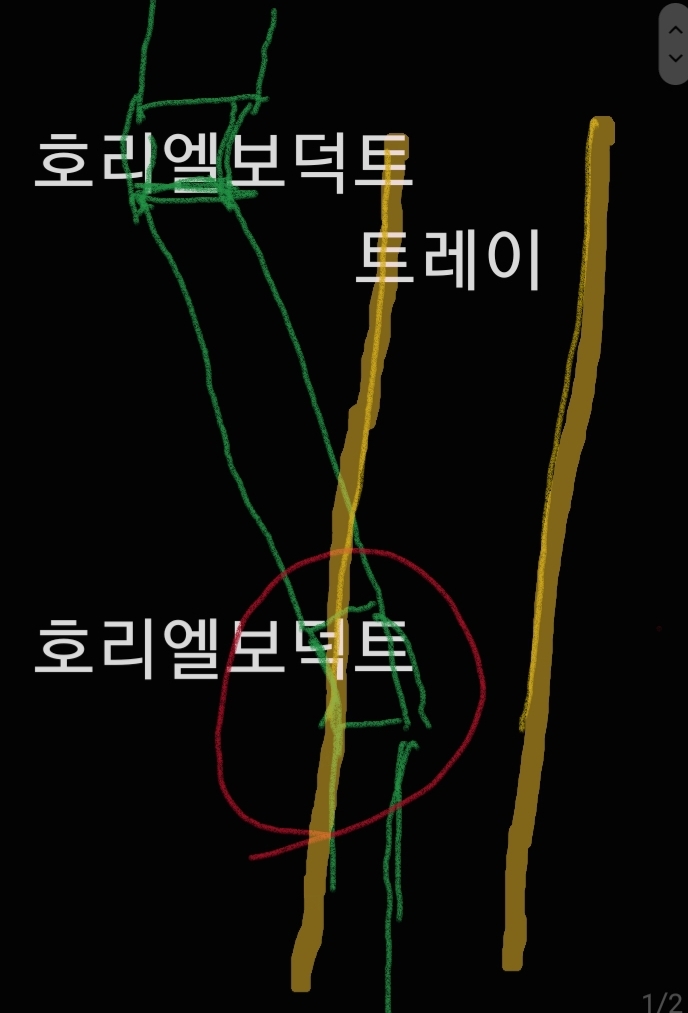

*600×115  덕트 작업중이다. 전에  하던 작업을 이어서 계속하는 작업이다. 이미 작업해 둔 버티칼에서  짧은 덕트 넣고 바로 호리엘보 넣고 또다시 짧게 스트레이트 넣고 호리엘보까지 형성 후에 옆으로 오고 있는 1200 2단 트레이랑 합쳐져서 3단으로 가는 구간이다.

*트레이 스트레이트 구간은 2라인을 잡아 해결을 했다.
* 덕트 호리 엘보를 작업해야 한다. 도면과 실물의 크기는 다르다. 실물의 사이즈를 확인해 보는 것이 중요하다.
*3단으로 겹쳐지는 부분의 덕트 호리엘보 구간의 도면 위치를 맞추어야 한다.

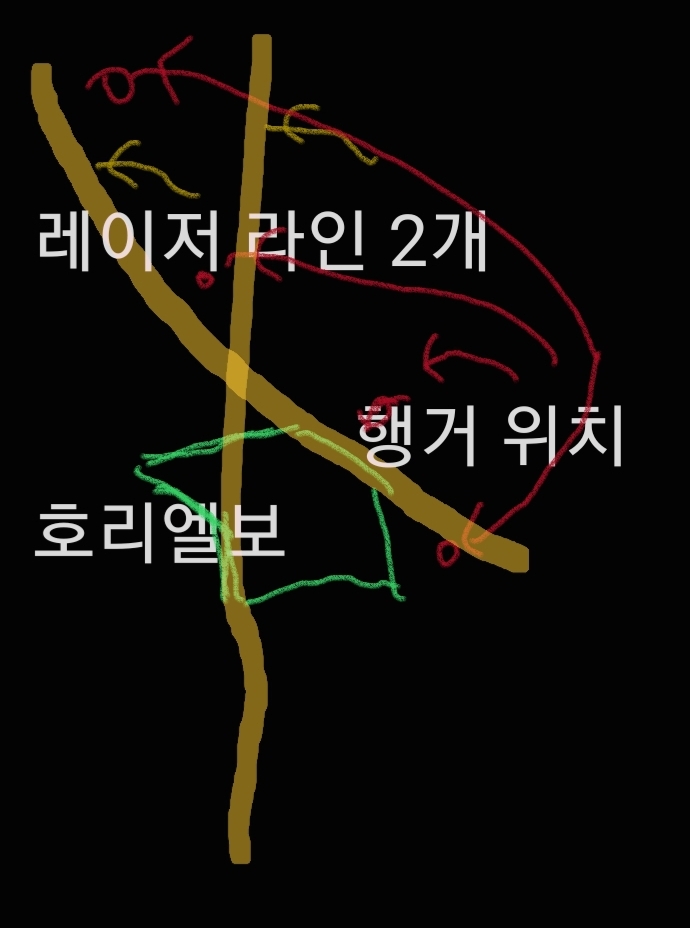

*레이저 레벨기 2개를 사용한다. 하나는 3단이 겹쳐지는 스트레이트 구간을 하나 위치를 잡아 준다.

*그 다음은 덕트 호리엘보를 바닥에 위치를 잡아 배치한다.

*바닥에 배치한 덕트 호리 엘보를 이용하여 또 다른 레이저로 한 라인을 형성한다.

* 호리엘보를  따라 형성한 라인에서 밖으로 50 이동하여 행거 위치를 잡는다. 반대편 행거는 행거 위치에서 레이저로 또 지각을 잡아서 700 지점에 행거 위치를 잡는다.

*호리엘보  행거 잡는 방법은 여러 가지일테지만 이렇게 잡는 방법도 있다.
