레이스웨이(R/W) 행거 높이와 행거 전산볼트 길이 계산(걸고-40을 기억하자)

*레이스웨이(Raceway R/W) 작업 중 행거를 달기 전에 먼저 전산볼트를 재단하여 셋팅을 하여야 한다.
●행거의 높이를 알아보자.
*70×40 레이스웨이용 행거 높이 85.
*110×50 레이스웨이용 행거 높이 95.

●70x40행거 전산볼트 길이 계산
*시스템찬넬에 줄자를 걸어서 계산

*먼저 레이저 레벨기를 레벨 1,000에 맞춘다.

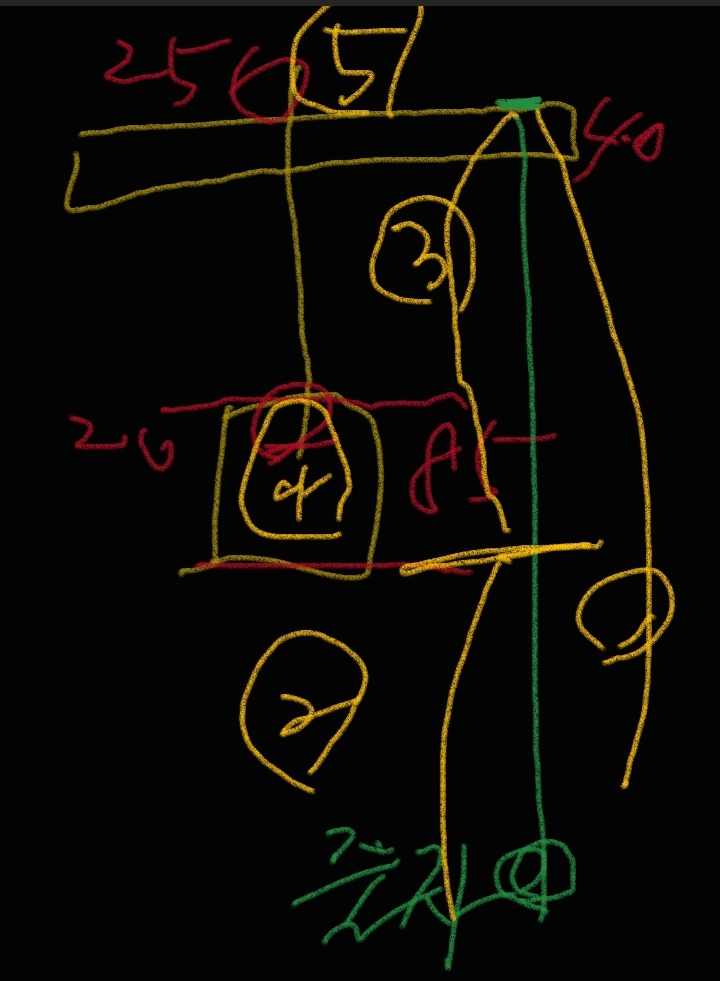

*1번처럼 시스템찬넬 위에 줄자를 걸고 아래로 내려서 미리 1,000에 맞추어 둔 레이저 레벨기가 가르키는 치수를 기억한다(예:4,000)
*도면의 치수를 본다.2번처럼 도면의 치수는 행거의 아래에서 레이저 레벨기까지의 치수를 말한다. 예로 도면의 치수가 3,900이면 레벨기 치수 1,000를 빼고 2900이 된다.(예로 2번 도면 치수는 2900으로 하자.)
*1번에서 2번을 빼면 3번이 된다
4,000-2,900=1,100
*시스템찬넬 위에서 행거 아래까지(3번)는 1,100이다.
* 3번에서 행거의 높이 85를 빼고 4번과 5번의 길이를 더해준다.(4번과 5번의 길이의 합은 일반적으로 45정도로 계산한다. 이것은 삼부샹크너트 8mm와 나머지 여산을 고려한 값이다.)
1,100-85+45=1060
*3번에서 40을 빼주면 된다.
*시스템찬넬 위에 걸고 내린 치수-도면의 치수 -40이다.
*걸고 -(마이나스)40이라고 기억해 두자.
*사람마다 좀 다를 수 있다. 좀 짧다고 생각하면 이 값에서 10~20정도 더해 주면 된다.

●110×50 행거 전산볼트 길이 계산을 해보자.
*행거 높이가 95란 것만 다르고 그 외에 내용은 똑같다.
*시스템찬넬 위에 줄자를 걸고 내린 치수-도면의 치수 -50이다.
*여기서도 역시 걸고 -50을 기억하면 좋다.

●70×40 행거를 빔에서도 줄자 걸고 내려서  계산하여 -40 해주면 된다.
●ㄷ형강에서도 줄자를 걸고 계산하고 -40 해주면 된다.

●사실 전산볼트 길이를 매 순간 이렇게 잰다는 것은 번거롭다. 한 번 잰 후에는 서로 비교하여 차이를 재고 그 차이 만큼 더 해주거나 빼 준다.
* 예를 들면 알고 있는 지점의 빔에 걸고 내려 계산한 전산볼트 길이를 300이라고 하자.
*알고 있는 빔 바로 아래에 ㄷ형강(100×50)이 있고,  이 ㄷ형강에 행거를 달려고 한다. ㄷ형강에 필요한 전산볼트 길이는 얼마일까?
*ㄷ형강이 100이므로 빔과 ㄷ형강의 차이는 100이므로 이미 알고 있는 전산볼트의 길이 300에서 100을 빼면 200이다
*그러므로 ㄷ형강에 달릴 형거의 전산볼트 길이는 200이다.

●레벨도 역시 아는 것을 기준으로 하여  차이만큼 더하거나 빼주면 된다.
