덕트 간섭으로 인해 케이블 트레이 수정 및 작업 전산볼트 추락방지대,전산볼트 로프걸이

*케이블 트레이 작업이 완성되어져 있다. 우리가 작업한 것은 아니지만 우리에게 수정 작업이 들어왔다. 공조 덕트가 지나가는 데 케이블 트레이의 전산볼트가 간섭된다는 것이다. 그네를 띄워 전산볼트를 내리기로 했다.

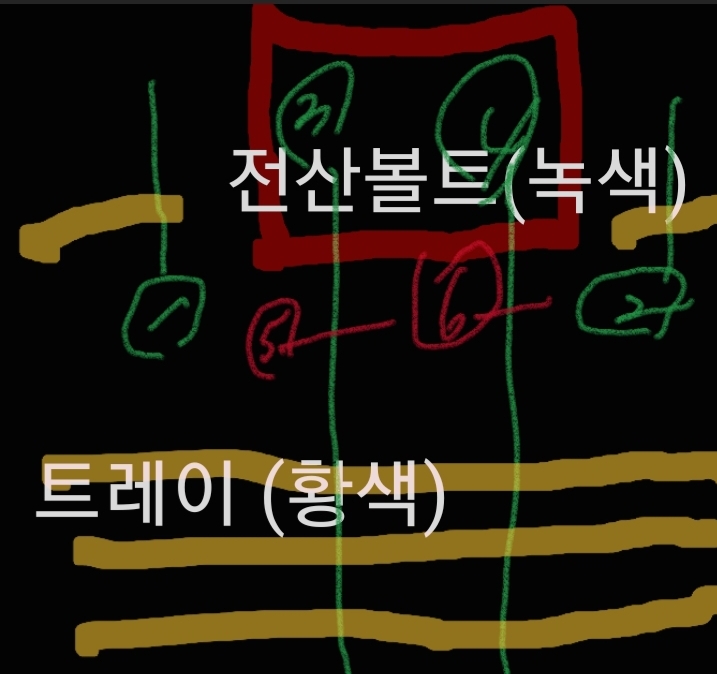

*위에처럼 전산볼트가 내려져 있고 케이블 트레이가 걸려 있다.1번 2번은 그네이다.
*적색 네모가 공조 덕트가 지나갈 부분이다.
*전산볼트 2개가 간섭된다
*전산볼트 3,4번을 5,6쯤에 자르고
*1,2번에 연결너트를 사용하여 그네를 내리고
*그네에 타공을 하여 5, 6을 연결한다.

●작업 전에 케이블 트레이 위에 올라갈 준비를 해야 한다. *트레이의 전산볼트를 이용하여 생명줄을 친다. *전산볼트
추락방지대와 전산볼트 로프걸이를  사용한다.
*물론 pp로프만으로 해도  된다.

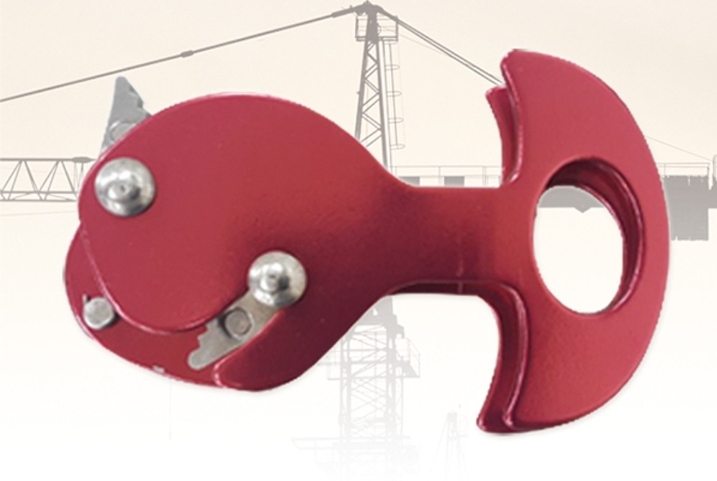

전산볼트추락방지대

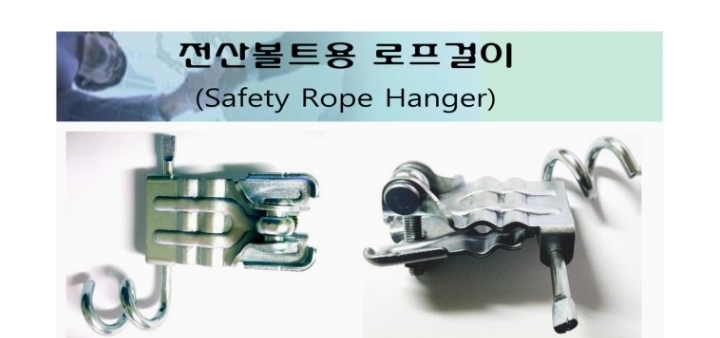

전산볼트로프걸이

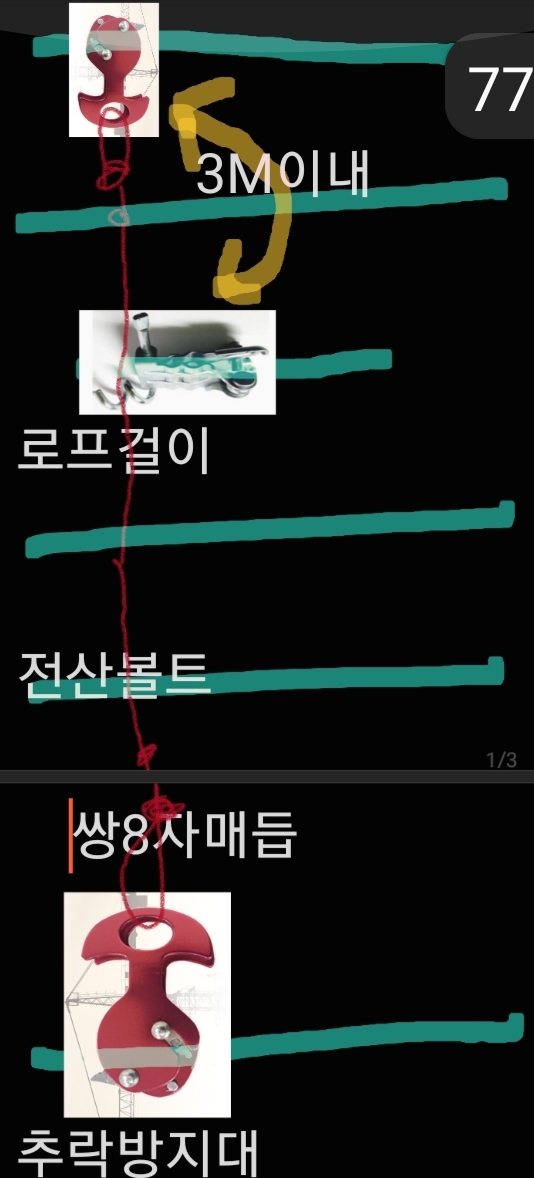

●생명줄 설치를 간단히 보자.

화면을 돌려서 보면 된다.

*전산볼트 추락방지대를 시작 점과 끝점에 연결하고
*3M(이내)마다 전산볼트 로프걸이를 걸어 준다. 쳐짐을 방지하기 위함이다.
*매듭은 쌍8자 매듭을 사용한다.
*쳐지지 않고 어느 정도 팽팽하게 친다.
*마지막에 안전팀에 승인을 받고 태그를 받는다.
*태그를 시작과 끝 매듭 부분에 붙여준다.
●합판을 설치하자.
*케이블트레이 위에 합판을 올리고서 4점을 고정한다.
*합판과 합판 사이는 200(이내)로  간격을 준다.

●작업 시작
*필요한 ㄷ형강과 전산볼트 치수를 계산하여 주문한다.

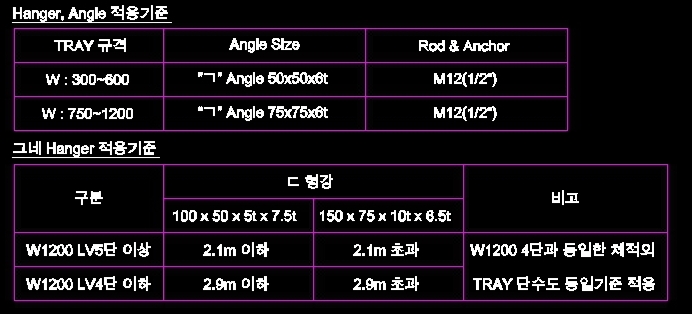

*ㄷ형강은  위를 참고하면 100짜리를 사용해도 된다 그럼에도 150 ㄷ형강을 사용했다.
*150ㄷ형강은 밴드쇼로 자르기 어렵다.
*컷쇼로 타공하고(사용 시 자상방지장갑,보안경 착용하고 필요에 따라 귀마개와 헤드랜턴도 한다.)
*면갈이 후 징크 도포 2회 실시 한다.(사용 시에 내화학 장갑, 보안경,방독마스크를  착용한다.)

*3번,4번 전산볼트를  연부전산볼트 커팅기로 5,6번 위치에 자르고 연부 샹크너트를 넣어둔다.

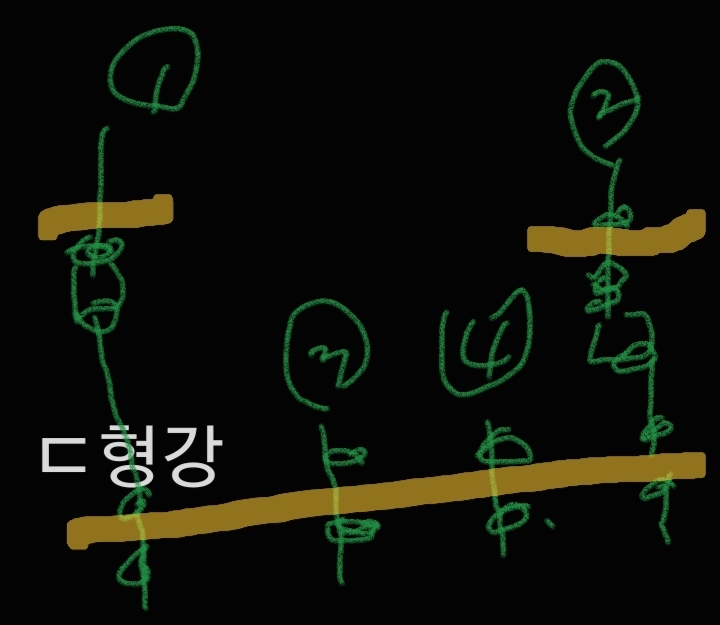

*ㄷ형강을 3,4번 전산볼트에 관통하여 끼우고 아래, 위에 연부전산볼트를 끼워 체결한다  수평계로 수평도 잡아준다.
*1번,2번에 연부샹크너트+ 육각연결보트 +연부샹크너트를 넣고 연부 전산볼트를 내린다
* 형강 쪽에도 연부샹크너트+ㄷ형강+연부상크너트 순으로 체결한다. ㄷ형강은 아래, 위를  관통한다.
*ㄷ형강 아래는 60정도 나오게 한다 최소한 55이상은 되어야 한다.
*샹크너트2개+연결너트=10+10+35=55이다.
*현장의 여건에 맞게 전산볼트 캡을 씌워준다.
●150 ㄷ형강이 꽤 무겁다  조심해서 안전하게 다루어야 한다.
