전산볼트에 연결너트 2개 끼우기.케이블 트레이 작업

*케이블트레이 작업을 위해서 위에서 앙카를 박아 내린 전산볼트를 중간에 자르고 다시 연부육각너트를 사용하여 붙이는 작업이다.

*전산볼트 컷팅은 전산볼트 컷팅기로 자른다.
*전산볼트 컷팅기를 사용하면 참 편하지만, 한 번에 잘 잘라야 한다. 실수하면 샹크너트를 넣지를 못해 고생한다.
*다이스의 산과 전산볼트  나사산을  잘 맞추어서 자르는 것이 중요하다. 불을 밝게 하여 잘 보고 맞추면 좋다. 어두우면 실수할 확률이 높다.
*자르려다가 취소하고 다시 되돌리려면 되돌림버튼을 누르고 스위치를 손가락으로 당겨 누르면 원위치로 돌아간다. 참고로 우리가 사용하는 전산볼트컷팅키는 밀워키 거다.

●자, 이제는 위에처럼 자르고 위, 아래에 연결너트를 체결해 보자.

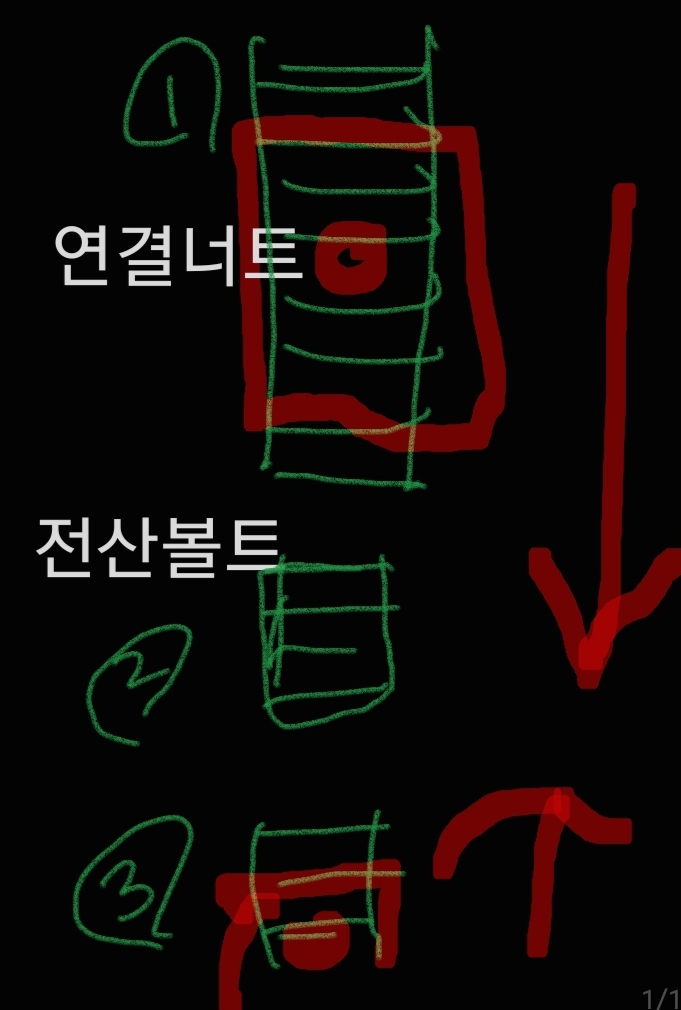

*먼저 샹크너트를 1번에 1개, 2번에는 위 아래 2개, 3번에도 1개를 삽입해둔다.

*1번 전산볼트에 연결너트를 위로 올려 삽입해 준다. 충분히 올려서 전산볼트가 아래에 조금 보이도록 한다.

*3번 전산볼트에도 마찬가지로 연결너트를 위에서 아래로 충분히 삽입하여 윗부분이 조금 보이도록 한다.

*2번 전산볼트를 1번과 3번 사이 치수를 재어 재단한다.

*위에서 말한 것처럼 2번에 샹크너트를 위 아래에 삽입해 준다.

*1번과 2번 전산볼트를 서로 맞대고 연결너트를 내린다

*1번과 2번이 맞닿은 부분이 연결너트 중간에 있는  원형 구멍에 오게 한다.

*2번과 3번 전산볼트를 맞대고 역시 연결너트를 위로 올린다.

*2번과 3번 맞대은 부분이   연결너트 중간에 있는 원형에 위치하게끔 한다.

*다음은 미리 삽입해 둔 샹크너트를 내리거나 올려서 연결너트와 고정한다.

*샹크너트는 19mm로 육각연결너트는 17mm를 사용하여 단단히 체결하면 된다.

*다른 현장에서는 샹크너트를 17mm였으나 , 이 현장에서는 19mm로 체결해야 한다. 자재의 규격이 다르다.
