*이미 ㄷ형강을 설치하고 아래에 60을 남겨 두었다. 그 아래 연결너트를 사용하여 또 다른 형강을 1개를 더 설치하는 것이다. 레벨 차이는 150이다. 가능할까?
*쉽지는 않을 것이다. 확인해 보자.
* 남은 여장 60,연부샹크너트 10,연부육각연결너트 70,ㄷ형강 100H×50.2개의 형강 레벨차 150이다.
*일단 전산볼트는 150을 재단하여 사용해야 한다.

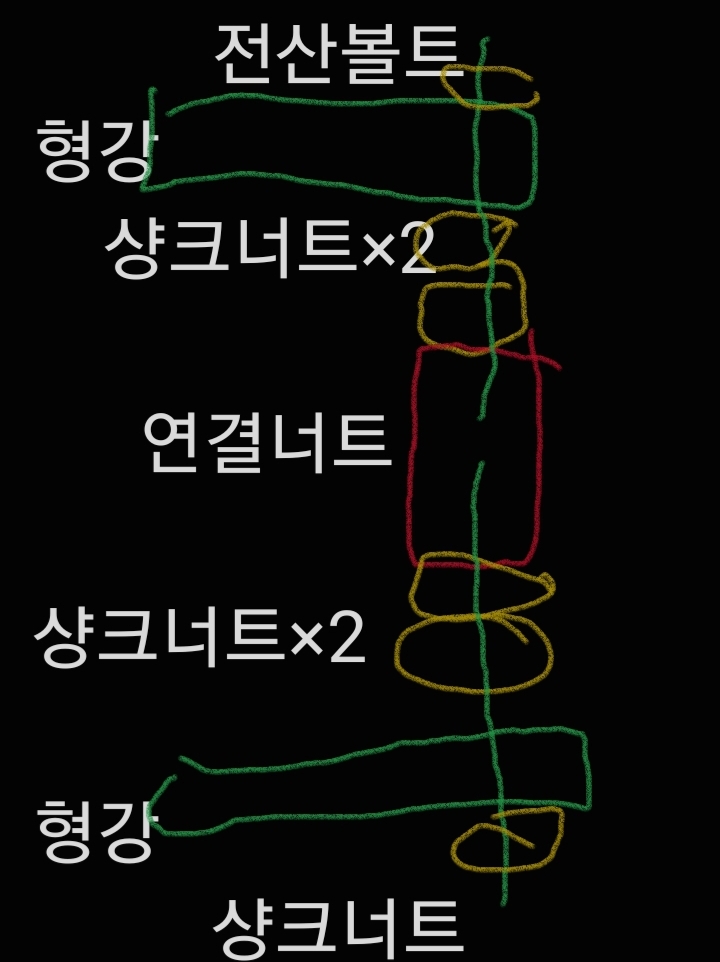

*이미설치된 형강 아래 샹크너트 하나가 채워져 있다(10). 여기에 샹크너트 하나 더 추가(10)+ 연부육각연결너트(70)+샹크너트(10)+샹크너트(10)+ㄷ형강(100)+샹크너트(10)+여장(샹크너트 제외 후:50)
*모두 더하면 10+10+70+10+10+100+10+50=270이다.
*최소한 전산볼트가 270은 되어야 한다.
*실제 전산볼트는 이미 설치된 여장 60+추가한 전산볼트 150=210이다. 추가하는 ㄷ형강 아래 여장을 최소한으로 줄여도 불가능하다.
●방법을 바꾸어야 한다.

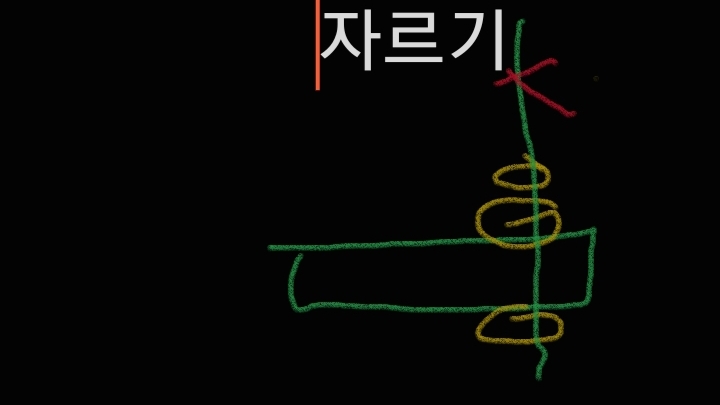

*기존 ㄷ형강 위, 전산볼트를 자르고 연결너트를 사용하여 위에서 연결한다.
*예로 형강 윗면에서 90에 자르고 400(150+60+100+90)전산볼트를 다시 연결너트를 사용하여 연결한다.
*그러면 가능해진다.
*잘라서 새로 연결할 부위는 각 자가 다를 수 있다.
*적당하게 형강 윗쪽을 자르면 된다.
