* 6단 행거(앵글)를 걸고 레벨을 잡았으니 이제는 트레이를 올리고 마무리 지으면 된다.
●1200×100 케이블 트레이, 저압 트레이를 양중하여 둔다.
*T/L 위치를 잘 잡는 것이 중요하다.
* 우리 팀이 보유한 3대 모두를 동원했다.
*한 대는 트레이를 양중하여 올려야 하니 좀 넓은 공간이 필요하다. 트레이 한 장의 길이가 3,000이니 적어도 3,000 이상의 공간을 확보하고 중간쯤에 자리를 잡는다. 트레이 양중용 지그를 설치한 T/L이어야 한다. (1번 T/L)
* 여기서 또 3,000 이내의 거리에 T/L를 또 한 대 된다. 큰 T/L의 폭도 1,100~1,200정도이다. 그러니 행거와 행거 사이에 들어갈 수가 있다.(2번 T/L)
여기서 1번이 양중하여 밀어 넣어 준 트레이를 받아서 당겨주어야 한다. 그리고 조이너를 체결한다.
*또 다른 1대도 2번이 들어간 행거 사이에서 한 칸을 비워두고 다음 칸 행거 사이에 위치를 잡는다.
●각 각의 T/L에 각 각 2명씩 탄다.
*아래에서 트레이를 T/L에 올려줄 사람들이 대기한다.적어도 2명 이상 이어야 한다.
*아래에서 1번으로 트레이 한장을 올려주고 1번에서 2명이 트레이를 받아 1번 지그에 올리고 와이어후크로 2점 고정한다.
*1번을 상승시켜 제일 윗단(6단)보다 살짝 아래에서 멈춘다.
*와이어후크를 풀고 1번 두 작업자가 함께 트레이를 6단에 올려 2번에게로 밀어준다.
*2번에서 두 작업자도 함께 트레이를 받아 당긴다.
*2번에서 3번으로 밀고
*3번에서 트레이를 잡아 당긴다.
*아래에서 레이저를 띄워 주고 3번에서 레이저를 끝단에 맞춘다.
*똑같이 트레이 하나 더 올리고

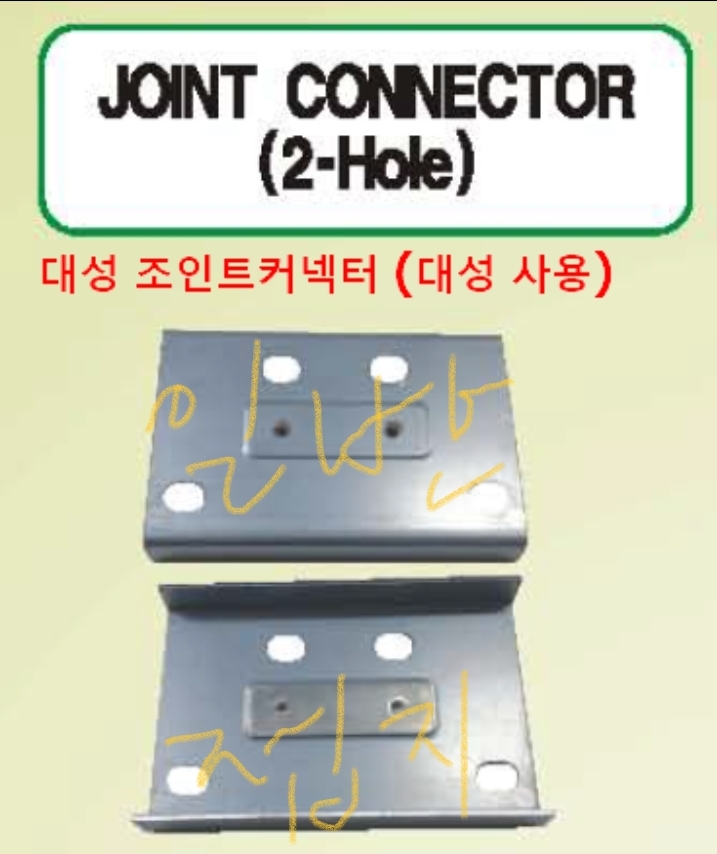

*2번에서 조이너를 체결한다. 조이너는 접지가 있는 것과 없는 것이 있다.

*일반용 조이너는 낮은 열 쪽에, 접지용 조이너는 높은 열 쪽에 체결한다. 조이너 아래쪽과 트레이 밑면이 붙도록 체결한다.
*임팩을 사용해도 된다.
*3번과 2번에서 홀다운클램프를 체결한다. 홀다운을 채울 수가 없으면 사이 클램프를 체결한다.
*명판도 붙인다.
명판은 10M마다 1개이다.
위 아래단, 6단 모두 다 동일한 위치에 붙인다.
● 다음은 2번과 3번은 조금 더 내려가서 5단 트레이도 동일하게 작업을 한다.
*4단,3단,2단,1단도 같은 방식으로 작업을 하여 마무리를 짓는다
