*150×75 ㄷ형강을 달았다. 여기서 그네를 띄워 6단 행거 세트를 설치하는 작업이다.

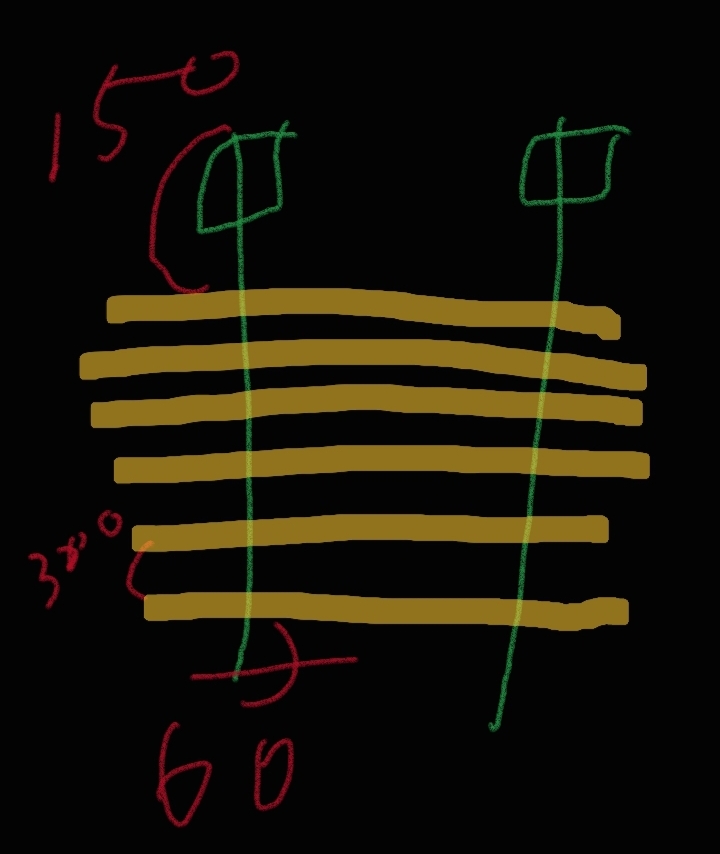

*6단 행거 세트는 이미 조립되어져 있다.
*300간격으로 5칸, 300×5=1500
*하단 여장 60
*상단 여장150
*6단 세트의 전산볼트 전체 길이는, 1500+60+150=1710이다.
●ㄷ형강에서 전산볼트를 내리고 6단 앵글을 연결하여야 한다.
*ㄷ형강 150H×100,레벨 6,500
*위 여장 60
●ㄷ형강에서 내려서 6단과 연결할 전산볼트 길이를 계산해보자.
*6단 1710
*ㄷ형강 높이 150
*ㄷ형강 위 여장 60
*레벨차 6500-4400=2100
6단에서 하단 여장 60을 제외한 치수 1710-60=1650
*레벨차 6500-4400=2100
*2100-1650=450
*450+150(ㄷ형강높이)=600
*600+60(ㄷ형강 위 여장)=660
*그러므로 660을 잘라서
*ㄷ형강에서 위에 여장 60으로 하여 내리고
*6단과 연결너트를 사용하여 체결하면 된다.
