*산부(3/8) 세트앙카를 천장에 박는 작업이다
*현장에서 에서는 삼부(3/8) 세트 앙카의 타공 깊이는
40mm로 하라고 한다.
*위의 사진을 보자
*산부 세트앙카 전체 길이 75
*산부 세트앙카 슬리브 길이 37

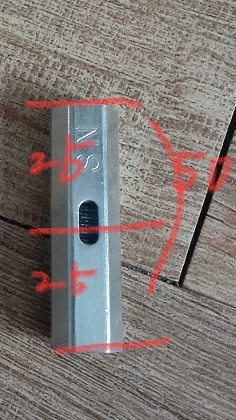

*산부 연결너트 전체 길이 50 ,점검창까지 25
*슬리브의 110%를 타공 깊이로 잡았다고 한다.
37+3.7=40.7
* 약간의 차이는 있지만 40정도이다.
*천장 타공 후에 평와샤(1)+ 스프링와샤(1)+육각너트(8)+산부연결너트중간(점검창)까지 25=35
*즉 앙카링이후 천장에서 연결너트 점검창까지 길이가 35라는 말이다
*세트앙카 나머지 길이는
75-35=30
* 슬리브 길이가 37
*뭔가가 문제가 있다.
*연결너트 점검창 중간에 세트앙카의 끝이 오게 하려면 슬리브가 밖으로 돌출해야만 가능하다.계산 상으로는
● 일단 타공깊이는 40으로 한다.
* 타공 이후에 슬리브를 천장에 동일하게 또는 약간 나온다는 느낌으로 박는다.
*원형와샤,스프링와샤, 육각너트를 체결한다.
*그러면 연결너트점검창에 세트앙카 끝이 위치하게 된다.
*산부 세트앙카 타공 깊이 40
*슬리브는 천장면에 동일하게
* 현장에서의 요구는 슬리브가 천장면에서 10%정도 들어가는 것이다. 그러면 점검창에서 조금 불안하다.
*산부 세트앙카 전체길이 75
