35SQmm×3C에 50SQmm 외함접지가 입선되었네.

*35SQmm×3C가 판넬에 입선되어져 있다. 단말하고  구서까지 진행해야 한다.

*35×3C는 외피(시스)를 제거하고 전선을 보호하고 있는 내용물을 제거해야 한다.

*일단 1가닥만 내려오니 백크레이트판 가공은 좀 쉽고 구서마감 또한 좀 더 쉽게 할 수가 있다.

*먼저 라인체크부터 한다. 단말 전에 반드시 라인체크를 확인하고, 하지 않았다면  라인체크를 해야 한다. 그런데 이것은 라인체크 하지 않아도 된단다.

* 그 이유는 케이블에 색상으로 구분되어져 있기 때문이다. 갈색, 흑색, 회색으로 케이블이 구분되어져 있고, 갈색이 L1, 흑색 L2, 회색 L3이다.

*낙수방지대 아래에서  케이블의 외피를 제거하고 케이블 내용물을 제거한다.

*그리고  열수축튜브나 흑색 난연테이프를 감아준다. 이 현장에서는 열수축튜브를 사용한다. 이미 열처리를 해 두었기에  끼우기만 하면 된다.

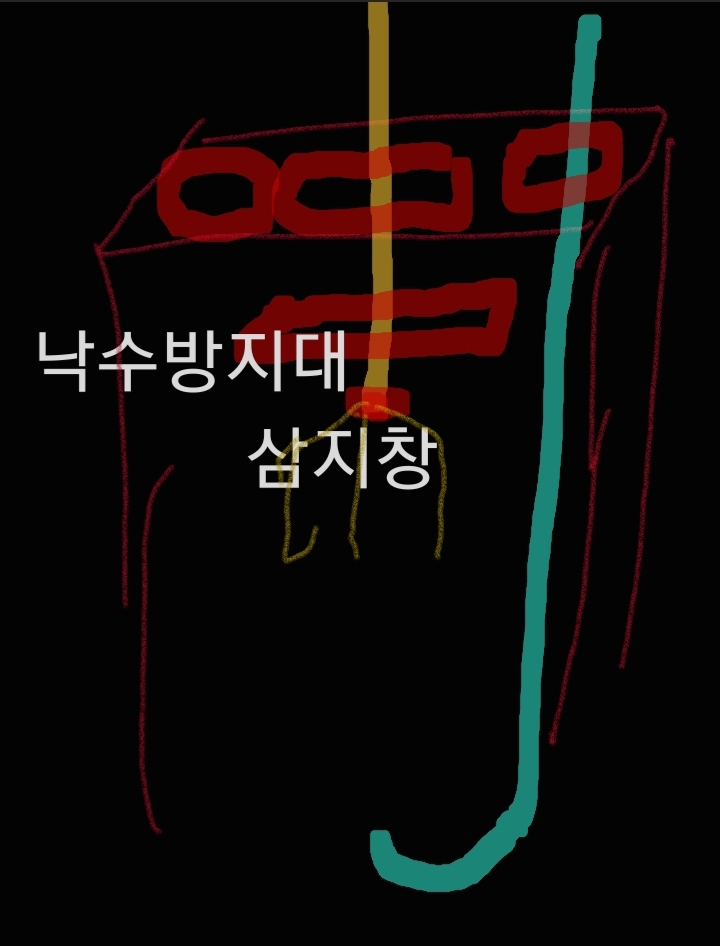

*35SQmm 세 가닥으로 삼지창을 만들고 단말한다.

*사람마다 조금 다르겠지만  20을 까서 단말을 한다.

*백크판 가공을 보자 전에 산 디지털 버니어갤리퍼스(노기스)로 케이블 지름을 측정했더니 24.3이다. 케이블 센터를 12라고 할 수가 있다.

*백크판 가공은 전에 포스팅한 것과 동일하게 하고 더해 주는 치수만 달리 한다. 20+12=32가 된다
*여기서는 치수가 70이었다. 70+32=102이다

*102에 마킹하고 28홀쏘로 타공했다. 지름이 24고 홀쏘 지름이 28이니 충분하다.

●문제는 외함접지에서 생겼다.
*메인이 35SQ이니 접지는 16SQ로 하면 된다.
* 그런데 50이 들어와 있고   그 피터치에는 16SQ라고 붙여져 있다

*접지는 일단 철거하고 현장에 있는 35SQ로 다시 포설하기로 했다. 현장에 16SQ 접지케이블이 없다.

*일단은 접지케블은 보류하기로 했다
