2.5SQ×3C 단상 단말 작업시에 유의할 것은?

*2.5AQ×3C 단상 2차단 단말을 하려고 한다.

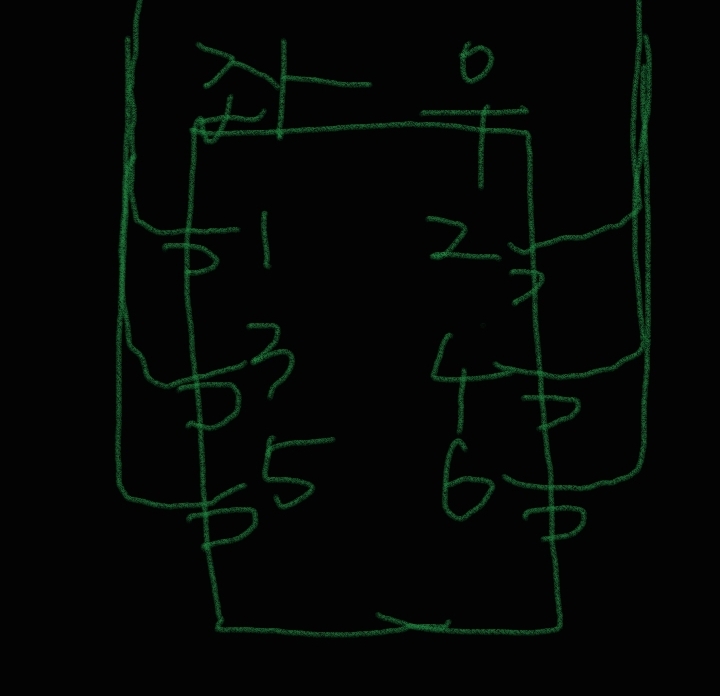

*케이블 배열은 홀수는  왼쪽으로 / 짝수는  오른쪽으로 입선한다.

* 단말 위치도 동일하다 홀수는 왼쪽 단자에, 짝수는 오른쪽 단자에 단말을 한다.

*케이블 입선 시에 낮은 번호를 안쪽으로 /높은 번호를 바깥쪽으로 입선한다.

*판넬 안 모든 지지대에 270케이블타이로 케이블을 지지한다.

*케이블 단자대에서 300이내에 외피를 제거하고 보호하고 있는 종이와 비닐을 제거한다. 전공칼(까대기칼,갈고리칼,후크칼)을 사용하여 제거한다.

※현재 현장에서 사용하는 전공칼에 대한 것은 다음 링크를 따라 가면 자세히 설명하고 있다.

https://m.blog.naver.com/kdhkdh9494/223446153890

전공칼 까대기칼 추천 대성공구 케이블커터

●케이블 속에 3가닥에 색깔이 있다.갈색 흑색 그리고  녹황색이다.

* 만약에 갈색 흑색 회색 이렇게 3가닥인 경우가 있다. 이러한 경우에는 회색에 녹황색 테이프를 1회 감아서 접지선임을 표시한다.

*케이블 정리 후에 단말 끝단부를 기준으로 25+25 로 열수축튜브나 검은색 난연테이프를 감아준다.

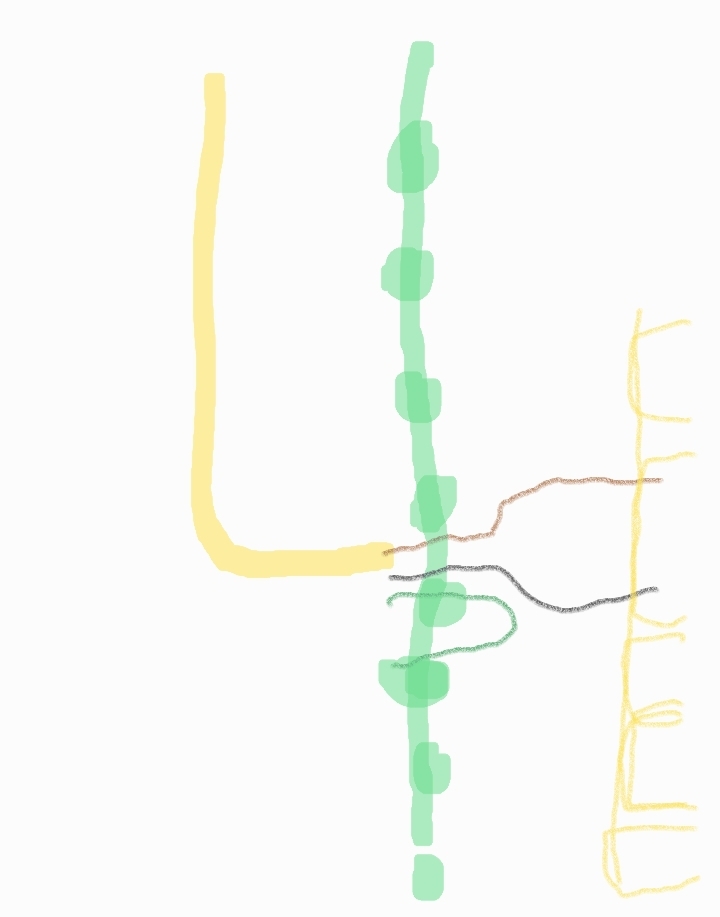

●2.5SQ 단상 단말이므로 2선(갈흑)만 단자대에 물리고 나머지  하나(눅황색)는 접지단자에 물려야 한다.

*단말 단자대에는  갈색 전선(위), 흑색 전색(아래)+갈흑+...반복한다. 항상 통일시킨다.

●아이캡은 갈흑회 +갈흑회+....반복한다.

●아이캡을 케이블(전선 ) 색상에 맞추면 안된다. 무조건 단자대 L1,L2,L3에 맞춘다. 중요하다. 갈흑회+갈흑회..... 반복한다.

*접지는 접지 단자에 따로 물리고 녹색 접지 아이캡을 씌운다.

*접지도 좌우 양쪽 같은 단자대에 물려 통일시킨다. 중요하다.

●단말 시 접지부터 단말하는 것이 좋다.

●모양은 위에처럼..... 좀 다르게 할 수도 있다. 우리가 한 모양이다.

* 단자대 간격은 30
*드라이브와 복스알 10(접지)
